Трансформатор розжига Brahma T11/B 15066001

Трансформатор розжига Brahma T11/B 15066001 — назначение и область применения

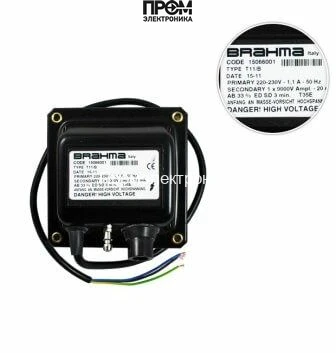

Трансформатор розжига Brahma T11/B 15066001 — это специализированный высоковольтный импульсный трансформатор для систем поджига газовых и жидкотопливных горелок серии Brahma T11. Устройство предназначено для формирования стабильного высоковольтного импульса напряжением 9 кВ при ограниченном токе поджига 20 мА, необходимого для ионизации рабочего разряда и воспламенения топливно-воздушной смеси в условиях промышленной и коммунально-бытовой теплоэнергетики.

Конструктивные особенности и принцип работы

В основе конструкции — низковольтная первичная обмотка, питаемая от сети 220–230 В при частоте 50 Гц, и изолированная высоковольтная вторичная обмотка с высокой кратностью витковой передачи напряжения. Трансформатор реализует классический принцип трансформации переменного напряжения через магнитный сердечник с учетом импульсного характера нагрузки: при подаче питания первичная обмотка формирует магнитный поток, который индуцирует во вторичной обмотке импульсное высокое напряжение.

Оборудование рассчитано на номинальную потребляемую мощность 240 ВА и пиковый рабочий ток первичной обмотки 1.1 А. Ограничение вторичного тока до 20 мА достигается комбинацией виткового соотношения обмоток и внутреннего сопротивления, что снижает энергию на искровом разряде и минимизирует эрозию электродов.

Параметр ED 33% отражает режим прерывистого включения: в цикле работы продолжительность включения не должна превышать 33% времени для обеспечения температурной устойчивости изоляции и сердечника. Отсутствие пылевлагозащиты (IP00) требует монтажа в защищенном от внешней среды кожухе или помещении с соответствующим классом защиты.

Ключевые технические характеристики

• Напряжение питания 220–230 В, 50 Гц: обеспечивает совместимость с типовыми сетями отопительных агрегатов и минимизирует необходимость дополнительных источников питания.
• Потребляемая мощность 240 ВА: задаёт тепловой баланс трансформатора; влияет на выбор места установки и требования к охлаждению при частых циклах включения.
• Ток первичной обмотки 1.1 А: определяет размер проводников на вводе и требования к предохранительной коммутации в цепи питания.
• Напряжение поджига 9 кВ: обеспечивает достаточную величину поля для преодоления пробивного напряжения в зазоре электрода при типичных условиях горения и загрязнения.
• Ток поджига 20 мА: ограничивает энергию искрового импульса, уменьшая термическую нагрузку на электроды и снижая риск постоянного пробоя.
• ED 33%: регламентирует допустимую длительность включённого состояния и напрямую влияет на долговечность изоляции и перегрев сердечника.
• Габариты 11×9.6×7.8 см, масса 2 кг: компактный форм-фактор упрощает интеграцию в монтажные отсеки горелок и сервисный доступ.
• Длина кабеля питания 550 мм: предоставляет стандартный запас для подключения в типовых компоновках горелочного узла.

Сценарии эксплуатации и преимущества

Типичные сценарии использования — запуск модульных и атмосферных горелок в котельных, резервных и лабораторных установках, где требуется контролируемая и повторяемая генерация искрового разряда. Применяется как основной или резервный элемент системы поджига в промышленных печах, отопительных котлах и комплексных энергоустановках.

• Стабильность импульсов: минимизация ложных срабатываний при изменении напряжения сети.
• Ограниченный вторичный ток: уменьшение энергопередачи в разряд и продление ресурса электродов.
• Компактность и масса: простота интеграции в ограниченное пространство горелочного отсека.
• Соответствие серии Brahma T11: облегчённая замена и совместимость с фланцевыми и монтажными решениями производителей горелок.
• Производство в Италии: соответствует европейским стандартам сборки и технического контроля.

Экспертное заключение

Трансформатор рассчитан на прерывистую эксплуатацию с предписанным коэффициентом нагрузки и предназначен для систем, где требуется формирование 9 кВ высоковольтного импульса при контролируемом токе 20 мА. Модель подходит для стандартных промышленных и коммунальных горелочных решений с возможностью монтажа в защищённом помещении. При проектировании системы следует учитывать отсутствие внешней пылевлагозащиты, требование к коэффициенту включения ED 33% и обеспечение эффективного теплоотвода для поддержания эксплуатационной надёжности.
