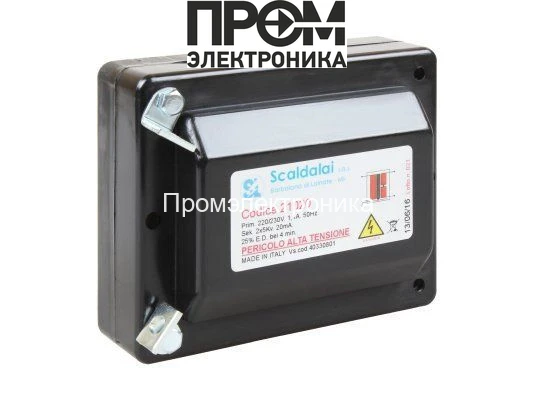

Трансформатор поджига Scaldalai 21020

Трансформатор поджига Scaldalai 21020 — техническое назначение

Трансформатор поджига Scaldalai 21020 — компактное электромеханическое устройство классa силовой электроники для формирования высоковольтных импульсов, предназначенное для воспламенения газообразного или жидкого топлива в горелочных и котельных модулях. Основная функция — обеспечение устойчивого электрического разряда между электродами за счёт генерации двухфазного высокого напряжения 2×5 кВ при питании от сети 220–230 В.

Конструктивные особенности и принцип работы

В основе конструкции — ферритовый или ламинированный сердечник с обмотками первичной и вторичной ступеней, смонтированными в термостойком корпусе с современными изоляционными компаундами. Входной сигнал сети через цепь ограничения тока и электронный драйвер преобразуется в высокочастотный импульс, который посредством трансформации обмоток повышается до требуемых киловольтных уровней.

Трансформатор функционирует по схеме импульсного повышающего преобразователя: первичная обмотка работает в режиме прерывистого тока с контролируемой длительностью включения для соблюдения коэффициента продолжительности работы ED = 25%. Это снижает тепловую нагрузку на проводники и сердечник, сохраняя требуемый пик напряжения на вторичных обмотках.

Выход формируется как двухполюсный высоковольтный потенциал, рассчитанный на подключение штатных кабелей поджига с штекером диаметром Ø4 мм. Подача высокого напряжения сопровождается ограничением тока поджига до 20 мА, что создает стабильную искру при минимальном риске пробоя изоляции и чрезмерного нагрева электродов. Номинальный входной ток устройства — 1.1 А, что определяет требования к питающей линии и защитным элементам.

Ключевые технические характеристики

• Выходное напряжение 2×5 кВ: обеспечивает электрическое пробитие воздушного зазора и формирование искрового разряда на электродах при стандартных длинах зазора до нескольких миллиметров; большее напряжение увеличивает надёжность поджига при запылённых или увлажнённых условиях.
• Ток поджига 20 мА: ограничивает энергию, передаваемую искре, снижая эрозию электродов и тепловую нагрузку на систему поджига, что удлиняет срок службы компонентов.
• Входной ток 1.1 А при 220–230 В: определяет энергопотребление и нагрев трансформатора; при длительных циклах эксплуатации необходима проверка цепей питания и предохранителей с соответствующим номиналом.
• ED 25%: режим эксплуатации с рабочими импульсами не более четверти времени в цикле; критичен для теплового баланса — при превышении увеличивается температура обмоток и скорость деградации изоляции.
• Штекер Ø4 мм: стандартизированное механическое соединение для быстрого монтажа/демонтажа кабелей поджига, упрощает техобслуживание и замену в полевых условиях.

Сценарии эксплуатации и преимущества

Типичные сценарии применения — стационарные горелочные установки, котельные низко- и среднетоннажных мощностей, промышленные печи и пилотные горелки, где требуется повторяемый электрический поджиг топлива. Устройство адаптировано к циклической работе с интервалами включения и выключения, характерными для систем автоматического управления горением.

• Стабильность поджига: обеспечивает воспламенение в переменных климатических условиях благодаря высокой величине выходного напряжения и ограниченному току разряда.
• Тепловой менеджмент: режим ED 25% предотвращает перегрев при типичных циклах работы; рекомендуется проектирование системы охлаждения или интервалов остужения при более частых включениях.
• Снижение износа электродов: ограничение тока и короткие импульсы минимизируют эрозию контактных поверхностей.
• Удобство монтажа: штекерные соединения Ø4 мм и съёмный крепёж облегчают замену без демонтажа корпуса горелки.
• Совместимость: соответствует электрическим требованиям типовых модулей управления горением и допускает интеграцию в системы с защитой от КЗ и помех.

Экспертное заключение

С точки зрения инженерной применимости, Scaldalai 21020 рассчитан на циклические задачи воспламенения при умеренных нагрузках и заданном коэффициенте работы (ED 25%). Модель целесообразна для систем, где критична балансировка между высоким пиковым напряжением для надёжного пробоя и ограничением тока для продления ресурса электродов и изоляции. При проектировании следует учитывать требования по сечению питающего кабеля, обеспечение защитных устройств по току и организацию теплового режима при частых включениях.
