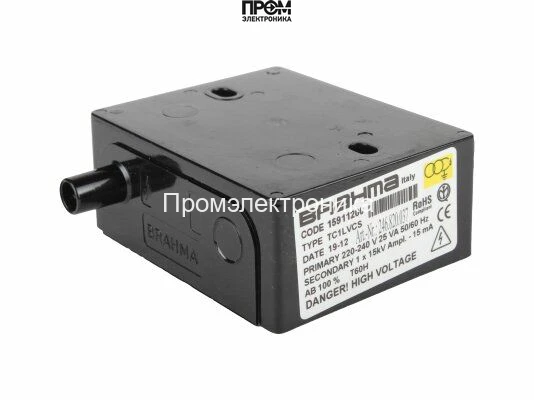

Трансформатор розжига Brahma TC1LVCS 15911200

Трансформатор розжига Brahma TC1LVCS 15911200 — назначение и области применения

Технический модуль Трансформатор розжига Brahma TC1LVCS 15911200 представляет собой стационарный источник высокого напряжения для электродугового воспламенения горелочных устройств. Относится к классу импульсных/статических трансформаторов розжига, предназначенных для эксплуатации в системах газовых, дизельных и мазутных горелок как в бытовых, так и в промышленных установках. Основная функция устройства — генерация стабильного высокого напряжения для инициации искрового разряда и уверенного воспламенения топливной смеси (выходное напряжение 15 кВ).

Конструктивные особенности и принцип работы

Внутренняя архитектура трансформатора реализована по классической схеме: ферритовый/ламинированный сердечник с изолированными первичной и вторичной обмотками, рассчитанными на работу при питающем напряжении 220 В и номинальной частоте 50/60 Гц. По мере прохождения переменного тока через первичную обмотку в сердечнике формируется переменное магнитное поле, которое индукционно преобразуется во вторичной обмотке с коэффициентом, обеспечивающим выходное напряжение порядка 15 кВ.

Для обеспечения устойчивой генерации импульса и защиты элемента от перенапряжений применён варистор в цепи вторичной стороны и схема ограничения переходных процессов. Варистор поглощает высокочастотные переходные выбросы и повышает пробивное напряжение всей системы. Отсутствие встроенного фильтра помех означает, что подавление электромагнитных помех реализуется на уровне системы управления или внешними фильтрами.

Ток поджига 15 мА определяет энергию импульса и характер искрового разряда: при заданном сопротивлении свечи или электродов величина тока формирует плотность тока на контакте и, следовательно, температуру плазмы заряда. Параметр Потребляемая мощность 25 ВА отражает активную нагрузку на первичную сеть и влияет на тепловой баланс при непрерывной работе; конструкция расчитана на ED 100%, что подтверждает режим длительной эксплуатации без циклических ограничений.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает пробой воздушного зазора и стабильное воспламенение при обычных геометриях электродов; важен для преодоления загрязнений и износа электродов.
• Ток поджига 15 мА: балансирует между энергией искрового импульса и минимизацией эрозии электродов; определяет допустимую длину зазора и устойчивость розжига при негерметичных камерах сгорания.
• Потребляемая мощность 25 ВА: напрямую влияет на тепловыделение корпуса и требования к вентиляции/окружающей температуре в монтажной зоне.
• Длина кабеля питания 560 мм: гарантирует удобство монтажа в типовых шкафах управления, но требует учета падения напряжения и механической фиксации для исключения вибраций.
• Класс пылевлагозащиты IP 00: указывает на отсутствие герметизации; монтаж обязателен в защищенных от пыли и влаги отсеках или с использованием дополнительного корпуса.
• Габариты 9.2x8.6x3.5 см и масса 0.42 кг: компактность облегчает размещение в ограниченных пространствах и снижает инерцию по температуре при пульсации нагрузки.
• Частота 50/60 Гц и ED 100%: совместимость с глобальными сетями питания и возможность длительной непрерывной работы без искусственного ограничения рабочего цикла.

Сценарии эксплуатации и преимущества

Как работает в реальном объекте: трансформатор подключается к цепи управления горелки, первичное питание подаётся через сетевой кабель, вторичная линия фиксируется винтовым клеммным соединением к электродам розжига. При подаче команды розжига блок управления инициирует подачу тока на первичную обмотку, вторичная генерирует высоковольтный импульс, происходит пробой зазора и воспламенение смеси.

• Удобство интеграции: винтовые клеммы и регулируемые монтажные отверстия упрощают механическую и электрическую инсталляцию.
• Надёжность в температурных переходах: конструкция выдерживает термальные циклы, что минимизирует деградацию изоляции при частых пусках.
• Защита от перенапряжений: встроенный варистор снижает риск повреждения при сетевых импульсах и коммутационных выбросах.
• Подходит для разных топливных систем: универсальность применения в газовых, дизельных и мазутных горелках.
• Ограничения: отсутствие фильтра помех и класс защиты IP 00 требуют дополнительных мер по электромагнитной совместимости и защите от окружающей среды.

Экспертное заключение

Модель Brahma TC1LVCS 15911200 предназначена для систем, где требуется компактный источник стабильного высокого напряжения 15 кВ с длительным рабочим циклом (ED 100%). Рекомендуется к использованию в защищённых монтажных отсеках и в составе систем с внешней EMC-фильтрацией. Подходит для постоянной эксплуатации в промышленных и бытовых горелочных агрегатах с условием соблюдения нормативов по вентиляции и электрической защите.
