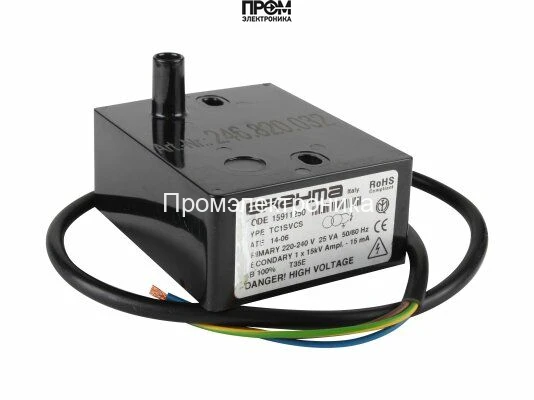

Трансформатор розжига Brahma TC1SVCS 15911250

Трансформатор розжига Brahma TC1SVCS 15911250 — назначение и область применения

Трансформатор розжига Brahma TC1SVCS 15911250 — специализированный трансформатор высокого напряжения для формирования искрового разряда в горелочных модулях. Отнесён к классу компонентов управления воспламенением в промышленных и коммерческих отопительных системах. Основная функция устройства — генерация стабильного импульсного поджига с выдерживаемыми электрическими параметрами для искровых электродов и запальников.

Конструктивные особенности и принцип работы

Устройство представляет собой неодимовый магнитный сердечник и первичную/вторичную обмотки с изоляцией, рассчитанной на работу при напряжениях импульса до 15 кВ. Принцип работы основан на трансформаторном повышении переменного сетевого напряжения 220–240 В посредством импульсного драйвера: при коммутации первичной обмотки в виртуальной цепи формируется высоковольтный импульс на вторичной обмотке. Управление формой импульса и временными характеристиками обеспечивает совместимость с требуемым временем нарастания и длительностью искры.

Ключевые элементы: магнитопровод с оптимизированным зазором для снижения рассеяния магнитного потока, многослойная высоковольтная изоляция вторичной обмотки для подавления поверхностных пробоев, и встроенные выводы для подключения электродов. Конструкция рассчитана на непрерывную эксплуатацию — заявленный рабочий цикл 100 % достигается за счёт термодизайна и допустимой температуры обмоток при номинальной нагрузке 25 ВА. Номинальный ток поджига — 15 мА, что влияет на энергию импульса E ≈ U·I·t при заданной длительности импульса.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает формирование искрового разряда на требуемой длине электродного зазора и компенсирует потерю напряжения в кабелях и клеммах; важно при работе с коронирующими и загрязнёнными электродами.
• Ток поджига 15 мА: определяет пик силы тока в разряде; влияет на энергию импульса и стабильность воспламенения при различных типах топлива.
• Потребляемая мощность 25 ВА: задаёт тепловую нагрузку и требования к источнику питания; при длительной работе это значение определяет режим нагрева обмоток и необходимость теплового расчёта корпуса.
• Питание 220/240 В, 50/60 Гц: совместимость с сетями различного стандарта, что упрощает интеграцию в международные установки без дополнительных преобразований.
• Продолжительность работы 100 %: допускает непрерывную эксплуатацию без ограничений по циклам включения, что критично для круглосуточных котловых и технологических линий.
• Класс пылевлагозащиты IP00: отсутствие внешней защиты; требует установки в контролируемой среде или защитного корпуса с соответствующим классом IP для эксплуатации во влажных или запылённых помещениях.
• Габариты 8.6×7×5.5 см и вес 0.42 кг: компактный форм-фактор облегчает монтаж в ограниченном пространстве панели горелки и минимизирует инерцию при вибрациях.
• Длина кабеля питания 560 мм: обеспечивает гибкость при расположении в стандартных модульных сборках; при необходимости удлинения учитывать увеличение ёмкостной и индуктивной нагрузки.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в горелочные блоки котлов средней и высокой мощности, использование в комбинированных отопительных системах с автоматикой управления подачей топлива, применение в сервисных наборах для замены модулей розжига при плановом обслуживании. Также трансформатор применяется в стендах для лабораторной отработки алгоритмов поджига.

• Стабильный импульс высокого напряжения: снижает вероятность пропусков поджига при изменениях атмосферных условий и загрязнении электродов.
• Номинальный рабочий цикл 100 %: подходит для непрерывных технологических процессов без дополнительного охлаждения.
• Универсальность сетевого питания: упрощает замену и интеграцию в существующие системы управления.
• Компактные размеры: облегчают установку в модулях с ограниченным пространством.
• Итальянская сборка (Brahma): соответствует отраслевым стандартам качества на компоненты горелочной автоматики.

Экспертное заключение

Трансформатор розжига Brahma TC1SVCS 15911250 предназначен для задач обеспечения искрового поджига в стационарных горелочных установках с требованием к непрерывной работе и предсказуемой энергии импульса. Модель применима в окружениях с контролируемой влажностью и пылезащитой; при эксплуатации в агрессивной среде необходима дополнительная защита корпуса. Для проектирования систем поджига следует учитывать 15 кВ/15 мА как базовые параметры формирования энергии разряда и рассчитывать величины импульсного тока и сопротивления цепи электродов для обеспечения стабильного воспламенения при заданном зазоре.
