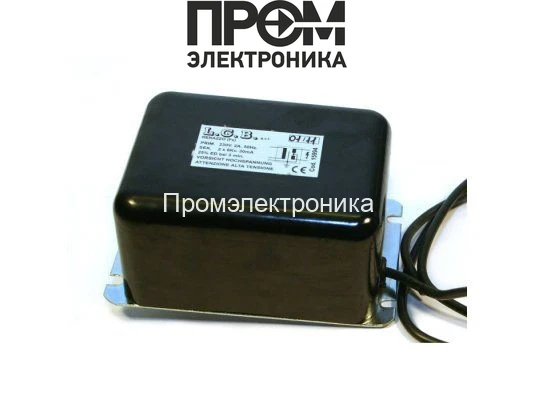

Трансформатор поджига L.G.B. 15994

Трансформатор поджига L.G.B. 15994 — назначение и область применения

Трансформатор поджига L.G.B. 15994 — это специализированное электромагнитное устройство класса «трансформатор высокого напряжения» для отопительных горелочных установок. Он предназначен для преобразования сетевого переменного напряжения 230 В в два симметричных вторичных вывода высокого напряжения 2×6 кВ, обеспечивая генерацию электрической дуги или искрового разряда для воспламенения топливно-воздушной смеси. Основная функция — формирование устойчивого искрового разряда при заявленном токе поджига, совместимом с типовыми системами зажигания промышленных и бытовых горелок.

Конструктивные особенности и принцип работы

Конструкция представляет собой силовой трансформатор с первичной обмоткой, рассчитанной на сеть 230 В, и двухплечевую вторичную цепь высокого напряжения. Основной принцип работы — электромагнитная индукция: при прохождении переменного тока через первичную обмотку в магнитопроводе создаётся переменное магнитное поле, которое индуцирует напряжение во вторичных обмотках с повышающим коэффициентом витков.

Вторичные обмотки выполнены с учётом требований к изоляции и электрическим полям: увеличенные дистанции тока утечки, слой пропитанной электроизоляционной бумаги или эпоксидной смолы для предотвращения частичных разрядов и коронирования. Наличие двух выводов высокого напряжения позволяет организовать симметричный искровой разряд или подключать к двум электродам поджига.

Технически важные элементы: магнитопровод с минимизированными потерями на гистерезис и вихревые токи, щадящая конструкция к нагреву при прерывистом режиме работы (ED 25%), и крепления для виброустойчивого монтажа. Выходы высокого напряжения сконструированы для работы с проводами поджига через винтовые зажимы — это уменьшает контактное сопротивление и повышает надёжность электрического соединения.

Ключевые технические характеристики

• Входное напряжение 230 В: стандартное сетевое питание, совместимость с бытовыми и промышленными электрическими системами, упрощает интеграцию в существующие щиты управления.
• Выходное напряжение 2×6 кВ: формирует достаточно высокое электрическое поле для преодоления пробивного напряжения в зазоре свечи/электрода при стандартных газовых и мазутных смесях; двухплечевая схема позволяет гибко организовать систему поджига.
• Ток поджига 30 мА: ограничивает энергию искрового импульса, снижая термическую нагрузку на электрод и минимизируя риск повреждения газовой форсунки, при этом обеспечивая надёжную и воспроизводимую ионизацию среды.
• Продолжительность работы ED 25%: допускает пиковую работу с кратковременными интервалами поджига, характерными для циклических горелочных систем; требует расчёта теплового режима и пауз для охлаждения при интенсивной эксплуатации.
• Класс защиты IP40: защита от механических частиц (>1 мм), отсутствие защиты от влаги; обязательность установки в защищённом корпусе или нише котлового отделения при повышенной влажности.
• Длина кабеля электропитания 1450 мм: обеспечивает запас длины для удобства монтажа внутри горелочного отсека; удлинение вторичных линий увеличивает их индуктивность и EMI‑излучение, поэтому следует соблюдать рекомендации по экранированию и минимизации петлевой площади.
• Сила тока первичной цепи 2 А: влияет на тепловые потери и выбираемый автомат защиты; необходим расчёт по пусковому и рабочему режимам в щитах управления.

Сценарии эксплуатации и преимущества

Типичные сценарии: импульсный поджиг пилотного пламени в газовых горелках, управление многоступенчатыми системами розжига в котельных, адаптация к автоматике управления горением с сигналами контроля пламени. В системах с переменной подачей топлива трансформатор используется в циклическом режиме с паузами, что соответствует его ED 25%.

• Надёжность соединений: винтовые клеммы обеспечивают стабильный контакт при термомеханических напряжениях.
• Изоляция вторичных обмоток: снижает риск частичных разрядов и продлевает ресурс при нормальных эксплуатационных условиях.
• Компактность и масса: упрощают интеграцию в ограниченные пространства горелочного отсека.
• Совместимость с типовой автомatikой: рассчитан на стандартные интерфейсы питания и защитные устройства.

Экспертное заключение

При проектировании систем поджига следует учитывать режим ED 25%, ток и напряжение вторичной цепи, требования по изоляции и экранированию проводов. Модель L.G.B. 15994 отвечает техническим ожиданиям для ролей импульсного поджига в отопительных горелках средней интенсивности; подходит для использования в сочетании с контроллерами пламени, автоматикой розжига и стандартными электродами при соблюдении условий монтажа и вентиляции установки.
