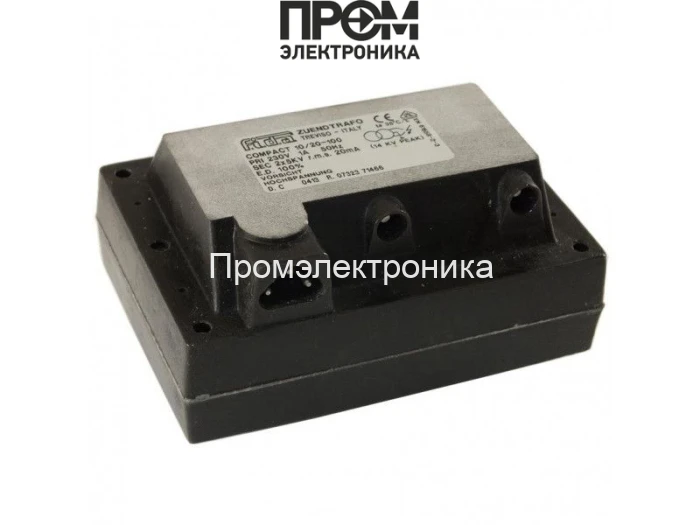

Трансформатор розжига FIDA Compact 10/20-100

Трансформатор розжига FIDA Compact 10/20-100 — назначение и область применения

Трансформатор розжига FIDA Compact 10/20-100 (арт. TC101D) — это классический импульсный/импульсно-стабилизированный повышающий трансформатор для систем автоматического розжига горелок. Его основная функция — генерация высоковольтных импульсов для образования искры на электроде поджига, необходимой для надежного воспламенения топливно-воздушной смеси в котлах, теплогенераторах, бойлерах и дизельных горелках.

Конструктивные особенности и принцип работы

Устройство представляет собой повышающий трансформатор с первичной обмоткой, рассчитанной на сеть 230 В, 50 Гц, и вторичными обмотками, формирующими два выхода по 5 кВ (доступное описание — 2x5 кВ). В основе принципа работы — классическое электромагнитное преобразование: при подаче переменного напряжения первичная обмотка создает переменное магнитное поле в сердечнике, вторичная обмотка индуктивно генерирует высокое напряжение, достаточное для пробоя воздушного промежутка между электродами.

Для контроля энергетики искрового импульса трансформатор ограничивает ток поджига до 20 мА, что снижает риск преждевременного разрушения электрода и уменьшает тепловую нагрузку на изоляцию. Потребляемый ток первичной цепи — около 1.2 А, что важно учитывать при подборе автоматического выключателя и проводки. Устройство рассчитано на ED 100%, то есть допускает непрерывную эксплуатацию в условиях, предусмотренных производителем, при соблюдении теплового режима.

Корпус соответствует классу пылевлагозащиты IP44, что обеспечивает защиту от мелкодисперсных частиц и брызг воды, а также интегрированную световую индикацию состояния. Механические интерфейсы: треугольный штекер для питания и отверстия под кабели поджига диаметром 4 мм, что упрощает монтаж и обслуживание.

Ключевые технические характеристики

• Выходное напряжение 2×5 кВ / 5 кВ: достаточно для стабильного пробоя угловых и цилиндрических электродов при типичных зазорах 2–6 мм; влияет на надежность воспламенения при загрязнённой камере сгорания.
• Ток поджига 20 мА: ограничивает энергию искры, снижая эрозию электродов и тепловую нагрузку на изоляцию, что продлевает ресурс системы розжига.
• Первичный ток 1.2 А: определяет требования к питающей сети и обеспечивает совместимость с типовыми котловыми автоматами без дополнительной коммутации высокой мощности.
• Частота 50 Гц: стандартная сетивая частота; трансформатор рассчитан на работу в сетях с минимальными гармониками и допустимыми отклонениями частоты.
• ED 100%: допускает длительную цикличность работы без понижения допустимого коэффициента нагрузки, при этом критично соблюдение температурного режима установки.
• Класс защиты IP44: позволяет монтаж в шкафах котлов и на открытых панелях с защитой от брызг, но требует избегать прямого воздействия струй воды и сильного запыления.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при команде от автоматики горения трансформатор подает серию высоковольтных импульсов на электрод поджига, формируя устойчивую искру до момента стабильного воспламенения горелки. В случае отказа воспламенения автоматика отслеживает отсутствие пламени и инициирует повторные импульсы.

• Монтаж в котельной технике: интеграция с котловыми автоматами и платами управления благодаря стандартному треугольному разъему.
• Обслуживание и ремонт: упрощенная замена за счет типоразмеров серии Fida Compact и доступа к клеммам под кабели 4 мм.
• Эксплуатация в промышленности: применим при циклических и непрерывных режимах в системах теплопотребления на объектах коммунальной и промышленной инфраструктуры.

Экспертное заключение

Трансформатор подходит для задач обеспечения розжига в котловых установках среднего класса нагрузки, где критичны стабильность искры, ограничение энергии импульса и допускаемая продолжительность работы (ED 100%). Рекомендуется учитывать параметры питания (230 В, 50 Гц), расчетную нагрузку на питающую сеть (1.2 А) и требования защиты корпуса (IP44) при выборе места установки. Для вопросов «Как работает трансформатор розжига?» и «Для чего нужен трансформатор 5 кВ?» ответ: он преобразует сетевое напряжение в ограниченный по току высоковольтный импульс, обеспечивая повторяемую электрическую искру для инициирования горения в газо- и жидкотопливных горелках.
