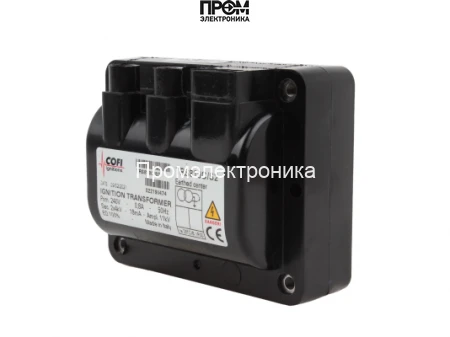

Трансформатор розжига Cofi TRS818C/S2

Трансформатор розжига Cofi TRS818C/S2 — техническое наименование и назначение

Трансформатор розжига Cofi TRS818C/S2 представляет собой промышленный модуль высоковольтного искрового источника для систем газо- и жидкотопливных горелок. Это устройство класса оборудования для отопительных котлов, рассчитанное на интеграцию в блоки управления горением. Основная функция — генерация импульсного высокого напряжения 4 кВ для инициирования электрического пробоя в искровом промежутке горелки и стабильного поджига топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Корпус и компоновка трансформатора ориентированы на применение в монтажных нишах котлового оборудования. Внутри размещён высоковольтный трансформатор с первичной обмоткой, рассчитанной на сетевое напряжение 240 В, и вторичной обмоткой, выполненной с высокой числовой кратностью витков для получения номинального выходного напряжения 4 кВ. Конструкция предполагает электрическую изоляцию вторичной цепи и контроль теплового режима при длительной работе.

Принцип работы базируется на преобразовании переменного сетевого напряжения в серию зарядно-разрядных импульсов или в непрерывный высоковольтный выход, в зависимости от схемы управления горелкой. За счёт оптимизированного соотношения индуктивностей первичной и вторичной обмоток достигается требуемая амплитуда импульса при допускаемой величине тока вторичной цепи (ток поджига 18 мА). Номинальная сила тока первичной цепи 0,8 А соответствует термической и коммутационной нагрузке обмотки при ED = 100%, что указывает на возможность работы без прерыва при нормальной эксплуатации.

Ключевые технические характеристики

• Выходное напряжение 4 кВ: обеспечивает устойчивый пробой искрового зазора типичных горелок, уменьшает время ожидания воспламенения и снижает вероятность ложных срабатываний при нестабильном составе смеси.
• Ток поджига 18 мА: достаточен для образования стабильной искры при стандартных зазорах и условиях загрязнения электродов; влияет на энергию импульса и срок службы изоляции.
• Первичный ток 0,8 А при 240 В: определяет тепловую нагрузку и требования к проводке; совместим с типичными блоками питания котлов.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию без циклической разгрузки, критично для промышленных котлов с длительными циклами горения.
• Класс пылевлагозащиты IP00: подразумевает необходимость монтажа в закрытых от пыли и влаги отсеках; влияет на требования к окружающей защите и вентиляции.
• Штекерные разъёмы Ø6.3 мм и длина кабеля 300 мм: обеспечивают совместимость с типовыми высоковольтными и сигнальными проводами, упрощают замену и сервисное подключение.
• Масса ~0.5 кг и габаритная компактность: снижает требования к креплению и виброизоляции при установке в горелочные модули.

Сценарии эксплуатации и преимущества

Как работает устройство в реальных условиях: трансформатор подключается к источнику 240 В, блок управления формирует импульс управления, первичная обмотка преобразует энергию в высоковольтные импульсы, которые подаются на искровую систему через штекерные разъёмы. Для чего нужен: обеспечивает надёжный старт горелки и повторный поджиг при перегасании пламени.

• Непрерывная эксплуатация: ED 100% позволяет использовать трансформатор в круглосуточном режиме в промышленных котельных.
• Снижение вероятности отказов при повторных поджигах: стабильная амплитуда 4 кВ компенсирует износ электродов и загрязнение искрового промежутка.
• Универсальность подключения: стандартные штекеры Ø6.3 мм и 300 мм кабель упрощают интеграцию в существующие схемы.
• Соответствие отраслевым практикам: конструкция и параметры соответствуют требованиям к трансформаторам розжига для отопительного оборудования.

Экспертное заключение

Трансформатор розжига Cofi TRS818C/S2 целесообразен для задач, требующих постоянного наличия высоковольтного импульса в условиях длительных рабочих циклов котлов. При условии установки в сухом, защищённом отсеке и соблюдения правил изоляции он обеспечивает стабильный поджиг и минимальные требования по обслуживанию. Рекомендуется для промышленных и крупных бытовых котлов, где критичны надёжность импульсной системы и совместимость со стандартными штекерными соединениями.
