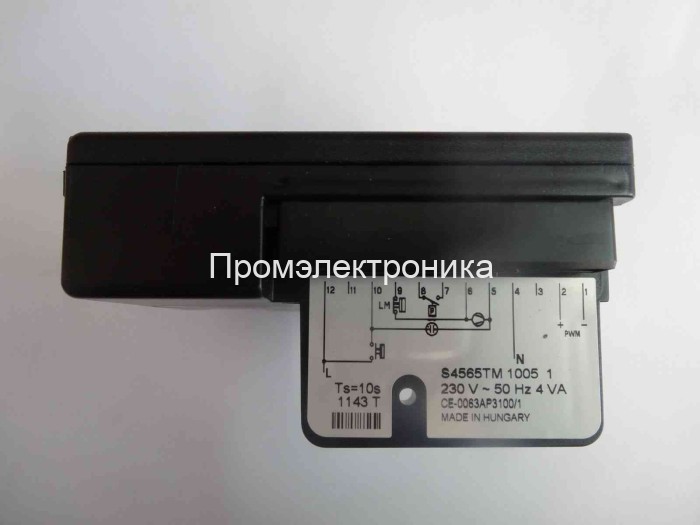

Honeywell S4565TM 1021

Honeywell S4565TM 1021 - контроллеры розжига серии S44565TM разработаны для применения в газовых котлах бытовых систем центрального отопления, комбинированных котлах и калориферах или водонагревателях с автоматической системой розжига. В этих системах регуляторы розжига S4565 используются совместно с газовыми регуляторами серии VK41. с целью создания оптимизированной подсистемы аварийной защиты, обеспечивающей безопасный розжиг и контроль пламени главной горелки отопительной установки. Комбинированная система обеспечивает безопасный программируемый розжиг, контроль пламени и регулирование потока газа к главной и/или пилотной горелке отопительной установки.

Блоки управления горением серии S4565TM 1021- искровой розжиг горелки (Direct Burner Ignition = DBI) или розжиг с помощью пилотной горелки (Intermittent Pilot ignition = IP) с определенным безопасным временем розжига для применений с вентилятором и без него, с обнаружением пламени, мягкой или жесткой блокировкой, дополнительным дистанционным сбросом и фиксированными периодами ожидания и включением полной пусковой последовательности в случае погасания пламени.

Регуляторы розжига серии S4565TM 1021 на напряжение 220/240 В~ могут непосредственно включаться в электрическую цепь газового регулятора серии VK41...

Регуляторы розжига S4565TM 1021 не предназначены для непосредственного воздействия пламени. Контроллеры розжига серий S4565 обеспечивают отличные рабочие характеристики при высокой надежности. Предусмотрены модификации для различных систем розжига.

Общие положения

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), или системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема, предусмотренного на регуляторе сверху.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Регуляторы розжига серий S4565TM 1021 разработаны специально для применения в газовых бытовых отопительных установках.

Напряжение питания 220 ... 240 В~, 50/60 Гц (-15 % / +10 %)

Потребляемая мощность 4 ВА

Электрические соединения

Высоковольтный искровой разряд: плоская клемма 2,8 x 0,5 мм

Контроль пламени: плоская клемма 4,8 x 0,8 мм

Разъемы печатной платы: серии Molex 3003, пригодные для стыковки с гнездовым кабельным соединителем Molex 3001

Сброс блокировки

Регуляторы розжига S4565TM 1021 можно сбросить либо нажатием собственной / внешней кнопки сброса, либо прерыванием постоянного питания. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

ПРИМЕЧАНИЕ. При первом пуске регулятор розжига может находиться в состоянии блокировки, поэтому, возможно, потребуется его сброс.

ПРИМЕЧАНИЕ. Если нажать кнопку сброса во время нормальной работы, газовые клапаны закрываются, и после отпускания кнопки сброса регулятор розжига начинает новую пусковую последовательность.

ПРИМЕЧАНИЕ. Если подается непрерывный аварийный выходной сигнал, зажигается неоновый индикатор со встроенным резистором, имеющим сопротивление > 150 кОм (не более 1 мА).

ПРИМЕЧАНИЕ. Если подключены внешний клапан сжиженного газа и реле давления газа, то после запроса нагрева этот клапан возбуждается. Регулятор розжига остается в режиме ожидания до замыкания реле давления газа. Если реле давления газа разомкнется во время нормальной работы, газовые клапаны не закроются.

Когда требуется нагрев, время, равное сумме периодов самопроверки (TC) и ожидания (TW), истекает до того, как будут включены встроенное устройство розжига и газовый клапан. Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. После того как пламя установится, может быть добавлено предварительно заданное удлиненное время розжига. Если пламя не установится в течение безопасного времени розжига (TS), регулятор розжига блокируется. Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность.
