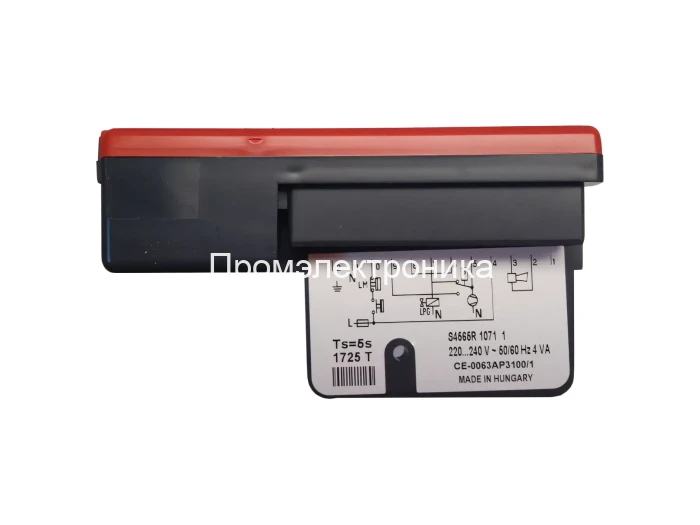

Honeywell S4565R1071

Менеджер горения Honeywell S4565R 1071 – это специализированное устройство розжига, предназначенное для автоматизированного управления горелкой и обеспечения безопасного отключения системы при возникновении сбоев. Этот контроллер является ключевым элементом комбинированной системы регулирования и розжига (CVI - Combined Valve and Ignition), которая разработана для применения в газовых котлах бытовых систем центрального отопления, комбинированных котлах, калориферах и водонагревателях с автоматической системой розжига.

В таких системах регулятор S4565R 1071 используется в неразрывном сочетании с газовыми регуляторами серии VK41.., образуя оптимизированную подсистему аварийной защиты. Главная задача этой системы – обеспечить безопасный программируемый розжиг, стабильный контроль пламени главной горелки и точное регулирование потока газа.

Компания Промэлектроника является официальным дилером продукции Honeywell, что гарантирует подлинность и высочайшее качество поставляемого оборудования. Мы предлагаем полную техническую поддержку и консультации по выбору и применению контроллеров горения. Для получения дополнительной информации или оформления заказа свяжитесь с нами по электронной почте: sales@prom-elec.com.

Принцип работы системы

Модель S4565R предназначена для работы в установках, оснащенных вспомогательным вентилятором, и использует метод прямого искрового розжига горелки (DBI). Особенностью данной модели является функция мягкой блокировки, которая при неудачном розжиге отключает систему, но позволяет произвести повторный запуск путем простого прерывания электропитания.

Последовательность работы выглядит следующим образом:

1. Запрос на нагрев: При поступлении сигнала от термостата, контроллер активируется. Реле контроля воздушного потока (прессостат) проверяет отсутствие потока воздуха.
2. Запуск вентилятора: Контроллер запускает вентилятор для продувки камеры сгорания.
3. Предварительная продувка: После того как реле подтверждает наличие достаточного потока воздуха, начинается отсчет времени предварительной продувки (Tp) и периода самопроверки (Tc). Это необходимо для удаления из топки остатков несгоревшего газа.
4. Розжиг: По истечении времени продувки, контроллер одновременно подает напряжение на встроенный трансформатор розжига и открывает газовый клапан. Высоковольтная искра начинает зажигать поступающую газовоздушную смесь.
5. Обнаружение пламени: Как только пламя появляется, ионизационный электрод (стержень датчика пламени) обнаруживает его.
6. Стабильная работа: После успешного обнаружения пламени, система розжига отключается. Горелка продолжает работать в штатном режиме под постоянным контролем пламени.
7. Потеря пламени: Если в процессе работы пламя по какой-либо причине гаснет, контроллер немедленно прекращает подачу газа и автоматически повторяет полную пусковую последовательность, начиная с предварительной продувки.
8. Блокировка: Если пламя не появляется в течение установленного безопасного времени розжига (Ts), регулятор переходит в состояние мягкой блокировки, прекращая все операции и ожидая сброса.

Ключевые особенности и преимущества

• Высокая надежность и безопасность: Все функции защиты и управления горелкой объединены в одной оптимизированной системе, построенной на проверенных временем принципах и гибридных технологиях.
• Для систем с вентилятором: Разработан специально для применения в современных газовых установках с принудительной подачей воздуха.
• Искровой розжиг: Встроенное устройство розжига генерирует стабильную высоковольтную искру для надежного воспламенения газа.
• Мягкая блокировка: В случае сбоя розжига, система переходит в безопасное состояние. Для сброса блокировки достаточно прервать постоянное питание контроллера (выключить и включить котел).
• Защита от пониженного напряжения: Устройство контролирует напряжение в сети и отключается, если оно падает ниже допустимого уровня, предотвращая нестабильную работу.
• Точный контроль времени: Все временные интервалы (продувка, безопасное время розжига) точно откалиброваны для обеспечения максимальной безопасности.
• Простота монтажа: Регулятор розжига легко устанавливается непосредственно на газовый клапан серии VK41.. с помощью специального разъема. Монтаж возможен в пределах угла 90° в любом направлении от вертикального положения.
• Универсальное электропитание: Работает от стандартной сети 220-240 В, 50/60 Гц, с допуском от -15% до +10%.
• Прочный корпус: Изготовлен из качественного пластика. Класс защиты по умолчанию IP 20. С помощью дополнительных аксессуаров (крышки, уплотнители) класс защиты может быть повышен до IP40 или IP44 для защиты от пыли и брызг воды.
• Широкий диапазон температур: Стабильная работа в диапазоне температур окружающей среды от -15 °C до +60 °C.

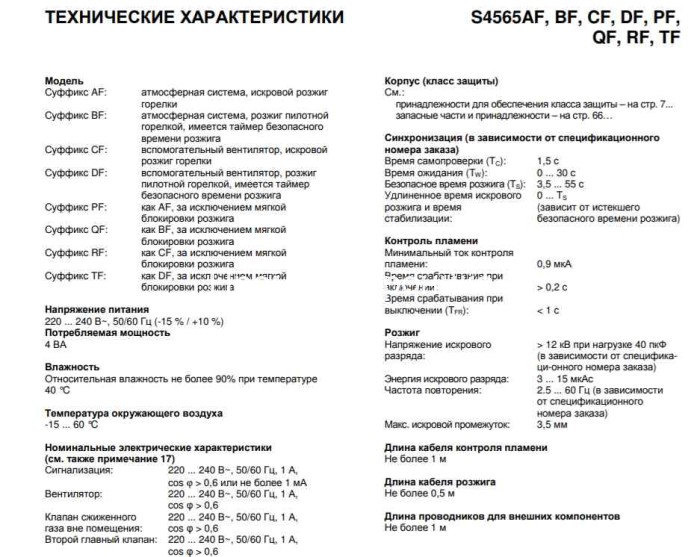

Технические характеристики Honeywell S4565R1071

Общие параметры

• Модель: S4565R1071
• Тип системы: Для установок со вспомогательным вентилятором, искровой розжиг горелки (DBI).
• Тип блокировки: Мягкая блокировка (сброс прерыванием питания).
• Напряжение питания: 220...240 В, 50/60 Гц (-15%/+10%).
• Потребляемая мощность: 4 ВА.
• Температура окружающего воздуха: от -15 °C до +60 °C.
• Влажность: Относительная влажность не более 90% при 40 °C (без конденсации).

Временные характеристики (синхронизация)

• Время самопроверки (Tc): 0, 1.5 или 2 с (в зависимости от спецификации).
• Время предварительной продувки (Tp): 0...30 с.
• Безопасное время розжига (Ts): 3,5...30 с (для данной модели типовое значение 5 с).
• Время срабатывания при погасании пламени (TFR): < 1 с.

Параметры контроля пламени

• Принцип: Ионизационный.
• Минимальный ток контроля пламени: 0,9 мкА.
• Максимальная длина кабеля контроля пламени: не более 1 м.

Параметры системы розжига

• Напряжение искрового разряда: >12 кВ при нагрузке 40 пФ.
• Энергия искрового разряда: 3...15 мкАс.
• Частота повторения искры: 2,5...60 Гц.
• Максимальный искровой промежуток: 3,5 мм.
• Максимальная длина кабеля розжига: не более 0,5 м.

Электрические соединения и корпус

• Подключение к газовому клапану: Специализированный разъем на корпусе.
• Внешние подключения: Многоштырьковый разъем Molex 3003.
• Высоковольтный выход: Плоская клемма 2.8 x 0.5 мм.
• Вход датчика пламени: Плоская клемма 4.8 x 0.8 мм.
• Класс защиты корпуса: IP 20 (может быть повышен с помощью аксессуаров).

Монтаж и электромонтаж

ВАЖНО! Монтаж, настройка и техническое обслуживание должны выполняться только опытным, квалифицированным специалистом в соответствии с местными нормами и правилами, а также указаниями производителя отопительного оборудования.

• Перед началом любых работ необходимо отключить электропитание и перекрыть подачу газа.
• Регулятор розжига не должен подключаться к источнику питания до тех пор, пока он не будет надежно соединен с газовым регулятором.
• Используйте кабели, рассчитанные на рабочую температуру до 105 °C и стойкие к воздействию влаги.
• Кабель розжига является высоковольтным. Его следует прокладывать отдельно от других кабелей, чтобы избежать электромагнитных помех.
• После завершения монтажа необходимо провести полную проверку работоспособности системы, включая проверку тока контроля пламени.
• При первом запуске возможно, что контроллер находится в состоянии блокировки. Нажмите кнопку сброса (если предусмотрена) или прервите питание для его разблокировки.
