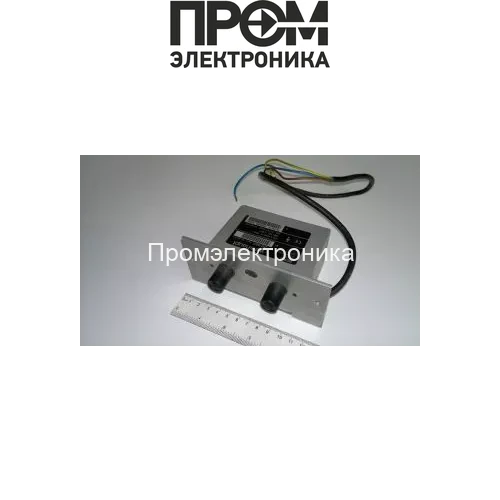

Трансформатор розжига Weishaupt W-ZG 02/2

Трансформатор розжига Weishaupt W-ZG 02/2 — назначение и область применения

Трансформатор розжига Weishaupt W-ZG 02/2 (арт. 603138) — это электромеханический модуль высокого напряжения промышленного класса, предназначенный для генерации импульсной искры в горелочных установках. Устройство относится к классу автономных поджиговых трансформаторов с повышающей обмоткой и применяется в стационарных газовых и жидкотопливных горелках, в системах автоматического розжига котельного оборудования и промышленных теплогенераторов. Основная функция —формирование стабильного высоковольтного импульса для воспламенения горючей смеси.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора с первичной обмоткой, рассчитанной на сетевое напряжение 110В,50/60Гц, и многовитковой вторичной обмотке, обеспечивающей выходное напряжение порядка 7кВ. Повышение напряжения достигается соотношением витков и конструктивным выбором материалов с высокой диэлектрической прочностью.

Рабочий процесс:при подаче сети первичная обмотка формирует магнитный поток в сердечнике с низкими потерями на гистерезис. При коммутации через управляющую цепь в первичной части возникает импульс изменения тока, который через трансформаторную связь индуцирует на вторичной обмотке кратковременные высоковольтные импульсы. При достижении критического напряжения между электродами формируется электрическая дуга (искровой разряд). Параметры вторичной цепи,включая паразитную ёмкость и индуктивность, влияют на длительность и форму импульса; оптимизация витковой компоновки и изоляции снижает потери на корону и преждевременное пробивание.

Изоляция выполнена с учётом коэффициента безопасности для предотвращения поверхностных утечек и пробоев при рабочих и пиковых нагрузках. Металлическая монтажная пластина обеспечивает экранирование и механическую фиксацию,а пластмассовый корпус минимизирует теплопередачу на крепления. Длина стационарного провода подключения — 0,65м,два выхода вторичной обмотки позволяют организовать резервирование или параллельный поджиг двух электродов.

Ключевые технические характеристики

• Выходное напряжение 7кВ: обеспечивает запас для надёжного пробоя искрового зазора при стандартных зазорах электрода и условиях влажности;высокое напряжение компенсирует отклонения плотности газа и вариации давления.
• Потребление 90ВА: определяет тепловую нагрузку на трансформатор и требования к питающей цепи; при номинальной работе тепловой баланс обеспечивает продолжительность работы 100% ED.
• Ток поджига 22мА: величина тока определяет энергию импульса и продолжительность горения дуги;при 22мА достигается оптимальное соотношение между надёжностью розжига и износом электродов.
• Работа при 50/60Гц: допускает эксплуатацию в сетях с различной частотой;частота питания влияет на форму первичных переходных процессов и требует учёта режекторных фильтров в управляющей электронике.
• Два выхода HV: позволяют организовать архитектуру с дублированием электродов или последовательное подключение для распределения износа,снижая риск отказа при критических сценариях.
• Корпус и монтаж: пластмассовый прочный корпус с металлической монтажной пластиной снижает механические вибрации и обеспечивает надёжное крепление в монтажном отсеке.
• Класс эксплуатации: промышленный модуль,прошедший сертификацию по европейским стандартам электробезопасности;предназначен для непрерывной эксплуатации в составе горелочных агрегатов.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он применяется: используется в автоматических розжиговых цепях котлов и печей,в системах резервирования розжига на промышленных котельных,в лабораторных стендах при отладке горелочных систем. Подходит для случаев,когда требуется устойчивая искра при переменных условиях подачи топлива и внешних влияниях (температура,влажность).

• Стабильность розжига: высокая энергия импульса обеспечивает воспламенение при сниженной теплотворной способности смеси.
• Долговременная работа 100% ED: подходит для циклических и непрерывных стратегий розжига без режима охлаждения.
• Низкое энергопотребление: уменьшает нагрузку на питающую сеть и облегчает интеграцию в существующие панели управления.
• Дублированные выходы: повышают надёжность системы и дают гибкость в конфигурировании электродов.
• Соответствие стандартам: сертификация и контролируемая изоляция снижают риски оперативных отказов и упрощают процедуру сервисного обслуживания.

Экспертное заключение

Трансформатор розжига Weishaupt W-ZG 02/2 представляет собой инженерно обусловленное решение для промышленных розжиговых цепей, ориентированное на стабильную генерацию импульсов 7кВ при ограниченной тепловой нагрузке. Рекомендуется для интеграции в котельные установки и горелочные блоки,где требуется непрерывный режим работы,встроенная механическая фиксация и возможность дублирования выходов. При проектировании схем розжига следует учитывать параметры первичной цепи,паразитную ёмкость и требования к зазору электродов для обеспечения длительной и безаварийной эксплуатации.
