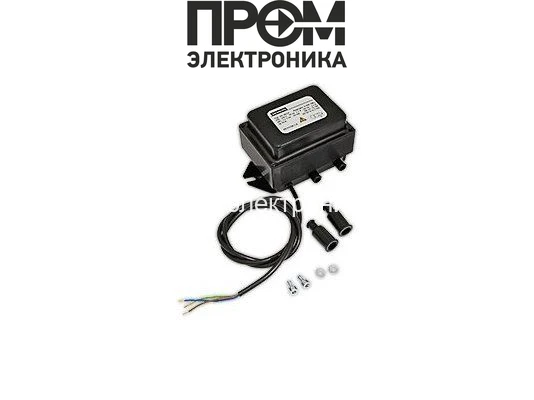

Трансформатор розжига Siemens ZM 20/14 00457986 с защитными колпаками

Трансформатор розжига Siemens ZM 20/14 00457986 — назначение и область применения

Это специализированный импульсный трансформатор розжига класса для газовых и жидкотопливных горелочных систем. Устройство предназначено для преобразования сетевого переменного напряжения 230 В в высоковольтные импульсы для инициирования электрического разряда между электродами. Основная функция — формирование искрового разряда для воспламенения топливовоздушной смеси при запуске горелки в промышленных и коммунально-бытовых системах отопления.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор представляет собой магнитную систему с первичной обмоткой, рассчитанной на сеть 230 В, 50 Гц, и одной или двумя вторичными обмотками с высоким числом витков, создающими напряжение порядка 2×7 кВ (в технической характеристике фиксируется 7 кВ на выходе каждой вторичной ветви). Магнитопровод выполнен с сердечником, минимизирующим потери на вихревые токи и обеспечивающим стабильную индукцию при коротких импульсных нагрузках.

Принцип работы основан на преобразовании медленно меняющегося сетевого сигнала в высоковольтные импульсы посредством индуктивной связи и формирования фронтов разряда. Конструкция включает элементы, ограничивающие ток вторичной цепи — это сочетание внутреннего сопротивления обмоток и конструктивных предохранительных элементов, что ограничивает ток поджига и исключает длительное протекание высоковольтного тока. Указанная сила тока первичной обмотки 1.7 А и ток поджига 20 мА характеризуют режимы нагрузки и граничные значения тепловой нагрузки обмоток.

Электрические разряды возникают при приложении высокого напряжения между электродами; длина зазора и геометрия электродов определяют форму и энергию искрового импульса. Для обеспечения электрической прочности и диэлектрической изоляции вторичные цепи снабжены защитными колпаками и изоляционными прокладками; корпус выполнен из ударопрочного пластика. Степень пылевлагозащиты IP 00 указывает на отсутствие защиты от попадания твердых частиц и влаги, поэтому монтаж должен выполняться в закрытых шкафах или под защитными кожухами.

Ключевые технические характеристики

• Напряжение поджига 2×7 кВ (7 кВ на выход): обеспечивает достаточную амплитуду для формирования стабильного искрового разряда при типичных зазорах электродов 1–5 мм; влияет на допустимую длину электродного зазора и на устойчивость поджига при слабом притоке воздуха.
• Частота питающей сети 50 Гц: определяет требования к первичной обмотке и магнитопроводу; трансформатор рассчитан на стандартный промышленный питательный режим без необходимости частотной коррекции.
• Сила тока первичной 1.7 А: задаёт тепловую нагрузку первичной обмотки и ограничивает максимально возможные потери; при длительных циклах эксплуатации требуется соблюдение режима ED.
• Ток поджига 20 мА: характеризует энергию импульса и электронную плотность разряда; значение обеспечивает надёжную и воспроизводимую ионизацию топливной смеси без перегрузки вторичной цепи.
• Продолжительность работы ED 50%: допускает прерывистую эксплуатацию с половинной рабочей скважностью; важно при циклических запусках горелок — превышение этого режима сокращает срок службы обмоток из-за перегрева.
• Штекерные разъёмы Ø4 мм и длина кабеля питания 1100 мм: упрощают монтаж и замену модуля в условиях технического обслуживания; длина кабеля обеспечивает удобство разводки в стандартных шкафах управления.
• Класс пылевлагозащиты IP 00: указывает на необходимость установки в защищённом корпусе и соблюдения требований по заземлению и вентиляции.

Сценарии эксплуатации и преимущества

Как работает в сценарии: при подаче сетевого напряжения элемент управления запускает первичный ток, магнитопровод наводит высокое вторичное напряжение; при достижении порога пробоя в электродной щели возникает искра, и смесь воспламеняется. Для чего нужен: используется в автоматике горелок для гарантированного первого и повторного поджига топливной смеси в промышленном и коммунальном оборудовании.

• Модуль замены в секциях горелок: применяется как сменный элемент в панелях управления горелками и котельных установках.
• Совместимость с электронными блоками управления: стандартные электрические параметры позволяют интегрировать трансформатор в существующие схемы без дополнительной адаптации.
• Простота технического обслуживания: штекерные соединения и комплект поставки с крепёжными элементами ускоряют сервисные операции.
• Ограничения по эксплуатации: необходимость монтажа в защищённом от влаги и пыли объёме из‑за IP 00 и соблюдение режима ED 50% при частых пусках.

Экспертное заключение

Трансформатор розжига Siemens ZM 20/14 00457986 предназначен для прерывистой работы в системах розжига с потребностью в высоком импульсном напряжении порядка 7 кВ на вторичной стороне и стабильным первичным током ~1.7 А. Модель подходит для интеграции в шкафы управления промышленных и коммунальных горелок, где требуется надёжный искровой поджиг при частоте сети 50 Гц. Необходимы меры по защите от внешней среды из‑за класса IP 00, а также соблюдение предельного рабочего цикла ED 50% для предотвращения перегрева и продления ресурса устройства.
