Трансформатор розжига Siemens ZM 20/12 00426767

Трансформатор розжига Siemens ZM 20/12 00426767 — назначение и область применения

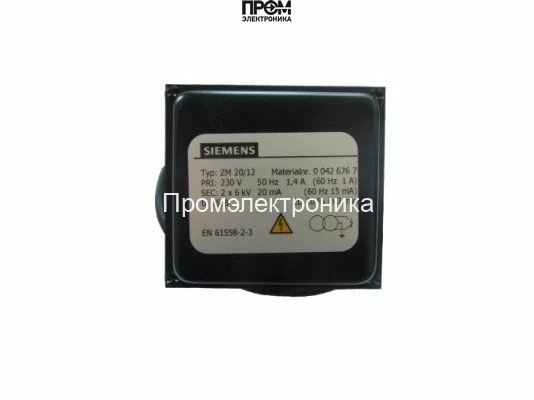

Трансформатор розжига Siemens ZM 20/12 (00426767) — это силовой компонент класса поджига для промышленных и коммунально-бытовых горелочных систем. По конструктивному назначению представляет собой изолированный импульсный трансформатор с первичной обмоткой на сеть 230 В и вторичной высоковольтной частью, выдающей импульсы поджига высокого напряжения. Основная функция — формирование стабильного высоковольтного искрового напряжения 6 кВ для инициирования электронного или искрового разряда в камере сгорания; устройство рассчитано на циклическую работу с коэффициентом нагрузки ED 20%.

Конструктивные особенности и принцип работы

По конструкции трансформатор сочетает магнитопровод с ферромагнитным сердечником и межобмоточную изоляцию, выдерживающую напряжения порядка нескольких киловольт. Первичная цепь подключается к сети переменного тока 230 В, 50 Гц, через управляющую часть горелочного блока. При подаче питания первичная обмотка формирует переменный магнитный поток, который во вторичной обмотке индуцирует высокое напряжение порядка 6 кВ. Для обеспечения искрового разряда требуемая энергия и форма импульса достигаются сочетанием числа витков, коэффициента трансформации и внутренних емкостных/индуктивных характеристик.

Электрическая защита и коммутация предусматривают ограничения по длительности включения: коэффициент продолжительности работы ED 20% означает, что устройство предназначено для кратковременных импульсных циклов с охлаждением между рабочими интервалами. Вторичная цепь рассчитана на ток поджига 20 мА при пробойном напряжении, что обеспечивает устойчивый разряд при стандартных зазорах электрода. Первичный рабочий ток порядка 1.4 А определяет требования к проводникам питания и тепловому режиму сердечника.

Ключевые технические характеристики

• Напряжение поджига 6 кВ: обеспечивает достаточный потенциал для пробоя газовой прослойки в камере; влияет на максимальный зазор между электродами и устойчивость воспламенения при изменении состава топлива.
• Ток поджига 20 мА: ограничивает импульсную энергию и предотвращает перегрузку электродов; важен для долговременной стабильности искрового промежутка.
• Первичный ток 1.4 А: задает требования к сечению питающих проводников и предохранителям, а также влияет на тепловыделение при длительных циклах работы.
• Сеть питания 230 В, 50 Гц: совместимость с промышленной и бытовой электросетью; отсутствие встроенного преобразователя означает зависимость от качества питающего напряжения.
• Продолжительность работы ED 20%: указывает на режимы импульсного включения и необходимость циклического охлаждения; при постоянном режиме требуется дополнительное охлаждение.
• Класс пылевлагозащиты IP 00: отсутствие защиты от проникновения пыли и влаги; монтаж только в защищенных от внешних воздействий отсеках оборудования.
• Длина кабеля 550 мм и штекерные разъемы винтовые Ø2.5 мм: обеспечивает готовность к стандартному подключению в сборке горелки; винтовые соединения гарантируют механическую фиксацию проводов.

Сценарии эксплуатации и преимущества

Как работает трансформатор в контексте горелки: при команде контроллера на поджиг формируется импульс питания первичной обмотки, вторичная часть выдает высоковольтный импульс, формируется искра между электродами и инициируется воспламенение газовоздушной смеси. Для чего нужен компонент: поддерживать повторяемое и контролируемое воспламенение при запуске горелки и при повторных попытках розжига.

• Применение в котловых горелках: надежный источник искрового напряжения при пусковых циклах и автоматическом розжиге.
• Интеграция в модульные горелочные блоки: совместимость по габаритам и электрическим интерфейсам упрощает замену при сервисном обслуживании.
• Циклическая нагрузка: ED 20% позволяет использовать трансформатор в режимах с частыми короткими поджигами без перегрева при соблюдении интервалов.
• Требования к монтажу: обязательная установка в сухой, вентилируемой камере; соблюдение инструкции по заземлению и расположению выводов для предотвращения утечек и паразитных корон.

Экспертное заключение

Трансформатор розжига Siemens ZM 20/12 (00426767) подходит для схем, где требуются импульсы порядка 6 кВ при 20 мА для инициирования искрового разряда в условиях стандартной сети 230 В, 50 Гц. Модель оптимальна для циклических пусков с периодом охлаждения, характерных для систем автоматического розжига котлов и промышленных горелок. Из-за отсутствия пылевлагозащиты (IP 00) монтаж и эксплуатация должны предусматривать защитную область установки и соответствующие меры по термоуправлению при частых включениях.
