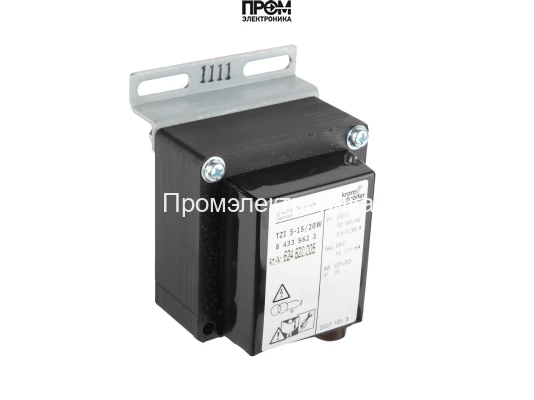

Трансформатор розжига Kromschroder TZI5-15/20W

Трансформатор розжига Kromschroder TZI5-15/20W — техническое назначение

Трансформатор розжига Kromschroder TZI5-15/20W — это специализированный модуль высоковольтного поджига для промышленных газовых и жидкотопливных горелочных систем. Устройство относится к классу искровых трансформаторов с одной точкой высокого напряжения и предназначено для формирования импульсного высокого напряжения с целью создания электрической искры на запальном электроде. Основная функция — преобразование сетевого 220 В в импульсное напряжение порядка 5 кВ для устойчивого воспламенения топливно-воздушной смеси и реализации контроля ионизационного сигнала.

Конструктивные особенности и принцип работы

Конструкция реализована по общепринятому двухобмоточному принципу с импульсным драйвером на первичной стороне. Входное напряжение 220 В через встроенный кабель питания подается на первичную обмотку, содержащую ферритовый сердечник и управляющий демпфер для ограничения токов при коммутации. На вторичной стороне сформирован одиночный высоковольтный вывод, изолированный термостойким материалом с классом защиты IP 20 и усиленной изоляцией для рабочих напряжений до 5 кВ.

Импульсный режим работы с коэффициентом нагрузки ED 20% означает, что устройство рассчитано на периодическую работу: импульсы поджига допускаются в пределах 20% рабочего цикла, что снижает термическую нагрузку на обмотки и увеличивает долговечность при типичных циклах розжига. Встроенная монтажная пластина и ударопрочный корпус обеспечивают механическую фиксацию и защиту от внешних механических воздействий, а температурный диапазон эксплуатации от -20°C до +60°C соответствует промышленным требованиям для агрегатов горелок.

Ключевые технические характеристики

• Выходное напряжение 5 кВ: обеспечивает пробой газового зазора и формирование устойчивой искры на электроде при стандартных расстояниях между электродом и соплом, критично для быстрого воспламенения при низком давлении.
• Входное напряжение 220 В: совместимость с промышленной сетью упрощает интеграцию в шкафы управления без дополнительных преобразователей.
• Продолжительность работы ED 20%: ограничение рабочего цикла снижает тепловую перегрузку, рекомендуется для циклических режимов розжига с паузами и контроля ионизации.
• Один выход высокого напряжения: оптимизирован для систем с одним запальным электродом или для совмещения функций поджига и ионизационного контроля при соответствующей разводке.
• Кабель питания 410 мм: заводская длина достаточна для типовой установки в шкафу или на монтажной пластине; при необходимости допускается удлинение с учетом потерь и экранирования.
• IP 20 и термостойкий пластик корпуса: защита от крупных частиц и базовая механическая прочность; требует установки в защищенное пространство или шкаф.
• Рабочий диапазон температур -20…+60°C: гарантирует стабильность характеристик при эксплутации в помещениях с обычными и пониженными температурами.

Сценарии эксплуатации и преимущества

Как работает в типовой системе: трансформатор подключается к менеджеру горения (например, IFD 258) и обеспечивает импульсы высокого напряжения на запальный электрод. При срабатывании управляющего канала формируется серия импульсов, создающих искровой разряд. В варианте с ионизацией тот же электрод после поджига используется для контроля наличия пламени по изменению тока ионизации.

• Интеграция в шкаф управления: компактная монтажная пластина облегчает механическое и электрическое подключение.
• Снижение эксплуатационных рисков: ограничение ED предотвращает перегрев и деградацию изоляции при частых циклах розжига.
• Совместимость с системами ионизации: обеспечивает совмещение функций поджига и контроля пламени при корректной разводке цепей.
• Простота обслуживания: стандартный крепеж и доступность кабелей упрощают замену без демонтажа панели управления.

Экспертное заключение

По совокупности параметров трансформатор Kromschroder TZI5-15/20W предназначен для циклически нагруженных промышленных горелочных установок, где требуется надежный импульсный поджиг и возможность использования ионизационного контроля. Рекомендован для интеграции в шкафы управления с обеспечением механической защиты корпуса и соблюдением предельного ED 20% в эксплуатационной логике.
