Трансформатор поджига Fida Compact 8/20 PM

Трансформатор поджига Fida Compact 8/20 PM — техническое назначение

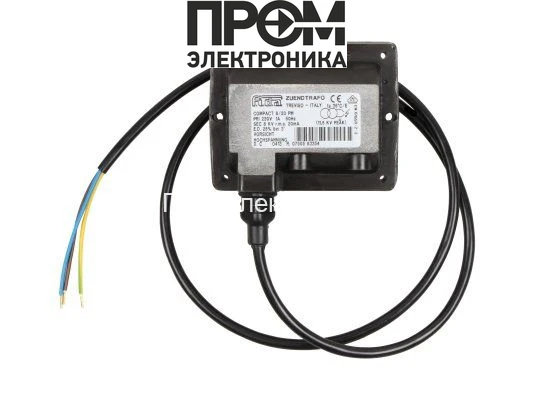

Трансформатор поджига Fida Compact 8/20 PM — специализированное электромеханическое устройство класса трансформаторов розжига, предназначенное для преобразования сетевого переменного напряжения 230 В в импульсное высокое напряжение порядка 8 кВ с целью формирования стабильного искрового разряда для поджига топливно-воздушной смеси. Применяется в горелочных блоках и системах автоматического розжига в бытовых и промышленных котлах, горелках и комбинированных установках.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора с отдельно выполненной первичной и вторичной обмотками, намотанными на ферромагнитном сердечнике с низкими потерями на перемагничивание. Первичная цепь рассчитана на подключение к сети 230 В через управляющие элементы горелочного контроллера. Вторичная обмотка формирует импульсное высокое напряжение ~8 кВ, необходимое для пробоя межэлектродного промежутка и пробоя топливно-воздушной смеси.

Для реализации импульсной формы используется импульсная коммутация с ограничением длительности включения по параметру ED (DUTY) 25%, что снижает нагрев сердечника и обмоток при циклической работе. В конструкции применены усиленные изоляционные материалы и многослойная эпоксидная заливка вторичной обмотки для предотвращения частичных разрядов и старения изоляции при повышенном напряжении. Корпус выполнен из стойкого к нагреву и вибрации пластика и соответствует классу защиты IP44, что обеспечивает защиту от бризгов и попадания крупной пыли.

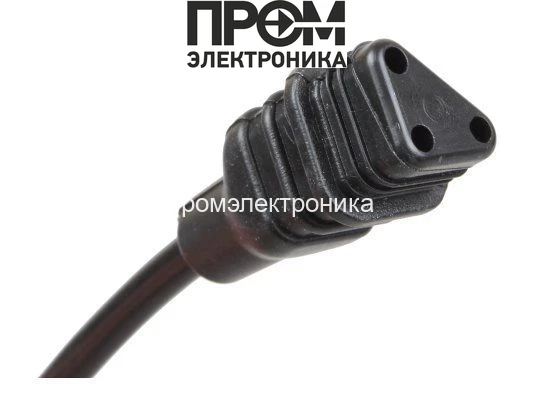

Выход поджига выполнен через штекерный разъем с внутренним диаметром Ø4 мм, что обеспечивает совместимость с кабелями поджига стандарта промышленных горелок. Ток поджига ограничен значением 20 мА, а номинальная сила тока первичной цепи составляет 1 А, что определяет требования к цепям управления и предохранителям в монтажной схеме.

Ключевые технические характеристики

• Напряжение поджига 1×8 кВ: обеспечивает достаточную электрическую напряжённость для формирования устойчивого искрового разряда в широком диапазоне зазоров и условий газоплотности камеры сгорания.
• Ток поджига 20 мА: ограничивает энергию искрового импульса, снижая риск повреждения электродов и кабельных соединений при многократных циклах розжига.
• Продолжительность работы ED 25%: предписывает режим цикличности для предотвращения перегрева — при длительных интервалах розжига требуется обеспечение периодов остывания.
• Входное напряжение 230 В / 1 А: совместимость с типичными сетями питания; важно предусмотреть плавкие элементы защиты и схемы фильтрации помех.
• Класс защиты IP44: позволяет эксплуатацию в помещениях с повышенной влажностью и наличием брызг, но требует защиты от прямого сильного влагонапора и пыли.
• Штекер Ø4 мм: унификация подключения облегчает замену и техническое обслуживание, минимизирует переходные сопротивления в контактах.
• Артикул TE084D: облегчает сопоставление по каталогу запасных частей и совместимость с сериями Fida Compact PM.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: трансформатор получает команду от контроллера горелки — первичная обмотка запитывается импульсом, вторичная формирует высокий напряжение, искровой разряд проходит между электродами, топливо воспламеняется. Система повторяет цикл при неудачном розжиге в соответствии с логикой управления.

• Интеграция в горелочные модули: подходит для модульных сборок и модернизации существующих горелок с минимальной доработкой кабельной разводки.
• Обслуживание и замена: стандартизированный штекер и корпус упрощают быстрый демонтаж для тестирования или замены.
• Надёжность изоляции: снижает риск электрических пробоев при длительной эксплуатации в агрессивной среде.
• Ограничение тока и ED: продлевает срок службы сердечника и обмоток при частых циклах розжига.

Экспертное заключение

Трансформатор поджига Fida Compact 8/20 PM целесообразен для применения в горелочных установках с цикличной работой розжига: бытовые и промышленные котлы, пусковые модули и ремонтные комплекты. При проектировании важно учитывать требование ED 25%, обеспечивать защиту первичной цепи и корректное размещение в защищённом от прямого влагонапора пространстве. Для задач с частыми кратковременными розжигами и требованием к стабильному искровому разряду данная модель соответствует отраслевым стандартам по изоляции и электрической прочности.
