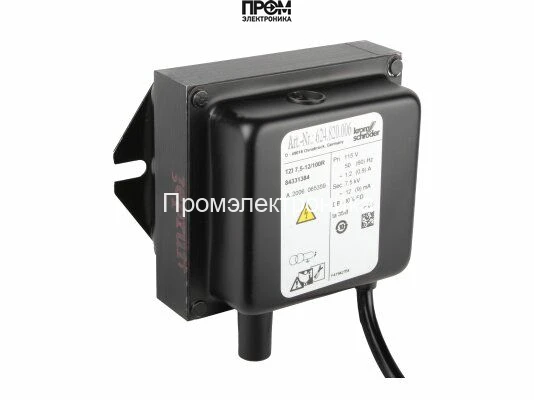

Трансформатор розжига Kromschroder TZI 7,5-12/100R

Трансформатор розжига Kromschroder TZI 7,5-12/100R — назначение и область применения

Данное устройство представляет собой промышленный трансформатор высокого напряжения для электрического розжига горелочных устройств. Модель TZI 7,5-12/100R предназначена для формирования импульсного или непрерывного высокого напряжения, подаваемого на запальный электрод/электроды в системах газовых и жидкотопливных горелок, и рассчитана на монтаж в шкафах управления и пусковой аппаратуре котельных и технологических печей.

Конструктивные особенности и принцип работы

Конструктивно трансформатор выполнен по классической схеме повышающего трансформатора с экранированной обмоткой высокого напряжения и системой изоляции, рассчитанной на многократные высоковольтные разряды к поджигающему электроду. Входная обмотка рассчитана на сетевое напряжение 230 В, питающая цепь включает фильтрацию и защиту от помех, согласованную с частотами 50/60 Гц. Выходная обмотка структурирована для формирования рабочего напряжения в диапазоне, заявленном в обозначении изделия: типовые исполнения обеспечивают напряжение поджига порядка 7,5–12 кВ, с поддержкой рабочих токов поджига порядка 9–12 мА в зависимости от конфигурации.

Изоляция и механическая компоновка рассчитаны на эксплуатацию при температурном диапазоне -20…+60°С. Корпус из ударопрочного пластика обеспечивает базовую механическую защиту; для применения в условиях повышенной влажности и запылённости необходимо сверять класс защиты — документация производителя указывает IP20, при этом в карточке товара имеется расхождение (IP00), что требует проверки по паспорту изделия.

Ключевые технические характеристики

• Питающее напряжение 230 В: совместимость с типичными сетями управления горелками; наличие фильтрации уменьшает помехи в управляющей электронике.
• Напряжение поджига 7,5–12 кВ: обеспечивает стабильную и воспроизводимую ионизацию пламени на расстояниях, характерных для промышленных горелок; выбор напряжения влияет на длину электродного зазора и стабильность искрового разряда.
• Ток поджига 9–12 мА: определяет энергию импульса и длительность искры — ключевой параметр для надёжного поджига при низком давлении топлива и увеличенных зазорах.
• Продолжительность работы 100% (ED=100%): допускает непрерывную эксплуатацию без принудительного режима охлаждения, что критично для циклов с частыми поджигами и длительным ожиданием пламени.
• Частота 50/60 Гц: универсальность применения в разных электрических сетях, отсутствие необходимости в частотной адаптации.
• Масса 2 кг и монтажная пластина: компактность и простота интеграции в шкафы управления; интегрированный кабель питания 410 мм снижает потребность в дополнительных удлинителях.

Сценарии эксплуатации и преимущества

Типичные кейсы: автоподжиг в промышленных котельных, резервные поджигающие системы в тепловых шагах технологических печей, модернизация горелочных блоков с целью повышения надёжности розжига.

• Работа в непрерывном режиме: ED=100% позволяет использовать устройство при длительных циклах управления без перегрева.
• Совместимость с одно- и двухэлектродными схемами: упрощает замену модулей в существующих системах розжига.
• Высокая изоляция: снижает риски утечек и ложных срабатываний в условиях повышенной влажности и пылеобразования при корректном соблюдении класса защиты.
• Универсальные условия монтажа: горизонтальное размещение либо крепление вниз с использованием кабельных вводов упрощают адаптацию к конструктивным требованиям монтажной ниши.

Экспертное заключение

По совокупности параметров модель Kromschroder TZI 7,5-12/100R ориентирована на промышленные среды с требованием к непрерывной готовности системы розжига и устойчивой работе при температурных колебаниях. Рекомендуется использовать в установках, где необходима совместимость с сетями 230 В и частотами 50/60 Гц, при эксплуатации учитывать заявленный диапазон выходного напряжения и сверять фактический класс пылевлагозащиты по паспорту перед установкой.
