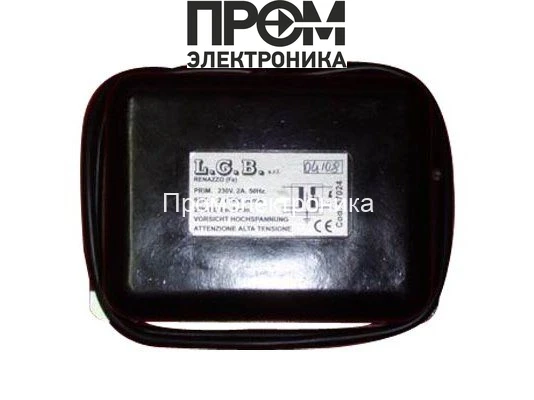

Трансформатор поджига L.G.B. 57024

Трансформатор поджига L.G.B. 57024 — назначение и область применения

Трансформатор поджига L.G.B. 57024 — это специализированный силовой преобразователь для узла розжига газовых и жидкотопливных горелок промышленного и полуиндустриального назначения. Устройство относится к классу импульсных высоковольтных трансформаторов и предназначено для формирования искрового разряда посредством преобразования сетевого напряжения в два независимых вторичных канала высокого напряжения. Основная функция — генерация распределённого высоковольтного импульса 2×7 кВ для надёжного воспламенения топливной смеси в камере сгорания.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор представляет собой двухобмоточный трансформатор с гальванической развязкой первичной цепи питания и вторичных выводов высокого напряжения. На первичной стороне реализована классическая катушка из медного провода с изоляцией, рассчитанной на работу от сети 230 В и номинальный ток питания 2 А. Вторичная часть выполнена в виде двух симметричных вторичных витков, каждый из которых формирует импульс порядка 7 кВ.

Принцип образования искрового разряда основан на межэлектродном пробое: высокое напряжение создаёт электрическое поле, превышающее пробивное напряжение зазора между электродами воспламенителя, при котором происходит ионизация газа и возникновение коронного/импульсного разряда. Для снижения риска масляного или газового пробоя используется конструкционная изоляция и оптимизация геометрии выводов. Пластиковый корпус обеспечивает механическую защиту и частично способствует увеличению путей утечки. Класс пылевлагозащиты IP40 указывает на защиту от крупных твердых частиц и отсутствие защиты от водяных струй, что определяет требования к установке в подсушенных помещениях или защищённых от брызг отсеках.

Важным параметром эксплуатации является рабочий цикл (ED, DU) — 25%. Это означает, что суммарное время включения в цикле не должно превышать четверти рабочего периода во избежание перегрева изоляции и обмоток. Теплоотвод в корпусе реализован пассивно; следовательно, температурный режим и интервалы между пусками критичны для сохранения ресурса трансформатора.

Ключевые технические характеристики

• Входное напряжение 230 В: совместимость с промышленной сетью переменного тока; влияет на требования к питанию и устойчивость к колебаниям сетевого напряжения.
• Выходное напряжение 2×7 кВ: формирует статическое электрическое поле, достаточное для пробоя стандартного искрового зазора; симметричная двухканальная схема повышает вероятность устойчивого поджига при различных конфигурациях электродов.
• Ток поджига 30 мА: контролирует энергию искрового разряда; сочетание напряжения и тока определяет удельную энергию импульса и влияет на надёжность зажигания при разной плотности смеси.
• Номинальный ток питания 2 А: отражает потребление первичной обмотки и требования к кабельной разводке и предохранительной аппаратуре в шкафу управления.
• Продолжительность работы ED 25%: лимитирует длительные включения; необходима организация циклов работы и охлаждения для предотвращения термического старения изоляции.
• Класс защиты IP40: допускает монтаж в технических помещениях без прямого воздействия влаги; при наружной установке требуется дополнительная защита или шкаф IP54/65.
• Длина кабеля питания 2000 мм: обеспечивает удобство монтажа на типовых панелях управления; учитывайте падение напряжения на длинных трассах и необходимость экранирования при высокочувствительных системах.

Сценарии эксплуатации и преимущества

Типовые сценарии применения включают блоки розжига газовых горелок котловой техники, топочных агрегатов мелкого и среднего промышленного масштаба, ретрофит существующих узлов розжига в рамках профилактических работ. Устройство целесообразно применять там, где требуется компактный внешний вид, простота монтажа и стандартизированный интерфейс подключения.

• Интеграция в шкафы автоматики: соответствует требованиям по питанию 230 В и типовым электрическим интерфейсам монтажа.
• Ремонт и замена: артикул производителя 57024 позволяет быстро подбирать взаимозаменяемые модули при обслуживании.
• Повышенная надёжность поджига: благодаря расчетной комбинации напряжения и тока обеспечивается стабильность воспламенения при разнообразных режимах горения.
• Простота монтажа: винтовая клеммная нарезка снижает вероятность ослабления контактов при вибрации.
• Ограничение рабочей нагрузки: заявленный ED 25% защищает от перегрева при повторных включениях, но требует контролируемых циклов работы.

Экспертное заключение

Трансформатор поджига L.G.B. 57024 предназначен для задач, где приоритетом являются повторяемость импульса и интеграция в типовые силовые цепи 230 В. Модель подходит для периодических циклов розжига с контролируемыми интервалами нагрузки, где ED 25% соответствует эксплуатационной политике системы. При разработке или модернизации систем розжига следует учитывать требования к месту установки (защита от влаги), параметры кабельной разводки и необходимость соблюдения теплового режима для сохранения ресурса обмоток и изоляции.
