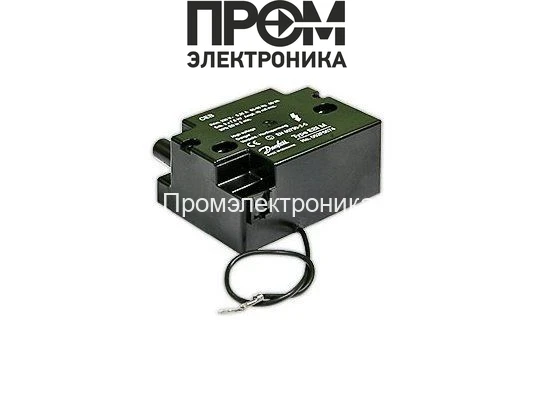

Трансформатор поджига Danfoss EBI M 052F0074

Трансформатор поджига Danfoss EBI M 052F0074 — назначение и область применения

Трансформатор поджига Danfoss EBI M 052F0074 — специализированный электронно-индукционный модуль для формирования высоковольтного импульса в системах воспламенения жидкого топлива. Относится к классу наружных/встроенных трансформаторов поджига для промышленных и коммунально-бытовых котлов и горелочных устройств. Основная функция — формирование и подача высокого напряжения на зажигающий электрод в момент запуска горелочной установки, обеспечивая стабильную и воспроизводимую ионизацию топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме с понижающе-повышающим трансформатором с высокой изоляцией вторичной обмотки. На входе реализован сетевой фильтр и схема выпрямления/формирования импульса, адаптированная под 220 В, 50/60 Гц. Высоковольтная часть выполнена с применением многослойной изоляции и экранов для снижения электромагнитных помех и предотвращения проколов при кратковременных перенапряжениях.

Принцип работы: сетевое напряжение через блокы защиты и сглаживания преобразуется в управляющий сигнал, который подается на первичную обмотку повышающего трансформатора. Вторичная обмотка генерирует импульсы порядка 2х7.5 кВ, которые через штекерные разъемы диаметром Ø4 мм передаются на зажигающие электроды. Устройство рассчитано на импульсный режим работы с коэффициентом включения ED 33 %, что означает допустимую длительность включения в цикле согласно международным нормам для поджига горелок.

Конструкция предусматривает компактный металлический/пластиковый корпус с уплотнениями, обеспечивающими механическую защиту и снижение влияния вибраций. Разъемы и длина кабеля питания 180 мм оптимизированы для типовых монтажных схем горелок Elco и аналогичных серий.

Ключевые технические характеристики

• Напряжение поджига 2х7.5 кВ: обеспечивает устойчивую искру при наличии относительно высокой утечки и загрязнений на электродаx, позволяет компенсировать падение потенциала в контактах и проводах.
• Мощность 60 Ватт: определяет энерговооружённость импульса и тепловую нагрузку трансформатора; влияет на скорость восстановления рабочего цикла и на требование к охлаждению при длительных сериях включений.
• Ток поджига 40 мА: критичен для формирования допустимой длины ионизированного канала; комбинируется с высоким напряжением для создания стабильной искры без пробоя изоляции.
• Продолжительность работы ED 33%: задает допустимый режим цикличности включения (например, 20 с работы / 40 с паузы для соблюдения теплового лимита), что важно при проектировании ПИД-контроля и экономайзеров горелки.
• Сила тока 0.25 А (питание): определяет требования к питающей линии и предохранительной аппаратуре; позволяет рассчитать падение напряжения и подбор кабельного сечения при удаленном монтаже.
• Штекерные разъемы Ø4 мм и длина кабеля питания 180 мм: упрощают монтаж и замену в полевых условиях, обеспечивая стандартизированное подключение к электродам и плате управления горелки.

Сценарии эксплуатации и преимущества

Типичные сценарии: запуск дизельных горелок в котельных с переменным качеством топлива и в условиях повышенной влажности; использование в системах резервного отопления с частыми циклами включения; интеграция в модульные котлоагрегаты с распределенной автоматикой. Совместимость зафиксирована с моделями Elco E5.450 L-Z2 и Elco E5.600 L-Z2, что облегчает замену при сервисном обслуживании.

• Повышенная электробезопасность: многослойная изоляция и экранирование снижают риск пробоя и наводок на управляющие цепи.
• Предсказуемый тепловой режим: спецификация ED позволяет точно рассчитывать требуемые интервалы включения для обеспечения ресурса.
• Унификация подключений: стандартные Ø4 мм разъемы и длина кабеля упрощают логистику запчастей и сокращают время простоя при ремонте.
• Стабильность искрообразования: сочетание 2х7.5 кВ и 40 мА дает запас по больших зазорах и снижает зависимость от загрязнений электродов.
• Снижение помех: встроенные фильтры и экраны уменьшают влияние на сигнальные цепи автоматики котла.

Экспертное заключение

Трансформатор поджига Danfoss EBI M 052F0074 проектируется для задач регулярного импульсного воспламенения жидкого топлива в промышленных и коммунальных горелочных установках. Конфигурация 2х7.5 кВ / 40 мА / 60 Вт и режим ED 33% делают его пригодным для систем с частыми короткими циклами запуска при наличии требований по электробезопасности и электромагнитной совместимости. Для проектировщика и сервисного инженера важно учитывать указанные электрические параметры при расчете питающей сети, схем защиты и интервалов переключения для обеспечения долговременной и предсказуемой эксплуатации.
