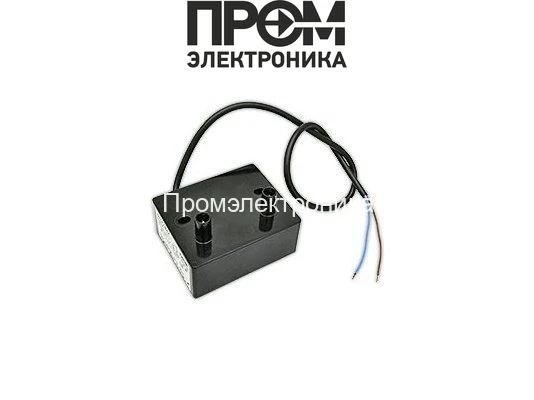

Трансформатор поджига Brahma TC2S724A

Трансформатор поджига Brahma TC2S724A — назначение и область применения

Трансформатор поджига Brahma TC2S724A представляет собой промышленный высоковольтный преобразователь для создания искрового разряда в системах воспламенения газо‑ и жидкотопливных горелок. Класс устройства — импульсный поджигатель с двухфазным вторичным выводом, применяемый в отопительных котлах, печных и промышленных горелочных узлах, где требуется стабильная генерация высоковольтного импульса для инициации топливовоздушной смеси. Основная функция устройства — формирование и поддержание высоковольтной дуги между поджигающими электродами путём преобразования сетевого напряжения.

Конструктивные особенности и принцип работы

Устройство выполнено в закрытом пластиковом корпусе с винтовыми клеммами для подключения вторичных поджигающих электродов и одножильным сетевым кабелем длиной 550 мм. В основе конструкции — силовой первичный виток, ферритовый или стальной магнитопровод с идентичными геометрическими параметрами, и симметрично намотанные вторичные обмотки, формирующие развязанный двухполюсный выход 2х10 кВ. Принцип работы базируется на классическом трансформаторном преобразовании переменного тока: при приложении к первичной обмотке сетевого напряжения 220 В создаётся магнитный поток в сердечнике, который индуктивно возбуждает вторичные обмотки, формируя высокое напряжение. Для обеспечения искрового разряда используется конструктивное сочетание высокого напряжения и ограниченного тока поджига: 24 мА вторичного тока достаточно для устойчивого пробоя воздуха в зазоре электродов без избыточного энергоснабжения, что уменьшает риск повреждения электродов и искрового зазора.

Электрическая защита достигается контролем продолжительности включения: номинальная продолжительность работы указана как ED 33%, что отражает допустимую рабочую цикличность при пиковых нагрузках и необходимость обеспечения теплового баланса. Конструкция учитывает сопротивление изоляции, рабочие диэлектрические расстояния и минимизацию коронирования за счёт соответствующей намотки вторичных витков и использования качественных изоляционных материалов, типичных для изделий класса HV (high voltage).

Ключевые технические характеристики

• Выходное напряжение 2×10 кВ: обеспечивает достаточный потенциал для пробоя типичных поджигающих зазоров в горелочных камерах; влияет на максимальную длину зазора и устойчивость поджига в условиях загрязнения электродов и повышенной влажности.
• Ток поджига 24 мА: ограничивает энергию разряда, снижает эрозию электродов и тепловую нагрузку на искровой узел, при этом сохраняя надежность воспламенения смешения.
• Мощность 65 Вт: отражает совокупную нагрузку на первичную цепь и определяет тепловыделение в корпусе; при заданном ED требует адекватной вентиляции монтажного отсека для соблюдения температурного режима.
• Продолжительность работы ED 33%: указывает на режим циклической нагрузки; при непрерывной эксплуатации необходимы периодические перерывы для отвода тепла и предотвращения термической деградации изоляции.
• Длина кабеля питания 550 мм: обеспечивает стандартную монтажную гибкость; рекомендуются укорочение или прокладка кабеля с учетом минимальных изгибов и защитных гофр для предотвращения механических повреждений.
• Корпус и винтовые клеммы: пластиковый корпус обеспечивает базовую механическую защиту и изоляцию; винтовые соединения повышают надежность контактов в условиях вибрации и температурных циклов.

Сценарии эксплуатации и преимущества

Как работает в реальной системе: трансформатор подключают к управляющему блоку горелки, который подаёт первичный сетевой импульс синхронно с подачей газа. При каждом импульсе формируется высоковольтный разряд между электродами в камере сгорания, инициирующий воспламенение топливно‑воздушной смеси. Для чего нужен: служит надёжным интерфейсом между логикой управления и физическим искровым узлом, обеспечивая электрическую развязку и формирование требуемого напряжения и тока.

• Совместимость с типовыми горелочными системами: соответствует электротехническим требованиям импульсных поджигателей.
• Низкая вероятность преждевременного выхода из строя при соблюдении режима ED: уменьшенный тепловой стресс на обмотках.
• Упрощённый монтаж и замена благодаря стандартным винтовым клеммам и заводской длине кабеля.
• Контроль параметров поджига (напряжение, ток, цикличность) позволяет интегрировать трансформатор в современные системы диагностики и безопасности.

Экспертное заключение

Трансформатор поджига Brahma TC2S724A подходит для задач воспламенения в промышленном и коммунально‑бытовом отопительном оборудовании с периодической эксплуатацией и требованием к ограничению энергии искрового разряда. Модель рассчитана на режимы с цикличностью до ED 33%, обеспечивает требуемое 2×10 кВ при 24 мА и пригодна для интеграции в модули управления горелками, где приоритетом являются стабильность искрообразования, безопасность изоляции и контролируемое тепловыделение.
