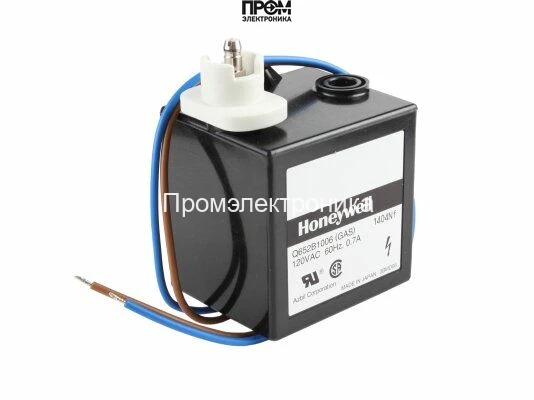

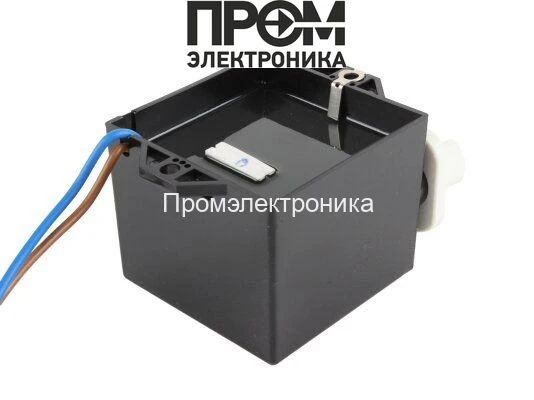

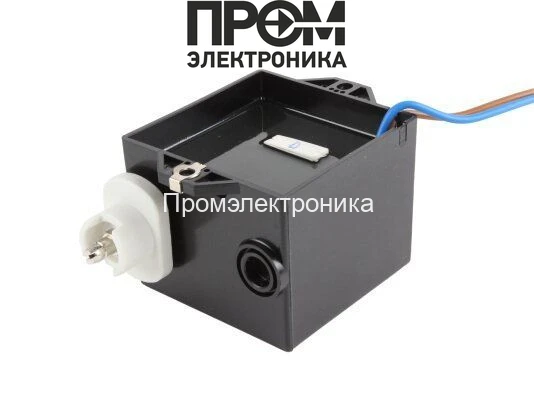

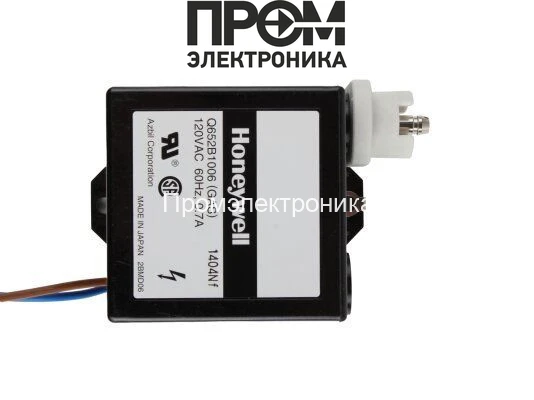

Трансформатор розжига Honeywell Q652B1006

Трансформатор розжига Honeywell Q652B1006 — назначение и область применения

Трансформатор розжига Honeywell Q652B1006 — специализированный высоковольтный узел искрового поджига для газовых горелочных систем коммерческого и промышленного класса. Устройство относится к классу импульсных высоковольтных трансформаторов для электродного поджига и предназначено для формирования контролируемого электрического разряда между запальным электродом и рабочей массой горелки. Основная функция — генерация воспламеняющей электрической искры при повторяющихся циклах прерывистого и периодического режима работы.

Конструктивные особенности и принцип работы

По конструктивной схеме Q652B1006 — это импульсный трансформатор с первичной обмоткой и высоковольтной вторичной секцией, выполненной с учетом минимизации паразитных емкостей и потерь в диэлектрике. На вход подаётся сетевое напряжение 120 В с допуском +10% / −15%, которое через цепь управления формирует импульсы питания первичной обмотки.

Принцип работы основан на накоплении энергии в магнитопроводе и её быстрым переносом во вторичную обмотку при коммутации, что обеспечивает кратковременное пиковое напряжение порядка 14 кВ на выходе. Высокое напряжение формирует искровой разряд между электродами; длительность и частота импульсов определяются схемой управления горелки. Конструкция предусматривает один резьбовой выход для подключения кабеля поджига, что уменьшает контактные потери и повышает повторяемость электрической характеристики.

Корпус из высокотемпературного пластика выполняет функцию механической защиты и электрической изоляции. Снижение уровня радиочастотных помех достигнуто оптимизацией формы вторичной обмотки и экранированием, что обеспечивает соответствие требованиям по электромагнитной совместимости (EMC) и снижает вероятность ложных срабатываний систем управления.

Ключевые технические характеристики

• Пиковое напряжение 14 кВ: обеспечивает стабильное преодоление зазорных и барьерных сопротивлений в горелочных камерах и надёжный поджиг при загрязнённых или влажных условиях.
• Питающее напряжение 120 В (±10% / −15%): совместим с промышленными сетями; допустимый диапазон снижает риск отказа при колебаниях сети и позволяет интеграцию в существующие схемы управления.
• Сила тока 0,7 А и мощность 40 Вт: указывают на ограниченную среднеквадратичную нагрузку и тепловыделение; при цикличном режиме 20% допускают интенсивное кратковременное применение без перегрева при соблюдении интервалов охлаждения.
• Цикл работы 20% (непостоянное действие): критический параметр для расчёта продолжительности поджига и интервальной нагрузки; требует обеспечения режима чередования включения/выключения в управляющей логике.
• Рабочий температурный диапазон −40°C…+45°C: позволяет эксплуатацию в умеренных и суровых климатических условиях, однако при установке следует учитывать влияние температуры на диэлектрические свойства и скорость старения пластика.
• Масса 0,42 кг и компактный корпус: минимизирует инерцию при монтаже и упрощает размещение в блоках горелки с ограниченным пространством.
• Один резьбовой выход для кабеля поджига: повышает надёжность электрического контакта и упрощает сервисное обслуживание.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: в типовой системе управления горелкой контроллер подаёт команду зажигания, трансформатор формирует серию высоковольтных импульсов до достижения устойчивого пламени; при срабатывании контроля пламени подача импульсов прекращается. При отказе контроля пламени трансформатор выдерживает кратковременные повторные попытки поджига в пределах заданного цикла работы.

• Интеграция в промышленные горелки: подходит для коммерческих котлов, печей и нагревательных камер с прерывистым режимом поджига.
• Работа в полевых условиях: температура и конструкция допускают использование в наружных щитах и неотапливаемых помещениях.
• Защита от помех: понижен уровень радиочастотных выбросов уменьшает влияние на датчики и ПЛК в шагах построения систем безопасности.
• Простота монтажа и обслуживания: стандартизированный резьбовой вывод и компактность упрощают замену в полевых условиях.

Экспертное заключение

Q652B1006 целесообразен в системах, где важна воспроизводимость искры при прерывистом поджиге и где нагрузка подчиняется циклическому профилю с допустимым циклом работы 20%. Конфигурация полезна для интеграции в промышленные горелочные модули с автономным управлением, где приоритет — надежная генерация импульсного высоковольтного разряда 14 кВ при допустимых сетевых колебаниях. При проектировании узла рекомендуется учитывать тепловой режим, требования EMC и соблюдать интервалы включения в соответствии с паспортными значениями для обеспечения долговременной стабильности работы.
