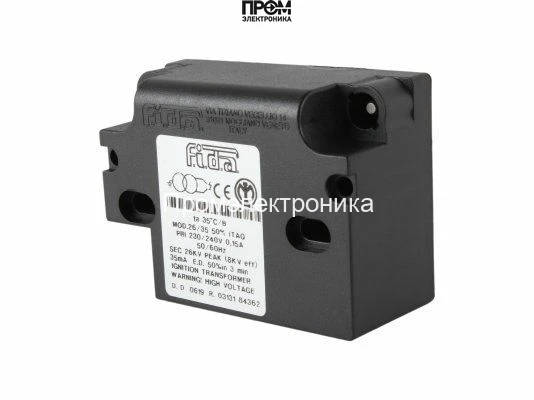

Трансформатор розжига FIDA 26/35 IT TP

Трансформатор розжига FIDA 26/35 IT TP — назначение и область применения

Трансформатор розжига FIDA 26/35 IT TP — это специализированный импульсный источник высокого напряжения класса поджиговых трансформаторов для промышленных и коммерческих горелочных систем. Устройство предназначено для создания контролируемого искрового разряда на запальном электроде и обеспечивает генерацию рабочего высокого напряжения 26 кВ при сети питания 230–240 В, 50–60 Гц. Применяется в горелках газового и жидкого топлива, отопительных агрегатах и модулях автоматического розжига, где требуется повторяемый пробой электрода и устойчивая инициация пламени.

Конструктивные особенности и принцип работы

Конструкция основана на классической трансформаторной схеме с разделением на первичную и вторичную обмотки и воспламенительным формирующим узлом. Первичная обмотка подключается к сетевому питанию через штекерный разъем SATRONIC и элементы защиты. При подаче питания формируется импульсный ток в первичной цепи, который через магнитопроницаемый сердечник преобразуется в высокое вторичное напряжение. Вторичная обмотка имеет высокое число витков и выполнена с усиленной электроизоляцией для обеспечения 26 кВ на выходе.

Работа в непостоянном цикле (ED 50%) означает периодическую нагрузку: трансформатор предназначен для режима с чередованием включения и охлаждения, что снижает тепловые напряжения в изоляции. Компоненты обеспечивают высокий уровень тепло- и электроизоляции — минимизация поверхностных и межвитковых утечек достигается применением термостойкого пластика корпуса и специализированных компаундов вокруг обмоток. Встроенная защита от короткого замыкания и конструктивное ограничение тока (ток поджига 35 мА, сила тока 0.15 А по первичной) предотвращают повреждение при пробое электрода или утечках.

Ключевые технические характеристики

• Выходное напряжение 26 кВ: обеспечивает требуемый потенциал для инициирования стабильного искрового разряда при типичных зазорах электрод–электрод 1–5 мм; влияет на выбор длины и диаметра электрода и кабеля поджига.
• Рабочее напряжение 230–240 В, 50–60 Гц: совместимость с промышленной сетью без дополнительной адаптации питания; частотная толерантность поддерживает стабильность формы импульса.
• ED 50% (непостоянный цикл): эксплуатация в цикле «включено/выключено» уменьшает тепловую нагрузку; важен при проектировании систем с частыми попытками розжига.
• Ток поджига 35 мА и первичный ток 0.15 А: ограничивают энергию импульса, уменьшая износ электрода и риск повторного пробоя изоляции.
• Класс защиты IP44: обеспечивает защиту от брызг и частиц размером более 1 мм; влияет на место монтажа и требования к дополнительной нишевой защите.
• Штекерный разъем SATRONIC и диаметр выводов 4 мм: упрощают интеграцию в модульные горелочные блоки и гарантируют согласование с кабелями поджига.
• Габариты 8.5×3.8×6.2 см и монтаж в любом положении: компактность позволяет устанавливать трансформатор в ограниченных объемах и на разных плоскостях без критических изменений теплового режима.

Сценарии эксплуатации и преимущества

Как работает в практике: при подаче команды розжига управляющий модуль включает питание трансформатора, формируется высоковольтный импульс, искровой разряд возникает между электродом и соплом/массиваной поверхностью, инициируя воспламенение топливовоздушной смеси. После устойчивого горения трансформатор отключается согласно алгоритму защиты.

• Совместимость с горелочной автоматикой: адаптация к SATRONIC-интерфейсу снижает время интеграции в существующие системы.
• Контролируемая энергия импульса: уменьшает эрозию электрода и увеличивает ресурс обслуживания.
• Устойчивость к внешним условиям: работа при разных температурах и защита IP44 уменьшают отказоустойчивость в полевых условиях.
• Безопасность: встроенные средства защиты от короткого замыкания и повышенные диэлектрические характеристики снижают риск повреждения оборудования.
• Физическая компактность и универсальность монтажа: упрощают проектирование пространства горелочного шкафа.

Экспертное заключение

Трансформатор FIDA 26/35 IT TP целесообразен для задач периодического розжига в промышленных и коммерческих горелках с требованиями к контролируемому высоковольтному импульсу и ограниченной энергией разряда. Конструкция ориентирована на устойчивую работу в непостоянном режиме (ED 50%), совместима с SATRONIC-интерфейсом и обеспечивает баланс между необходимой величиной пробойного напряжения и минимизацией износа запальных электродов. Применение оправдано в системах, где важна повторяемость розжига, эксплуатационная безопасность и компактность монтажного решения.
