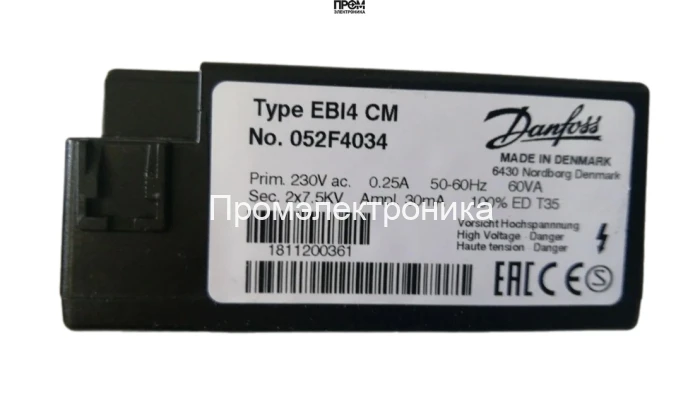

Трансформатор розжига Danfoss EBI4 CM 052F4034

Трансформатор розжига Danfoss EBI4 CM 052F4034 — назначение и область применения

Трансформатор розжига Danfoss EBI4 CM 052F4034 — это специализированный силовой преобразователь высокого напряжения для систем камерного и атмосферного поджига горелок. Устройство класса импульсных трансформаторов предназначено для формирования и подачи импульсного напряжения на электрод поджига с целью инициирования газо- или масляного разряда. Основная функция — генерация стабильной высоковольтной искры при старте горелочного узла и обеспечение устойчивого поджига в циклах розжига.

Конструктивные особенности и принцип работы

Конструкция основана на тороидальном/шаговом магнитопроводе с импульсной первичной обмоткой, рассчитанной на сеть 230 В, 50/60 Гц, и вторичной обмотке, формирующей два раздельных выхода высокого напряжения 2х7.5 кВ. Применяется схема гальванической развязки первичной и вторичной частей для соблюдения европейских требований электробезопасности. Низковольтная первичная цепь рассчитана на номинальный ток 0.25 А и мощность 60 Вт, что соответствует импульсному режиму работы трансформатора в составе электронных или электромеханических систем управления горением.

Принцип работы: при подаче питающего напряжения первичная обмотка заряжает магнитопровод, затем управляющий модуль или встроенная коммутация формирует кратковременные импульсы тока, индуцирующие на вторичных обмотках высокое напряжение, подаваемое на электроды поджига. Высокое напряжение выдаётся через штекерные разъёмы Ø4 мм, что обеспечивает совместимость с типовыми кабелями поджига. Конструкция допускает режим длительной работы ED(DU) = 100%, что указывает на устойчивость к продолжительным циклам включения и минимальную деградацию при непрерывной эксплуатации.

Ключевые технические характеристики

• Напряжение поджига 2х7.5 кВ: обеспечивает достаточный электрический потенциал для пробоя зазора электрода в широком диапазоне давления и состава топлива, снижая вероятность пропуска розжига в неблагоприятных условиях.
• Мощность 60 Вт: соотносится с номинальным потреблением первичной обмотки; влияет на скорость заряда магнитопровода и устойчивость генерации импульсов при повторных попытках поджига.
• Ток первичной 0.25 А: определяет тепловую нагрузку на первичную цепь и совместимость с предохранительными элементами и источниками питания горелочного шкафа.
• Ток поджига 30 мА: контролирует энергию искрового разряда; достаточен для ионизации канала розжига без избыточного износа электрода.
• ED(DU) 100%: допускает длительные циклы работы без требований на временные интервалы покоя, важно для систем с частыми запусками или длительным горением.
• Штекерные разъёмы Ø4 мм и длина питания 400 мм: упрощают монтаж и замену; физические размеры и конфигурация разъёмов совместимы с типичными монтажными схемами горелочных модулей.
• Альтернативный артикул T130/3 и происхождение: фабричная идентификация и страна изготовления — Дания, что определяет стандарты контроля качества и сертификационные требования.

Сценарии эксплуатации и преимущества

Трансформатор применяется в промышленных и коммунальных горелочных установках: котельных, топочных агрегатах, моделях атмосферных и камерных горелок, где требуется надёжный искровой поджиг. Он подходит для модернизации систем управления горением и замены старых модулей с сопоставимыми габаритами и электрическими интерфейсами.

• Совместимость с 230 В/50–60 Гц: позволяет интегрировать устройство в стандартную сеть без дополнительных преобразователей.
• Высокая частота циклов поджига: эксплуатация в режимах с частыми запусками благодаря ED=100% и стабильной тепловой устойчивости.
• Унифицированные разъёмы: упрощают сервис и сокращают время на монтаж.
• Чёткие электротехнические параметры: облегчают расчёт защитных устройств и выбор кабельных сечений.

Экспертное заключение

Трансформатор Danfoss EBI4 CM 052F4034 предназначен для задач стабильного искрового поджига при бытовых и промышленных нагрузках, где важна повторяемость импульсов, тепловая устойчивость и совместимость с типовыми разъёмами. При подборе к конкретной горелочной системе необходимо согласовать величины поджига (2х7.5 кВ, 30 мА), параметры питания и механические интерфейсы (штекеры Ø4 мм, длина кабеля 400 мм) для обеспечения корректной интеграции и надёжной работы в заданных эксплуатационных условиях.
