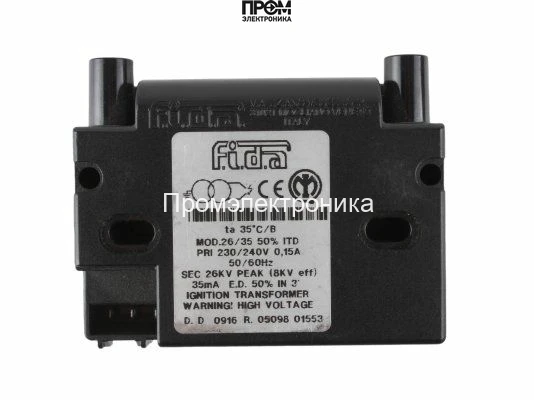

Трансформатор розжига FIDA 26/35 ITD

Полное техническое наименование и назначение

Трансформатор розжига FIDA 26/35 ITD — это высоковольтный аппарат класса трансформаторов поджига, предназначенный для формирования стабильных импульсов высокого напряжения в системе розжига промышленных и бытовых горелок. Устройство относится к классу электроаппаратуры для газопламенных горелочных агрегатов и применяется в отопительных и климатических установках, котельных модулях и автоматизированных системах подачи топлива. Основная функция — постоянное преобразование сети 220–230 В в импульсное высокое напряжение порядка 26 кВ для создания искрового зазора и инициирования горения.

Конструктивные особенности и принцип работы

Конструкция реализована по типичной схеме низковольтной обмотки, ферритного или магнитопроводного сердечника и вторичной высоковольтной обмотки с повышающим коэффициентом. Входное напряжение сети 220–230 В поступает на первичную обмотку через фильтр электромагнитных помех и защитные элементы. Трансформатор использует комбинированную технологию изоляции: многослойная диэлектрическая обмотка и высоковольтная оболочка, обеспечивающие требуемый класс изоляции для 26 кВ и рабочую частоту 50/60 Гц.

Принцип работы основан на трансформации переменного напряжения с сохранением синфазности и минимизации паразитных емкостей. При подаче питания формируются периодические высоковольтные пики на вторичной обмотке; величина тока поджига ограничена номиналом вторичной цепи и составляет 35 мА, что определяет характер искрового разряда и энергию, передаваемую на электроды. В устройство интегрирован штекерный интерфейс для низковольтного подключения и высоковольтные разъемы диаметром 4 мм для прокладки проводников к электродам.

Ключевые технические характеристики

• Напряжение поджига 26 кВ: при заданном значении обеспечивается достаточный потенциал для преодоления диэлектрического сопротивления рабочего зазора и уверенного пробоя воздуха в диапазоне типичных электродных расстояний, что влияет на стабильность первого пуска.
• Ток поджига 35 мА: ограничивает энергию искрового импульса, снижая риск термического повреждения электродов при частых циклах розжига, определяя долговечность контактных элементов и минимальное потребление при удерживающем режиме.
• Сила тока первичной цепи 0.15 А: определяет тепловую нагрузку на первичную обмотку и требования к сечению питающих проводников; при этом трансформатор работает в заданном диапазоне без перегрева при соблюдении режима ED 50%.
• Продолжительность работы ED 50%: указывает допустимый рабочий цикл (нагрузка/отдых), что важно при интеграции в автоматизированные циклы розжига с частыми повторными попытками.
• Класс пылевлагозащиты IP44: гарантирует защиту от твердых частиц диаметром более 1 мм и брызг воды, что расширяет сферу монтажа до защищённых технических помещений без непосредственного контакта с агрессивной средой.
• Габариты 85×38×69 мм и масса 0.21 кг: компактность и низкая масса упрощают механическую интеграцию в узлы управления горелками и позволяют разместить блок в корпусе горелочного блока или монтажной коробке.
• Рабочая частота 50/60 Гц: совместимость с сетями стандарта европейского и международного исполнения, отсутствие необходимости дополнительных частотных адаптеров.

Сценарии эксплуатации и преимущества

Ниже перечислены практические сценарии применения и эксплуатационные преимущества при интеграции трансформатора в реальные системы.

• Монтаж в котельных установках и газовых горелках с автоматикой розжига: обеспечивает надежную и быструю инициацию пламени при стандартных условиях эксплуатации.
• Применение в климатических и вентиляционных агрегатах, где требуется компактный высоковольтный источник с предсказуемым рабочим циклом.
• Использование в опытно-эксплуатационных стендах и сервисном обслуживании для тестирования электродов и проверок систем зажигания благодаря стабильной амплитуде импульса.
• Преимущества: компактность, стандартизированные штекерные соединения, высокий класс изоляции и совместимость с сетями 50/60 Гц; эксплуатационная предсказуемость за счет ограничения тока и указанного рабочего цикла.

Экспертное заключение

Исходя из характеристик, Трансформатор розжига FIDA 26/35 ITD соответствует требованиям к источникам высоковольтных импульсов для типовых горелочных систем с цикличной работой и ограниченной продолжительностью включения. Рекомендуется к применению в системах, где критичны воспроизводимость искрового разряда, защита от внешних воздействий класса IP44 и ограничение энергии импульса на уровне заданных миллиампер. При проектировании систем учитывайте ED 50% и теплоотвод от первичной цепи; для условий постоянной высокой частоты розжига целесообразно предусмотреть дополнительные интервалы охлаждения и контроль температуры окружающей среды.
