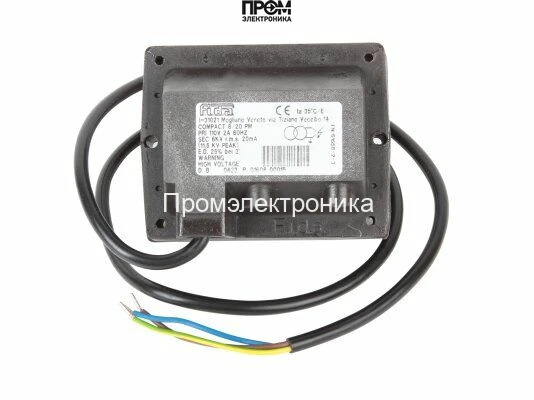

Трансформатор розжига Elco 65323231

Трансформатор розжига Elco 65323231 — техническое назначение

Трансформатор розжига Elco 65323231 — это специализированный импульсный трансформатор для систем запального узла отопительных горелок. Устройство принадлежит к классу компонентов розжига, предназначенных для преобразования сетевого напряжения в высоковольтный импульс, обеспечивающий формирование искрового разряда между электродами. Основная задача — генерация пробивного напряжения 8 кВ при управляемой величине тока и коротком рабочем цикле.

Конструктивные особенности и принцип работы

Конструкция соответствует типовой схеме трансформатора поджига: первичная обмотка на ферритном или силовом сердечнике подключается к сети через управляющую схему горелки; вторичная обмотка выполнена с большим числом витков для получения высокого коэффициента трансформации. Внутренние материалы электроизоляции и оконная изоляция подобраны с учётом рабочих импульсных напряжений и температурного режима, что критично для обеспечения класса пылевлагозащиты IP44 и продолжительной эксплуатации в котловых помещениях.

Принцип работы: при подаче питания первичная обмотка заряжает магнитопровод, управляющая электроника размыкает/замыкает ток, что формирует крутой фронт на вторичной обмотке и генерирует высоковольтный импульс порядка 8 кВ. Ограничительная индуктивность и паразитные ёмкости определяют форму импульса и длительность, а рассчитанная величина тока вторичной цепи (20 мА) ограничивает энергию разряда, снижая риск разрушения электродов и изоляции. Частота коммутации указана как 60 Гц, что ориентирует устройство на стандартные сети и совместимость с управляющими блоками соответствующей частоты.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает устойчивый пробой межэлектродного промежутка при стандартных расстояниях и газовых составах; критично для надёжного воспламенения топлива при разных условиях подачи.
• Ток поджига 20 мА: лимитирует энергу разряда, минимизирует эрозию электродов и тепловую нагрузку на изоляцию, что прямо влияет на ресурс узла розжига.
• Сила тока 2 А (первичная): задаёт рабочую нагрузку на питающую линию и определяет требования к предохранителям и коммутационной части системы.
• ED(DU) 25%: означает допускаемую продолжительность включения в цикле (дuty cycle). Для частых серийных поджига это предельный режим: требуется обеспечить период охлаждения для предотвращения термического старения.
• Частота 60 Гц: совместимость с сетями и управляющей логикой, влияет на формирование импульса и синхронизацию с драйвером.
• Штекерные разъёмы 4 мм и длина кабеля 960 мм: стандартные интерфейсы для подключения электродов и питания; длина кабеля обеспечивает удобство монтажа и минимизирует необходимость удлинения, что снижает потери и помехи.
• Класс IP44, габариты 14.5x12.5x10 см, вес 1.95 кг: компактный форм-фактор с базовой защитой от брызг и твёрдых частиц; учитывайте требования к установке в нагревательных отсеках с ограниченной вентиляцией.
• Производитель — Италия (Elco): указывает на соблюдение европейских стандартов производства и контроль качества компонентов.

Сценарии эксплуатации и преимущества

Как работает в типичных условиях и для чего нужен: устройство применяется в газовых и жидкотопливных горелках, где требуется быстрый и воспроизводимый розжиг. При старте горелки трансформатор генерирует серию импульсов, пока камера сгорания не достигнет устойчивой фазы горения. В сценариях с низким давлением топлива или высоким содержанием инертов более высокое пробивное напряжение повышает вероятность инициирования плазмы.

• Совместимость с модульной электроникой: интеграция с блоками управления горелками, в т.ч. с фазовой коммутацией.
• Ограниченный рабочий цикл (25%): защищает от термической перегрузки в режимах частых повторных поджигов; рекомендуется проектировать циклы с учетом интервалов охлаждения.
• Искровая безопасность: ограничение вторичного тока снижает вероятность образования длительных дуг и повреждения сопутствующих компонентов.
• Удобство монтажа: 4 мм разъёмы и ~960 мм кабель для питания упрощают подключение на обслуживаемых узлах.

Экспертное заключение

Трансформатор розжига Elco 65323231 подходит для применений, где требуются воспроизводимые импульсы высокого напряжения при ограничении энергии разряда. Модель целесообразна в стандартных бытовых и промышленных горелочных модулях с предсказуемыми циклами включения. При проектировании системы следует учитывать ED 25% и предусмотреть схемы охлаждения и управления, соответствующие первичным токам и частоте 60 Гц. Для задач с непрерывными или частыми повторными поджигами рекомендуется выбирать трансформаторы с более высоким допустимым ED или предусмотреть резервирование.
