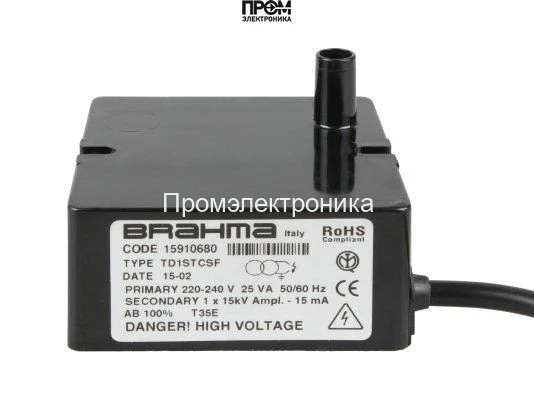

Трансформатор розжига Brahma TD1STCSF 15910680

Трансформатор розжига Brahma TD1STCSF 15910680 — назначение и техническое определение

Brahma TD1STCSF 15910680 — это модульный высоковольтный трансформатор розжига, предназначенный для формирования импульсного высокого напряжения в газовых и жидкотопливных горелочных узлах. Устройство относится к классу электронных модулей поджига с одним выходом высокого напряжения и применяется в стационарных котельных, отопительных агрегатах и промышленных тепловых установках. Его основная функция — формирование контролируемого искрового разряда для надёжной и повторяемой инициации горения при штатных и пусковых режимах работы.

Конструктивные особенности и принцип работы

Агрегат реализует топологию с высокочастотным электронным генератором и импульсным повышающим трансформатором. На вход преобразователь принимает стандартное сетевое напряжение 220–240 В, преобразует питание через транзисторный или полупроводниковый ключ в импульсный режим и резонансную или индуктивную секцию, что позволяет на вторичной обмотке получить импульсное высокое напряжение. Формирование искры происходит за счёт быстрого нарастания напряжения на вторичной цепи и пробоя межэлектродного промежутка свечи розжига; длина и форма импульса определяют вероятность пробоя при заданной величине загрязнений и давлении топливно-воздушной смеси.

Вторичная обмотка выполнена с учётом увеличенных электрических полей; изоляция и конструкционные зазоры проектируются с учётом критерия диэлектрической прочности и предотвращения частичных разрядов. Высокочастотная топология уменьшает габариты сердечника и потери на перемагничивание, но требует внимания к электромагнитной совместимости (EMI) и фильтрации входных цепей. Механическая компоновка — компактный корпус с креплением винтами и штекерным разъёмом для HV-провода; в комплекте — сетевой провод длиной 350 мм. Корпус не имеет пыле- и влагозащиты (IP00), поэтому монтаж предполагается внутри шкафа или защищённого отсека. Производитель — Италия, что указывает на соответствие типовым инженерным практикам производства подобных модулей.

Ключевые технические характеристики

• Входное напряжение 220–240 В: совместимость с типовыми электрическими сетями упрощает интеграцию в котлы и горелочные панели без дополнительных преобразователей; при колебаниях напряжения требуется проверка входной устойчивости и, при необходимости, установка стабилизации или предохранителей.
• Выходное напряжение 1x15 кВ: обеспечивает достаточную электрическую прочность для пробоя стандартных свечей розжига; величина определяет максимально допустимый зазор между электродами и влияет на вероятность отказа при загрязнении контактов и повышенной влажности.
• Одновыходная конфигурация: снижает сложности трассировки HV-линии и минимизирует паразитные емкости, что повышает воспроизводимость импульса и упрощает диагностику в полевых условиях.
• Высокочастотная импульсная схема: уменьшает массу и тепловыделение по сравнению с низкочастотными трансформаторами, но требует грамотного экранирования и фильтрации цепей для снижения наведённых помех на периферийную автоматику.
• Класс защиты IP00: накладывает жёсткое требование по размещению внутри шкафов; отсутствие защиты увеличивает риск абразивного износа изоляции при запылённости и коррозии при повышенной влажности.
• Механическое и электрическое подключение: винтовое крепление и штекерный разъём ускоряют замену модуля и уменьшают время простоя при техническом обслуживании, но требуют контроля моментов затяжки и состояния контактов для предотвращения переходных сопротивлений.

Сценарии эксплуатации и преимущества

Практические сценарии включают: пусковые циклы в котельных при периодическом розжиге горелок, резервные поджиги в системах с автоперезапуском, применение в компактных горелочных модулях с ограниченным пространством для установки силовой электроники. В промышленной эксплуатации важны условия окружающей среды: пылеобразование, конденсация и химическое воздействие могут сокращать ресурс изоляции и увеличивать частоту обслуживания.

• Интеграция в типовые схемы управления: за счёт стандартного входа и разъёмов модуль легко вписывается в существующие контроллеры горелок.
• Быстрая реакция и повторяемость поджига: импульсная HF-топология даёт стабильные по форме импульсы, что критично при циклической работе и частых пусках.
• Снижение габаритов при сохранении выходной энергии: позволяет реализовать компактные шкафы управления и уменьшить массу монтажных узлов.
• Упрощённое сервисное обслуживание: модульная конструкция и штекерное подключение ускоряют локализацию неисправностей и замену узлов без длительной разборки агрегата.

Экспертное заключение

Brahma TD1STCSF 15910680 целесообразен в системах, где требуется компактный, сервисноориентированный модуль для формирования искрового поджига при стандартном сетевом питании. Модель подходит для цикличных режимов и ограниченных монтажных пространств при условии размещения в защищённой от пыли и влаги среде. При проектировании системы следует учитывать необходимость экранирования и фильтрации для обеспечения EMC, предусмотреть мероприятия по защите изоляции от конденсата и абразивного износа, а также оценить длину и тип высоковольтного кабеля с учётом паразитных емкостей и требований к зазорам.
