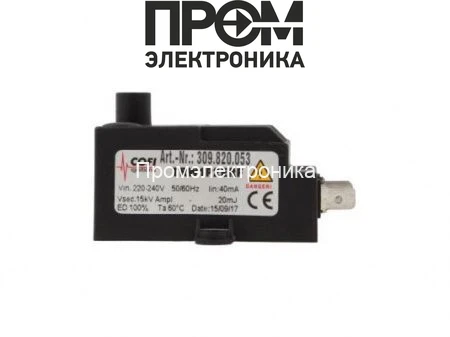

Трансформатор розжига Cofi TRW1P2ERF

Трансформатор розжига Cofi TRW1P2ERF — назначение и область применения

Технический модуль Трансформатор розжига Cofi TRW1P2ERF предназначен для формирования высоковольтного разряда, необходимого для воспламенения топливной смеси в горелочных и отопительных устройствах. Это изделие классической архитектуры импульсных/статичных трансформаторов розжига, используемое в промышленной и коммунальной теплоэнергетике для запуска газовых, дизельных горелок и тепловых пушек. Основная функция — генерировать устойчивое высокое напряжение для инициации искрового разряда при повторяющихся циклах поджига.

Конструктивные особенности и принцип работы

Корпус выполнен из ударопрочного полимерного композита, обеспечивающего изоляционную защиту и механическую стойкость. Внутри расположен трансформатор с первичной и вторичной обмотками, намотанными на магнитопроводе, оптимизированном для минимизации рассеяния магнитного потока и тепловых потерь.

Принцип работы основан на повышающей трансформации переменного или импульсного входного напряжения: при подаче питания в первичную обмотку через магнитопровод индуцируется переменное магнитное поле, которое наводит вторичную ЭДС, формирующуюся в виде высоковольтного импульса. Важная конструктивная деталь — геометрия вторичной обмотки и применение изоляционных прокладок, рассчитанных на выдерживание 15 кВ на выходе и предотвращение частичных разрядов внутри корпуса.

Электрическая цепь рассчитана на продолжительную работу в режиме ED 100%, что означает устойчивое тепловое состояние при длительных циклах эксплуатации без требования периодических пауз. Ограничение тока во вторичной цепи реализовано через конструктивную индуктивность и внутренние предохранительные элементы; номинальный рабочий выходной ток поджига составляет 5 мА, что соответствует стандартным требованиям к образованию стабильной искры без избыточного пробоя компонентов горелочного узла.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает напряжение достаточное для формирования искрового разряда на зазорe типичных электродов горелок и тепловых пушек, снижая вероятность ложного срабатывания при загрязнении изоляции.
• Ток поджига 5 мА: гарантирует энергию искры, необходимую для воспламенения рабочего топлива, при этом ограничивает мощность разряда и уменьшает износ электродов.
• ED 100% (продолжительная работа): позволяет использовать трансформатор в условиях частого или непрерывного розжига без перегрева, уменьшает требования по резервированию и частоте обслуживания.
• Полимерный ударопрочный корпус: повышает устойчивость к механическим воздействиям, защищает внутренние обмотки от влаги и пыли, обеспечивает электрическую защиту до заявленного напряжения.
• Производство — Италия: соответствует отраслевым нормам и стандартам качества материалов и изоляции, типичным для европейских изделий данной категории.

Сценарии эксплуатации и преимущества

Типичные сценарии: последовательный розжиг газовой горелки в котельной с частыми циклами включения, использование в мобильных и стационарных тепловых пушках, замена штатных модулей розжига при ремонте горелочного оборудования. Встраивание возможно в системы с различными управляющими схемами благодаря стандартным габаритам и типам электрических выводов. Допускается эксплуатация в помещениях с регламентируемой вытяжкой и температурными режимами, предусмотренными для отопительного оборудования.

• Стабильность формирования искры при изменениях входного напряжения и температурного режима.
• Длительная непрерывная эксплуатация без охлаждающей паузы благодаря ED 100%.
• Ограниченный выходной ток снижает механический износ электродов и снижает риск пробоя вторичных цепей.
• Устойчивость корпуса к внешним воздействиям облегчает монтаж в полевых условиях.

Экспертное заключение

Модуль Cofi TRW1P2ERF подходит для задач многократного и длительного розжига в промышленной и коммунальной теплоэнергетике, где требуется стабильное формирование искрового разряда при 15 кВ и контролируемом токоограничении 5 мА. Конструкция и режим работы делают его технически обоснованным выбором для замены и ремонта горелочных узлов, совместимых со стандартными параметрами трансформаторов розжига. При проектировании систем поджига следует учитывать соответствие материалов изоляции рабочим температурам и требования по электроизоляции, принятым в эксплуатации отопительных систем.
