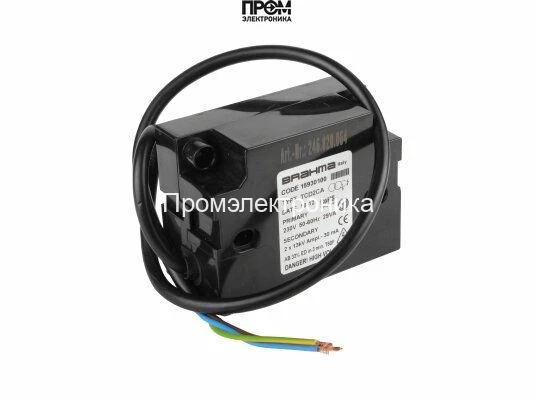

Трансформатор розжига Brahma TCD2CA 15930100

Трансформатор розжига Brahma TCD2CA 15930100 — назначение и область применения

Трансформатор розжига Brahma TCD2CA 15930100 представляет собой специализированный силовой источник импульсного высокого напряжения для систем горения. Это устройство класса «трансформаторы розжига» предназначено для формирования кратковременных импульсов порядка 13 кВ, необходимых для создания стабильного электрического разряда в камерах сгорания газовых и жидкотопливных горелок. Основная функция — обеспечение надежного зажигания топлива посредством электрического искрового разряда при заданных режимах работы.

Устройство применяется в промышленном и бытовом оборудовании — отопительных горелках, котлах, промышленных горелочных модулях, где требуется согласованная работа с управляющей электроникой и соблюдение электромагнитной совместимости.

Конструктивные особенности и принцип работы

Конструкция основана на ферритном магнитопроводе с обмотками высокого и низкого напряжения и электронной схеме формирования импульсов. Входной силовой узел рассчитан на сетевое напряжение 220 В, частоту 50/60 Гц и обеспечивает преобразование с понижением/повышением через индуктивные соотношения обмоток.

Принцип работы: электронный драйвер формирует импульсный ток в первичной обмотке; через ферритный сердечник передается энергия, на вторичной обмотке накапливается высокий потенциал, формирующий импульс с амплитудой до 13 кВ и током поджига порядка 30 мА. Для ограничения перенапряжений и защиты схемы интегрирован варистор, обеспечивающий клиппинг коротких перенапряжений. ЕМС‑фильтр уменьшает наведённые помехи на питающей сети, снижая вероятность ложных срабатываний и помех в периферийной электронике.

Охлаждение и теплоотвод проектированы для режима непостоянной работы с коэффициентом ED = 33 %. Корпус из термостойкого пластика обеспечивает электрическую изоляцию и механическую защиту; монтаж возможен в любом положении благодаря овальным монтажным отверстиям. Класс пылевлагозащиты указан как IP00, что предполагает эксплуатацию в закрытых, контролируемых средах без прямого воздействия влаги и пыли.

Ключевые технические характеристики

• Напряжение поджига — 13 кВ: обеспечивает величину электрического поля, достаточную для пробоя газового зазора и инициирования стабильного искрового разряда при стандартных зазорах электрода; влияет на расстояние и стабильность искрового промежутка.
• Ток поджига — 30 мА: ограничивает энергию импульса, снижая износ электродов и минимизируя электромагнитные выбросы при сохранении надёжного зажигания.
• Входное напряжение — 220 В, частота 50/60 Гц: совместимость с широким диапазоном сетевых систем; допускает использование в глобальных приложениях без трансформации питания.
• Продолжительность работы ED 33 %: указывает на допустимый рабочий цикл; при длительном непрерывном функционировании требуется оценка теплового режима и возможная организация дополнительного охлаждения.
• Длина кабеля питания 560 мм и штекерные разъёмы 4 мм: упрощают интеграцию в существующие кабельные магистрали и обеспечивают стандартизированное подключение к модулям управления и электродам.
• Встроенный варистор и ЕМС‑фильтр: снижают риск повреждения от бросков сети и минимизируют электромагнитные помехи, что важно при работе рядом с чувствительной электроникой и при соблюдении нормативов ЭМС.
• Класс пылевлагозащиты IP00: требует установки в герметичные корпуса или защищённые от влаги отсеки для предотвращения коррозии и токов утечки.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: контроллер горелки подаёт командный сигнал на модуль розжига; трансформатор по сигналу электронного драйвера формирует импульс высокого напряжения, который через высоковольтные выводы создаёт искру между электродами. Стабильность разряда определяется согласованием импеданса кабеля высоковольтной линии, длиной и диаметром разъёмов, а также состоянием электродов.

• Интеграция с газовыми горелками: обеспечивает быстрый и повторяемый старт в рабочих циклах котлов и промышленных горелок.
• Надёжность при коротких циклах: рассчитан на режимы с высоким числом включений при соблюдении ED 33 % и корректной теплоразвёртке.
• Защита от перенапряжений: варистор и ферритная конструкция уменьшают вероятность отказов при помехах сети.
• Соответствие ЭМС: встроенный фильтр снижает излучение, упрощая прохождение требований электромагнитной совместимости.
• Удобство монтажа: стандартные разъёмы и компактные габариты (≈ 8.6×3.55×7 см) облегчают замену и модернизацию модулей розжига.

Экспертное заключение

Трансформатор розжига Brahma TCD2CA 15930100 предназначен для задач инициирования искрового разряда в системах горения с типовыми требованиями по напряжению 13 кВ и току 30 мА. Конструкция ориентирована на применение в контролируемых условиях с учётом режима ED 33 % и требованием защиты от перенапряжений. Рекомендуется использовать в закрытых отсеках или в корпусах с соответствующей степенью защиты при интеграции в отопительные и промышленные горелочные установки.

Как работает устройство в словах пользователя: при команде розжига модуль формирует импульс 13 кВ, который создаёт искру для поджига топлива. Для чего нужен: для инициирования воспламенения при автоматическом управлении горелкой, обеспечивая повторяемость и управляемость процесса зажигания.
