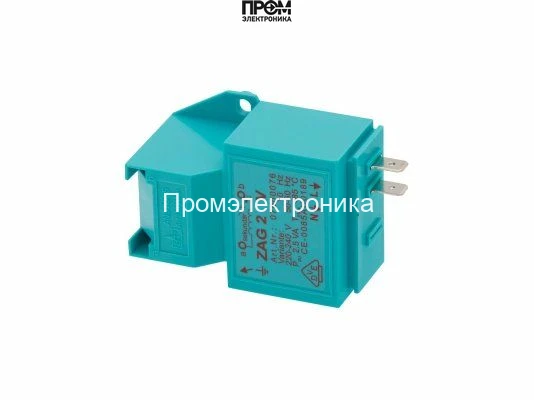

Трансформатор поджига Anstoss ZAG 2 V

Трансформатор поджига Anstoss ZAG 2 V — назначение и область применения

Трансформатор поджига Anstoss ZAG 2 V — это специализированный электромагнитный преобразователь, предназначенный для получения импульсного или непрерывного высокого напряжения из сетевого переменного напряжения 220–240 В с выходом порядка 12 кВ. Применяется в системах розжига газовых и жидкотопливных горелок, в узлах автоматического розжига котлов, промышленных печей и лабораторных стендов, где требуется формирование искрового разряда для воспламенения топливовоздушной смеси. Основная функция устройства — формирование стабильного высокого напряжения для инициирования искрового разряда при повторяющихся циклах поджига.

Конструктивные особенности и принцип работы

Конструкция трансформатора включает первичную и вторичную обмотки, намотанные на магнитопровод с ферритовым или ламинированным сердечником, обеспечивающим требуемую индуктивность и минимизацию потерь на вихревые токи. Принцип работы основан на законе электромагнитной индукции: при подаче переменного сетевого напряжения на первичную обмотку в магнитопроводе создаётся изменяющийся магнитный поток, который индуцирует во вторичной обмотке напряжение, пропорциональное числу витков и коэффициенту трансформации.

Устройство формирует высокий потенциал на выходных выводах за счёт высокой витковой пропорции вторичной обмотки и конструктивного увеличения числа витков, выполненных с применением высокопрочной изоляции. Для обеспечения изоляционной прочности на напряжениях порядка 12 кВ применяются материалы класса диэлектрической прочности, заливка компаундом или многослойная изоляция между витками. Компактный пластиковый корпус обеспечивает защиту от механических воздействий и упрощает интеграцию в агрегаты; штекерные разъёмы — типовое решение для быстрого подключения питания и кабелей поджига.

Ключевые технические характеристики

• Входное напряжение 220–240 В: совместимость с европейскими сетями питания позволяет прямую замену в типовых горелочных блоках без дополнительных источник питания.
• Выходное напряжение ≈12 кВ: достаточное для формирования искрового промежутка стандартного размера (1–5 мм) при рабочих условиях горелки; влияет на стабильность поджига при изменении расстояния между электродами и загрязнении изоляции.
• Тип корпуса: пластиковый, штекерные разъёмы: упрощают монтаж и сервисный доступ; пластиковый корпус снижает массу и уменьшает тепловую инерцию, но требует контроля условий эксплуатации в агрессивной среде.
• Изоляция и защита: применение многослойной изоляции и соответствие практикам класса изоляции для HV-обмоток минимизируют риск пробоя и продлевают ресурс при циклическом режиме работы.
• Габаритная компактность: облегчает интеграцию в ограниченные монтажные пространства и уменьшает длину высоковольтных трасс, что снижает вероятности утечек и паразитных разрядов.

Сценарии эксплуатации и преимущества

Для чего нужен и как используется: трансформатор служит как первичный компонент системы розжига — он генерирует высокое напряжение для искрового разряда, который воспламеняет топливовоздушную смесь в камере сгорания. В типовом цикле управления горелкой контроллер подаёт питание на первичную обмотку трансформатора, формируется высокий потенциал на электродах, происходит искра, после чего осуществляется подача топлива и переход в рабочий режим.

• Интеграция в автоматические модули розжига: подходит для установки в блоки управления горелками и котлов с типовыми разъёмами.
• Надёжность в циклическом режиме: за счёт конструктивных мер по изоляции и теплоотводу выдерживает многократные включения в процессе запуска оборудования.
• Упрощённое обслуживание: штекерные соединения ускоряют замену и диагностику при монтаже на месте эксплуатации.
• Совместимость со стандартными электродами и кабелями поджига: уменьшает требования к переналадке существующих систем.

Экспертное заключение

Anstoss ZAG 2 V целесообразен в качестве модуля розжига в стандартных промышленных и коммунально-бытовых установках, где необходим стабильный высоковольтный подвод для формирования искрового разряда при напряжении около 12 кВ. Модель подходит для циклической работы с частыми запусками и выключениями, при условии соблюдения требований по изоляции и монтажу. Для проектирования систем с более жёсткими требованиями по энергетике разряда или для атмосфер с агрессивными воздействиями следует учитывать дополнительные меры по защите корпуса и по отводу тепла.

Как работает: первичная обмотка получает сетевое напряжение, магнитопровод индуцирует высокий потенциал во вторичной, вторичная формирует искровой разряд на электродах.

Для чего нужен: инициирование устойчивого пламени в горелочных и котельных установках путём создания контролируемого искрового разряда.
