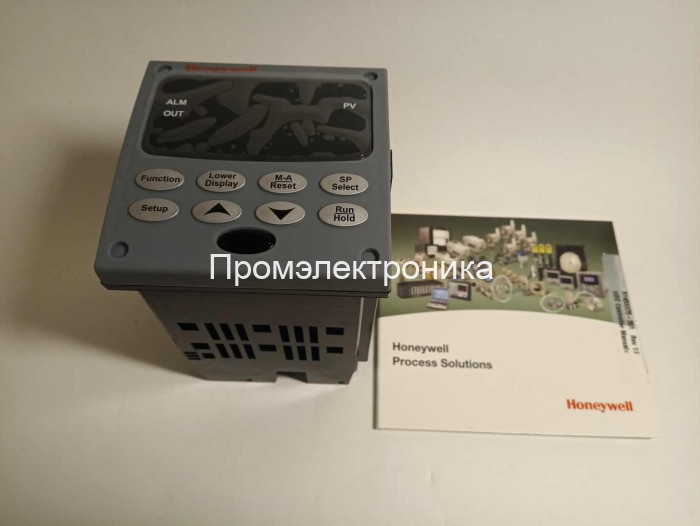

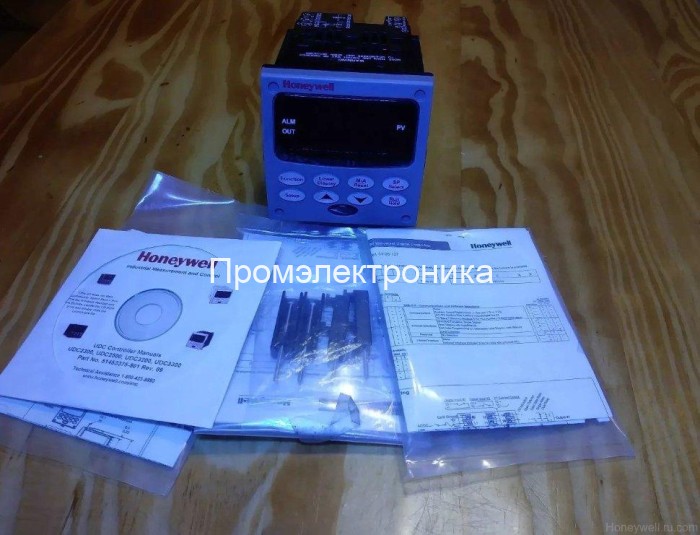

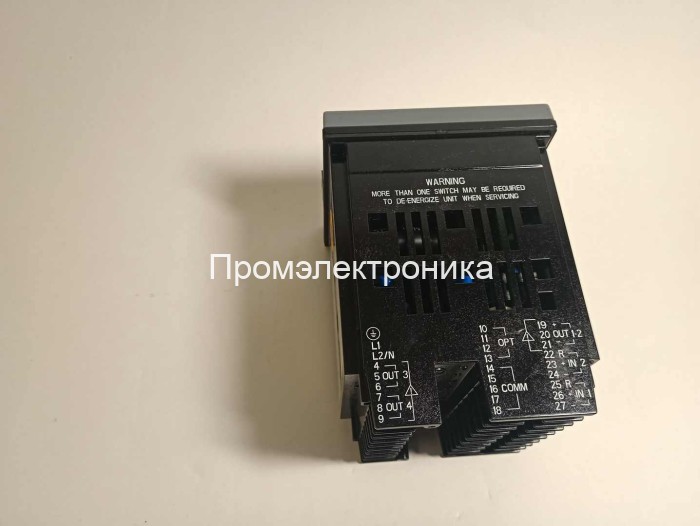

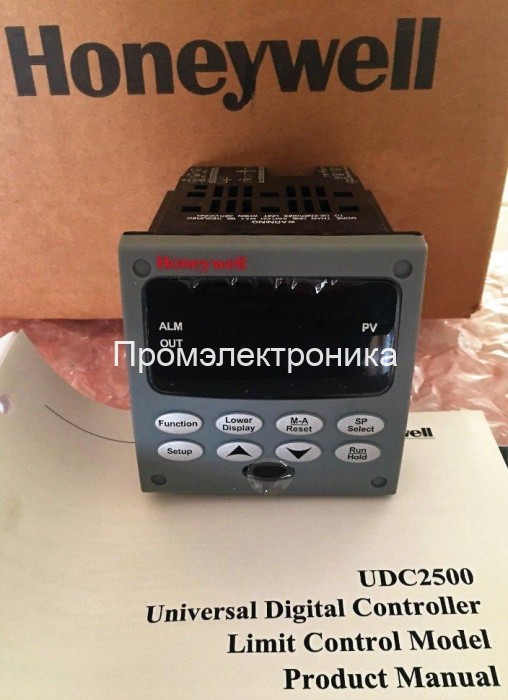

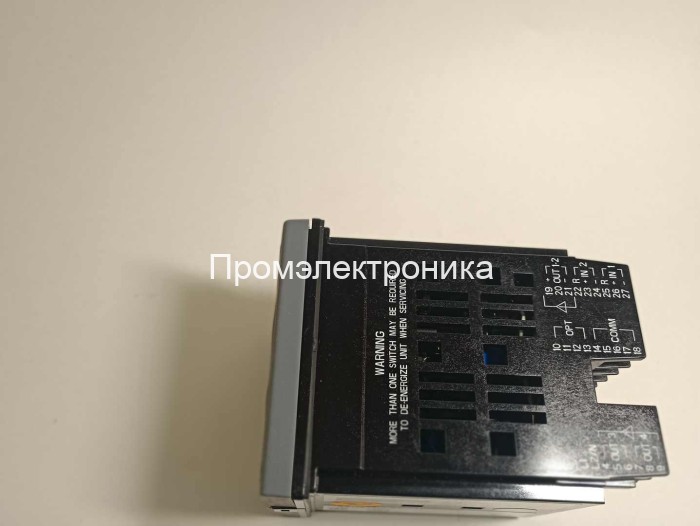

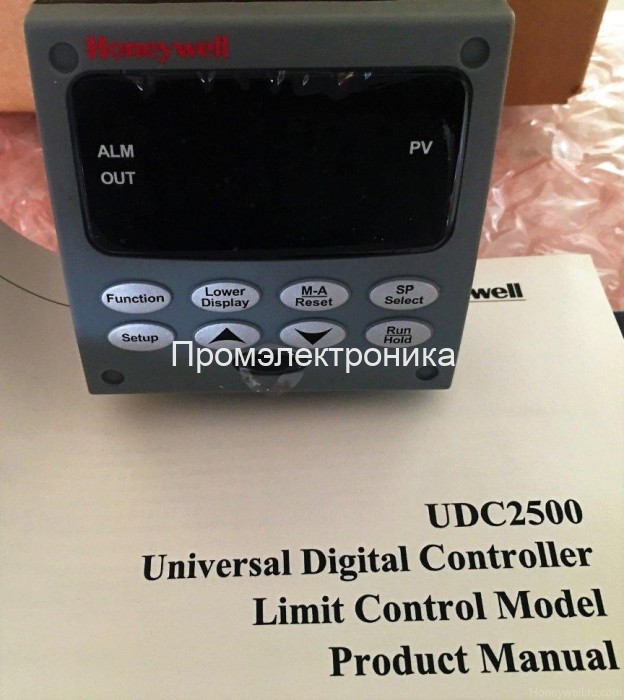

Honeywell UDC2500

Ниже представлено максимально детальное и масштабное описание цифрового контроллера Honeywell UDC2500 (часто именуемого также Honeywell DC2500)

Компания Промэлектроника - официальный дилер Honeywell. У нас вы можете купить контроллер Honeywell UDC2500, получить всю необходимую консультацию, а также воспользоваться сервисным обслуживанием и гарантированной поддержкой. Связаться с нами можно по электронной почте sales@prom-elec.com

1. Краткое вступление: что такое Honeywell UDC2500?

Honeywell UDC2500 (или Honeywell DC2500) – это усовершенствованный универсальный цифровой контроллер в компактном корпусе формата 1/4 DIN. Он разработан на основе популярной модели UDC2300 и вобрал в себя все лучшие возможности своего предшественника, а также получил дополнительную функциональность. При сохранении доступной цены прибор предоставляет точность измерений на уровне 0,25% и обновленную элементную базу.

Назначение UDC2500 – измерение и управление основными технологическими параметрами, в первую очередь температурой, но также давлением, уровнем, влажностью и другими физическими величинами. Honeywell UDC2500 ориентирован на широкий спектр промышленного и лабораторного применения: от печей и сушилок, до климатических камер и упаковочных машин.

2. Области применения: где UDC2500 показывает максимальную эффективность

• Печи и сушилки
  Для точного поддержания заданной температуры в тепловых процессах крайне важно иметь надежный контроллер. UDC2500 обеспечивает высокую стабильность и минимальное отклонение от заданной уставки, благодаря быстрому циклу дискретизации (166 мс).
• Климатические камеры
  При исследовании материалов, продуктов или оборудования в контролируемых условиях важна многопараметрическая точность. UDC2500 способен одновременно работать с несколькими сигналами, что позволяет контролировать, например, температуру и влажность.
• Упаковочные машины
  В упаковочном оборудовании нередко требуется отслеживать как сам технологический процесс, так и параметры окружающей среды. Благодаря возможности подключения через Ethernet или Modbus, UDC2500 отлично интегрируется в общую систему управления предприятием.
• Пластмассообрабатывающие машины
  В пресс-формах и экструзионных линиях, где температура играет ключевую роль в качестве готового продукта, точность Honeywell UDC2500 в 0,25% позволяет достичь стабильного результата.
• Любые другие сферы
  Контроллер настраивается под широчайший спектр технологических процессов, в том числе в лабораторных условиях или на опытных установках.

3. Ключевые преимущества и особенности контроллера Honeywell UDC2500

3.1 Универсальные входы и выходы

1. Один универсальный (низкоуровневый) вход: поддерживает термопары, термометры сопротивления (RTD), сигналы по току (мА), напряжению (мВ, В).
2. Один вход высокого уровня: 0–5 В, 1–5 В, 0–2 В, 0–20 мА, 4–20 мА.
3. До 5 типов аналоговых и дискретных выходов: в зависимости от конфигурации, можно использовать токовые (4–20 мА или 0–20 мА), электромеханические реле, полупроводниковые реле и выходы с открытым коллектором.

Гибкость конфигурации входов/выходов делает UDC2500 идеальным выбором для случаев, когда требуется масштабировать оборудование под конкретные производственные задачи.

3.2 Точность и скорость

• Точность: ±0,25% от диапазона входного сигнала.
• Скорость дискретизации: 6 раз в секунду (каждые 166 мс), что особенно важно для процессов, где требуется оперативная реакция контроллера на малейшие колебания.

3.3 Поддержка Ethernet и Modbus

Наличие Ethernet (10Base-T TCP/IP) и RS422/485 Modbus RTU обеспечивает простую интеграцию в большинство существующих систем управления (SCADA, локальные сети, ПЛК). В современных цехах и лабораториях, где все чаще применяется IoT-подход, такой интерфейс позволяет централизованно собирать данные и управлять процессами.

3.4 Удобная конфигурация через инфракрасный порт

Контроллер можно настроить при помощи стационарного ПК, карманного компьютера или портативного ноутбука. Для этого используется инфракрасный порт, расположенный на лицевой панели. Такая реализация бережет вас от необходимости разбирать шкаф управления или иметь доступ к задней стенке устройства. Загрузка и выгрузка конфигурации занимают всего несколько секунд.

3.5 Панель с защитой NEMA4X и IP66

Лицевая панель Honeywell UDC2500 имеет степень защиты NEMA4X и IP66. Это значит, что прибор устойчив к попаданию пыли, влаги и пригоден для эксплуатации в условиях производства, где могут присутствовать агрессивные среды. Прочный корпус позволяет устанавливать контроллер в местах с повышенной влажностью или запыленностью без потери качества работы.

3.6 Разнообразные алгоритмы управления

• Вкл/Выкл – самый простой режим для двухпозиционного управления.
• ПИД (PID-A или PID-B) – классический метод пропорционально-интегрально-дифференциального регулирования.
• ПД с ручным сбросом – для задач, где нет необходимости в автоматической интегральной составляющей.
• Трехпозиционное управление (TPSC) – незаменимо при работе с электромеханическими приводами и клапанами.
• Нагрев/охлаждение (дуплекс) – обеспечивает разделение диапазона выхода на секции нагрева и охлаждения, каждая из которых имеет свои настройки ПИД.

3.7 Расширенные функции сигнализации

1. Одно или два реле могут использоваться для оповещения об отклонениях параметров от нормы.
2. Мониторинг скорости изменения PV (температуры, давления и пр.).
3. Сигнализация при разрыве цепи, потере связи, сбое токового выхода.
4. Возможность настроить фиксирующуюся или нефиксирующуюся сигнализацию.
5. Событийные сигналы по началу/окончанию сегментов Ramp/Soak (при програмном управлении).

3.8 Многоязычное меню

Контроллер поддерживает 5 языков интерфейса: Английский, Французский, Немецкий, Итальянский и Испанский. Это удобно для международных команд и глобальных производств.

3.9 Простая модернизация UDC2300 до UDC2500

Если в вашем парке устройств уже есть контроллеры серии UDC2300, переход на UDC2500 не требует дополнительных усилий. Новая модель совместима с установленными конфигурациями и может применяться вместо UDC2300. Это существенно упрощает модернизацию производства.

4. Подробное описание функциональных возможностей

Ниже приводится детальное перечисление возможностей и технических характеристик Honeywell UDC2500, составленное на основе открытых данных производителя и многолетнего опыта применения данной серии контроллеров на промышленных предприятиях:

4.1 Аналоговые входы

• Количество: 2 аналоговых входа.
• Точность: ±0,25% (16-битное разрешение).
• Частота дискретизации: 6 раз/сек (каждые 166 мс).
• Первый вход (низкоуровневый): поддерживает термопары (типов J, K, T и др.), RTD, напряжения (мВ, В), ток (мА).
• Второй вход (высокоуровневый): 0–5 В, 1–5 В, 0–2 В, 0–20 мА, 4–20 мА.
• Компенсация холодного спая для всех типов термопар.
• Цифровой фильтр с настраиваемым временем демпфирования (0–120 секунд).

4.2 Дискретные входы

• Количество: до 2 дискретных входов (взаимоисключаемо со вторым токовым выходом).
• Типы действий: ручной режим, выбор уставки, задержка линейного изменения, переключение ПИД-настроек, сброс программы, блокировка клавиатуры и многие другие.

4.3 Выходы и алгоритмы управления

• Типы выходов:
  1. Токовые (4–20 мА или 0–20 мА).
  2. Электромеханические реле (5 А).
  3. Полупроводниковые реле (1 А).
  4. Двойные электромеханические реле (2 А).
  5. Открытые коллекторы.
• Управляющие алгоритмы:
  • Пропорциональный по времени Вкл/Выкл.
  • Пропорциональный току.
  • Режим дуплексного нагрева/охлаждения.
  • Трехпозиционное управление (TPSC).

4.4 Сигнализация

• Количество: до 2 механических реле.
• Настройки: отслеживание PV, отклонения, выхода, скорости изменения, ручного режима, сбоев связи и пр.
• Дополнительные возможности: блокировка сигнализации при включении, фиксирующийся/нефиксирующийся режим, сброс выхода таймера, разрыв цепи.

4.5 Коммуникации и конфигурация

• Интерфейсы: RS422/485 (Modbus RTU) или Ethernet (10Base-T TCP/IP).
• Инфракрасный порт: для оперативной конфигурации без проводов, совместим с ПО от Honeywell для быстрой загрузки и выгрузки настроек.
• Возможность онлайн- и оффлайн-конфигурации: создание/редактирование параметров через ПК и последующая загрузка в контроллер.
• Совместимость с UDC3200, UDC3500: аналогичные типы портов связи.

4.6 Дополнительный изолированный выход

• Может использоваться для отображения сигнала PV, текущей уставки, отклонения, выходной величины и т.д.
• Источник питания преобразователей: выход до 30 В постоянного тока для двухпроводных датчиков.

4.7 Двойная уставка (SP)

Всего одним нажатием кнопки оператор может переключаться между двумя уставками (SP1 и SP2). Это особенно удобно, если технологический процесс периодически требует разных параметров без необходимости перенастраивать всю систему.

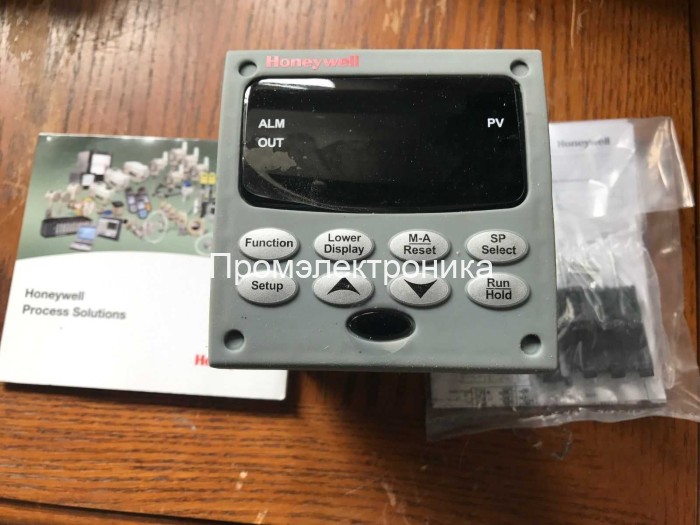

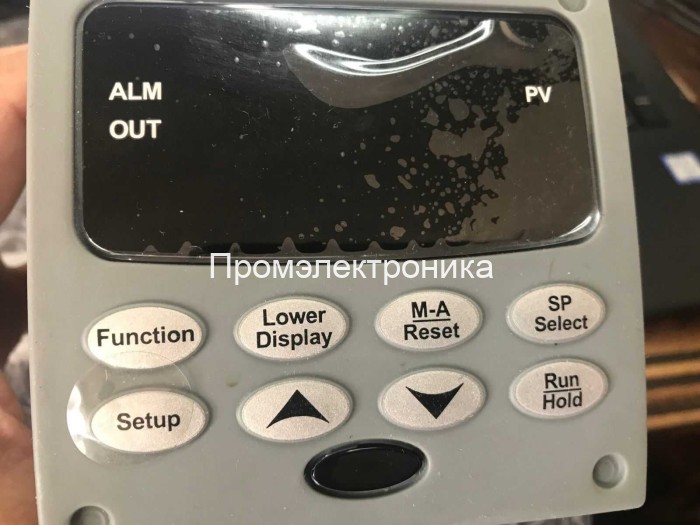

4.8 Операторский интерфейс

• Индикаторы: диоды, указывающие статус реле, сигнализацию, удаленную уставку, состояние программы (запуск/задержка).
• Отображение:
  • Верхний 4-разрядный дисплей (показывает PV и параметры конфигурации).
  • Нижний 4-разрядный дисплей (показывает SP, выход ОР, параметры настройки и т.д. в зависимости от модели).
• Многоязычное меню: 5 языков для простоты работы международных специалистов.

5. Почему выбирают Honeywell UDC2500?

5.1 Надежность от мирового лидера

Honeywell – это мировой бренд с более чем столетней историей в сфере автоматизации и управления. Широкая линейка промышленных решений Honeywell известна своей надежностью и долговечностью. Honeywell UDC2500 создан с учетом современных стандартов качества и отвечает строгим критериям безопасности.

5.2 Увеличенный срок службы

Благодаря прочному корпусу, качественной элементной базе и продуманной конструкции, данный контроллер стабильно работает в сложных условиях промышленных предприятий. Это гарантирует минимизацию затрат на обслуживание и ремонт.

5.3 Гибкость масштабирования

UDC2500 может быть легко интегрирован в существующие системы управления: от простого одиночного регулятора в лаборатории до сложной распределенной SCADA-системы на большом предприятии. Наличие универсальных входов/выходов и коммуникационных протоколов является ключом к универсальности.

5.4 Повышение точности и качества продукции

Благодаря алгоритмам Accutune III™ и быстрой дискретизации, UDC2500 позволяет поддерживать параметры технологического процесса с минимальными колебаниями. Это напрямую влияет на качество готовой продукции, будь то термообработка, химические процессы или упаковочные операции.

5.5 Простота модернизации UDC2300

Если ранее вы уже использовали контроллер UDC2300, то обновление до UDC2500 не потребует глубокой перестройки производства. Вы можете продолжать применять все наработки и настройки с минимальными изменениями схем.

6. Honeywell UDC2500 в сравнении с конкурентами

На рынке представлено большое количество 1/4 DIN контроллеров, однако UDC2500 выгодно отличается следующими параметрами:

1. Оптимальное соотношение цена/функционал: Вы получаете все ключевые возможности старших моделей по разумной стоимости.
2. Широкая поддержка протоколов связи: Ethernet, Modbus RTU, инфракрасный порт – это большая редкость в бюджетном сегменте.
3. Высокая дискретизация и точность: в сегменте экономичных регуляторов часто встречается меньшее разрешение АЦП и более медленный опрос. UDC2500 предлагает промышленные стандарты высшего уровня.

7. Покупка Honeywell UDC2500 у официального дилера Промэлектроника

Компания Промэлектроника имеет статус официального дилера Honeywell и предлагает не просто поставку оборудования, но и комплексное сопровождение:

• Квалифицированная консультация: наши инженеры помогут выбрать нужную комплектацию и схемотехнику для вашего проекта.
• Доступность на складе: стараемся поддерживать оптимальное наличие продукции Honeywell, чтобы вы могли получать заказ в самые короткие сроки.
• Гарантия и сервис: при необходимости организуем обслуживание, диагностику и ремонт с участием сертифицированных специалистов.
• Гибкие условия поставок: возможна доставка по всей России и странам СНГ.
• Дополнительные услуги: проектирование систем управления, внедрение ПО, обучение персонала.

Чтобы уточнить цену и наличие Honeywell UDC2500 или получить дополнительную информацию о комплектации и сроках поставки, пишите нам на sales@prom-elec.com. Мы с радостью ответим на все ваши вопросы и подготовим индивидуальное предложение.

8. Расширенное описание технических характеристик (для специалистов)

Ниже собрана детальная информация о технических параметрах, чтобы вы могли убедиться, что этот контроллер удовлетворит самые сложные требования.

1. Питание:
   • Универсальное, 90–264 В переменного тока (47–63 Гц) или 24 В перем. / пост. тока (опционально).
2. Потребляемая мощность:
   • До 15 Вт (в зависимости от конфигурации).
3. Диапазон рабочих температур:
   • 0…50 °C, без конденсации.
4. Габариты:
   • Формат 1/4 DIN (96×96 мм по лицевой панели), глубина порядка 195 мм (включая клеммные колодки).
5. Вес:
   • Около 1 кг в зависимости от конфигурации.
6. Защита от влаги и пыли:
   • Лицевая панель соответствует NEMA4X и IP66; при правильной установке защищена от попадания воды и пыли.
7. ЭМС и стандарты:
   • Контроллер соответствует международным стандартам (CE, UL и др.), гарантирующим электромагнитную совместимость и безопасность.
8. Инфракрасный порт:
   • Скорость обмена данными может достигать нескольких килобит в секунду, что обеспечивает достаточно быструю настройку.
9. Алгоритмы Accutune III™:
   • Автоматическая адаптация ПИД-настроек к особенностям конкретного процесса, сокращая время пуска и повышая точность регулирования.
10. Управление клапанами:
    • Трехпозиционное управление (TPSC) позволяет вести контроль без обратной связи вала, что актуально для упрощенных систем с электромеханическими приводами.

9. Преимущества сотрудничества с Промэлектроникой

Выбирая Honeywell UDC2500 у Промэлектроники, вы не просто приобретаете устройство, но и получаете ряд преимуществ:

1. Официальная продукция Honeywell – гарантия качества и оригинальности оборудования.
2. Полная техническая поддержка – консультации, помощь в интеграции контроллера в существующую систему.
3. Обучение персонала – наши специалисты могут провести вводный курс по программированию, эксплуатации и обслуживанию UDC2500.
4. Дополнительные скидки – для постоянных клиентов и при больших объемах закупок возможны специальные условия.
5. Удобные способы оплаты и быстрая доставка – мы работаем со многими транспортными компаниями и стремимся отправить товар в кратчайшие сроки.

10. Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать UDC2500 для управления давлением?
Ответ: Да. Контроллер поддерживает работу с аналоговыми сигналами различных датчиков, в том числе датчиков давления (4–20 мА, 0–10 В и т.д.).

Вопрос: Подходит ли UDC2500 для маленькой лабораторной установки?
Ответ: Безусловно. Формат 1/4 DIN позволяет легко интегрировать прибор в компактные лабораторные стенды и небольшие шкафы управления. Кроме того, прибор имеет простой и понятный интерфейс, а настройка может осуществляться через ПК.

Вопрос: Чем UDC2500 отличается от UDC2300?
Ответ: UDC2500 обладает расширенными коммуникационными возможностями (Ethernet), более быстрой дискретизацией и усовершенствованным интерфейсом. При этом сохраняется механическая и функциональная совместимость с UDC2300, что упрощает модернизацию.

Вопрос: Возможен ли ремонт и сервисное обслуживание?
Ответ: Да. Как официальный дилер Honeywell, Промэлектроника обеспечивает сервисное сопровождение, включая диагностику, ремонт и замену вышедших из строя узлов.

Вопрос: Как быстро происходит поставка оборудования?
Ответ: При наличии товара на складе отгрузка может осуществляться в течение 1-2 рабочих дней. В остальных случаях сроки поставки согласуются индивидуально.

11. Итоги

Honeywell UDC2500 – это современное, высокоточное и универсальное решение для контроля и управления технологическими параметрами. Сочетая в себе улучшенный функционал (по сравнению с UDC2300), гибкую конфигурацию, простоту настройки и надежность, контроллер UDC2500 оптимален для предприятий разного масштаба – от лабораторий до крупных производств.

Если вы ищете качественный контроллер для надежного управления технологическим процессом, UDC2500 станет лучшим выбором.

Закажите Honeywell UDC2500 в Промэлектронике прямо сейчас!

• Получите консультацию по подбору конфигурации.
• Узнайте стоимость и сроки поставки.
• Оцените всю выгоду работы с официальным дилером Honeywell.

Свяжитесь с нами удобным для вас способом:

• Email: sales@prom-elec.com

Мы всегда рады помочь вам решить задачи любой сложности!

Техническая документация на температурный контроллер Honeywell UDC2500

Наиболее часто используемые модификации контроллеров Honeywell DC 2500:

Honeywell DC2500-EE-0000-110-00000-00-0

Honeywell DC2500-EE-1L00-200-00000-E0-0

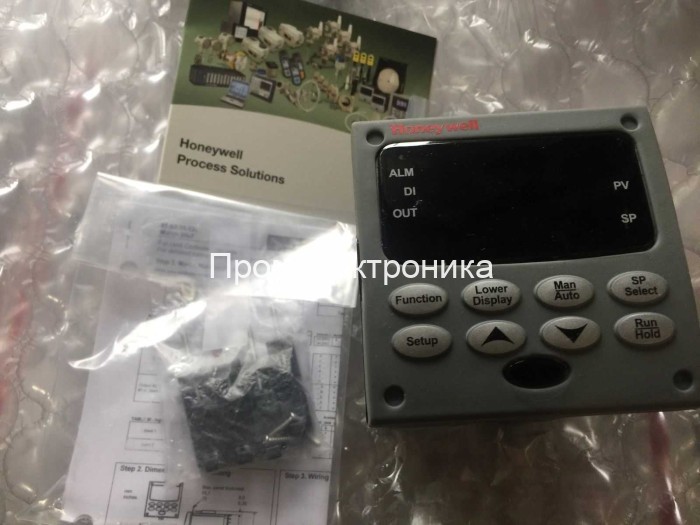

Honeywell DC2500-E0-2A00-200-00000-E0-0

Honeywell DC2500-RE-0A0R-200-00000-E0-0

Honeywell DC2500-CE-0A0R-200-00000-00-0

Honeywell DC2500-C0-2A0R-210-0T000-EC-0

Honeywell DC2500-C0-3A0R-300-00000-00-0

Honeywell DC2500-E0-2A00-200-00000-E0-0

Honeywell DC2500-E0-2A00-100-00000-E0-0

Honeywell DC2500-EE-0A00-100-00000-00-0

Honeywell DC2500-E0-0000-200-00000-E0-0

Honeywell DC2500-EE-0L0R-200-10000-E0-0

Honeywell DC2500-RE-3A00-200-00000-E0-0

Honeywell DC2500-E0-0L00-200-00000-00-0

Honeywell DC2500-EE-0000-200-00000-E0-0

Honeywell DC2500-E0-0L00-200-10000-E0-0

Honeywell DC2500-ET-1L00-200-00000-00-0

Honeywell DC2500-E0-0L00-200-10000-00-0

Honeywell DC2501-E0-0L00-100-10000-E0-0

Honeywell DC2500-EE-3L00-200-10000-00-0

Honeywell DC2501-C0-2A0R-100-00000-E0-0

Honeywell DC2500-CE-2000-200-00000-00-0

Honeywell DC2501-EE-2A00-110-00000-00-0

Honeywell DC2500-RB-0A00-210-00000-00-0

Honeywell DC2500-EB-0L0R-300-00000-00-0
