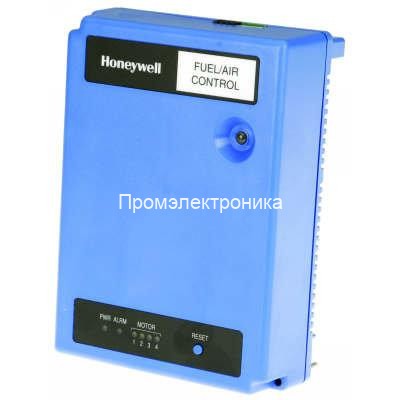

Honeywell R7999C1005

Использует микропроцессорную технологию для управления универсальными параллельными позиционирующими устройствами ML7999. Это представляет собой замену механических кулачков и узлов сцепления, регулирующих соотношение между топливом, воздушным потоком и рециркуляцией отходящих газов (если используется) на силовой горелке. Система управления воздушным потоком ControLinks состоит из контроллера топлива R7999, подсистемы подключения Q7999, универсального параллельного позиционного привода ML7999 и программного обеспечения для настройки ZM7999. R7999 с одним коммуникационным портом обеспечивает возможности связи, аналогичные тем, которые имеются в элементах управления 7800 SERIES.

Быстрая настройка горелки через ПК или ноутбук

Возможность загрузки топлива, воздуха, FGRДва независимых профиля топлива с или без FGRОт 7 до 24 точечных профилей

Программируемое поведение всех исполнительных механизмов во время продувки и ожидания

Программируемое поведение не выбранного топливного привода

Независимые световые выключения и минимальные положения модуляции

Широкий диапазон входного напряжения (от 100 до 120 В переменного тока, 50/60 Гц.

Автоматический / ручной вводВвод ручного режима

Подключаемый контроллер для подсистемы подключения

Многоцелевой порт связи

Полевое конфигурируемое устройство

Интегрированные алгоритмы защиты от ударов котла: низкая температура воды,низкая огневая температура стека. FGR и низкий уровень удержания

Выбираемое удерживание FGR на основе температуры стека

Программируемое поведение привода FGR во время продувки

Максимальная допустимая пропускная способность модуляции

Вход дистанционного сброса

Product Specifications

Dimensions (in.)

7-3/16 in. high x 5-3/16 in. wide x 2-13/16 in. deep

Dimensions (mm)

182 mm high x 131 mm wide x 71 mm deep

Temperature Range (F)

-40 F to +140 F

Temperature Range (C)

-40 C to +60 C

Used With

Must be used with ML7999C1003 ControLinks actuator

Comments

ISO23552-1 for Canada

Item Type

Product

Frequency

50 Hz; 60 Hz

Approvals, Underwriters Laboratories Inc.

Listed: Report No. MH17367

Approvals, Canadian Standards Association

Approved

Operating Humidity Range (% RH)

5 to 95% RH, non-condensing

Voltage

100 to 120 Vac

Shipping and Storage Temperature Range (F)

-40 F to +150 F

Shipping and Storage Temperature Range (C)

-40 C to +65 C

Required Components

Q7999 Universal Mounting Subbase; ML7999C Universal Parallel Positioning Actuators (quantity as required by application); ZM7999 ControLinks™ Software Configuration Tool or S7999 Touchscreen Display.

Vibration

0.0 to 0.5g continuous

Enclosure Rating

NEMA1/IP40

Weight (oz)

12 oz.

Weight (g)

35 g
