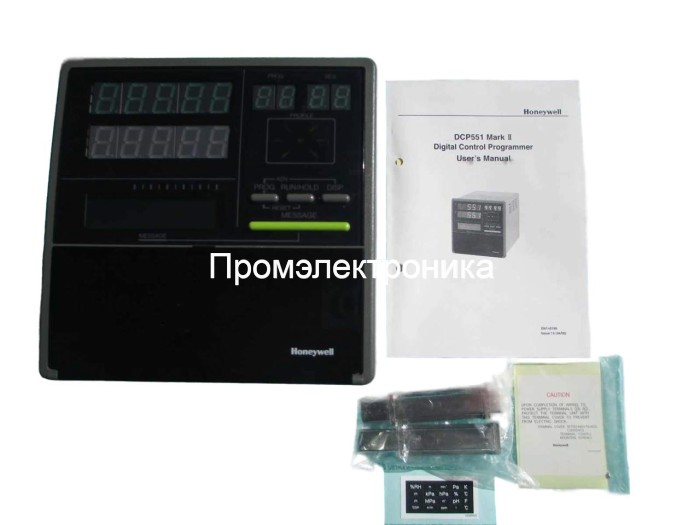

Honeywell DCP550

Honeywell DCP550 - это программный контроллер, установленный на панели, идеально подходящий для использования в тепловых приложениях и управления переменными процессами, такими как температура, влажность, поток и давление. Доступны две модели устройства:DCP551 - одноканальный блок и двухканальный блок DCP552.

DCP551 доступен с одним или двумя входами и имеет один цикл управления, DCP552 поставляется с двумя входами и двумя контурами управления. Кроме того, модель DCP552 доступна также с моделью углеродного потенциала.

Контроллер Honeywell DCP 551 сочетает расширенные функции программирования и формирования уставок, измерений, функций линейного изменения/выдержки и синхронизации по времени в одном устройстве.

Разработанный для решения широкого спектра задач различных технологических объектов в обеспечение их действенной и эффективной работы модель DCP550 гарантирует погрешность 0,1% для не более двух входных сигналов, имеет 16 дискретных выходов для формирования событийных или временных последовательностей, 16 дискретных входов для дистанционного управления и удобные для пользователя средства взаимодействия с аппаратурой как при работе, так и при конфигурировании.

Типы входных сигналов

Можно конфигурировать срабатывание и диапазон в пределах одной из следующих групп: входные сигналы термопары (22 типа), входные сигналы термосопротивления (8 диапазонов), и линейные входные сигналы (7 диапазонов).

Двойные входные сигналы

Выпускаются изделия с дополнительным входом. Прибор может программироваться на автоматическое переключение с PV1 на PV2 при желаемой температуре или посредством замыкания дистанционного контакта.

 Дисплеи

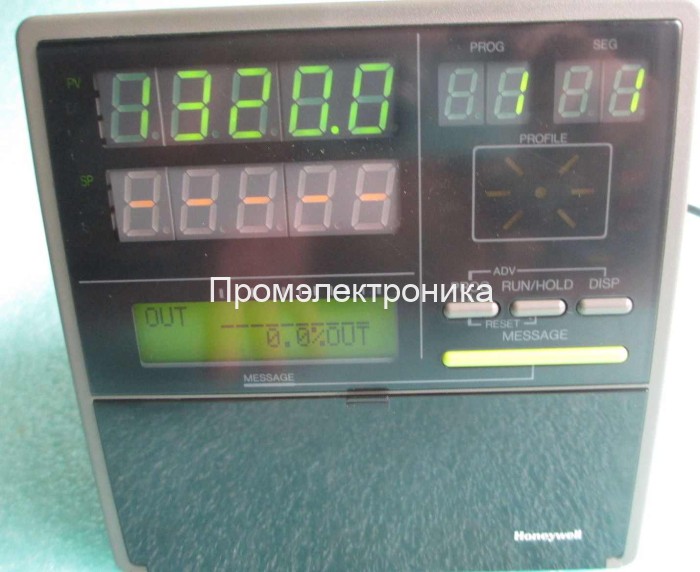

На два 5-тизначных многофункциональных дисплея высокой интенсивности выводятся переменные процесса (PV), точки задания (SP), отклонение, выходной сигнал и хронометраж сегментов, а на два специализированных дисплея выводятся номер программы и номер сегмента. Кроме того, 2-х рядный 16-ти символьный жидкокристаллический дисплей дает возможность пользователю получать инструкции и контролировать работу в то время, как 6-сегментный профильный индикатор обеспечивает индикацию тренда и состояния.

Программные возможности и программирование

Имеется возможность сохранения до 99 программ и до 99 сегментов на программу при максимальном общем числе, составляющем 2000 сегментов и 4000 событий. Принцип матричного программирования значительно упрощает редактирование.

Выходные сигналы и алгоритм управления

Выпускаются приборы с токовыми, релейными и логическими выходами, а также с программируемыми выходами управления ПИД-А, ПИД-В, ПИ, ПД или П + ручной сброс. Дополнительный вспомогательный выход 4-20 мА может использоваться для объектов с нагреванием-охлаждением.

Автонастройка и группы ПИД управления

Автонастройка является стандартной характеристикой и базируется на двойном цикле Вкл./Выкл. процесса. Можно конфигурировать до 9 наборов констант настройки ПИД управления и связывать их с отдельными сегментами. При альтернативной установке конфигурируется 7 групп ПИД управления на базе диапазона точки задания.

Дискретные входы

16 входов сухого контакта позволяют дистанционно выбирать номер программы, работу, фиксацию, сброс, переход к следующему сегменту, прокрутку вперед, сброс выдержки с гарантией, запуск автонастройки, ручное управление, выбор канала параметра процесса.

 Дискретные выходы 16 полностью программируемых дискретных выходов (типа разомкнутого коллектора) могут замыкаться переменной процесса (PV), точками задания (SP), отклонением, выходным сигналом, статусом программы, при автонастройке и диагностических проверках. Кроме того, опция кода события может передавать номер программы и номер сегмента на внешний ПЛК (программируемый логический контроллер).

Наиболее часто заказываемые модификации контроллеров:

Honeywell DCP551-F-1-0-2-00

Honeywell DCP511-5G-P48200

Honeywell DCP5115GJF15000H1

Honeywell DCP5105SC01500H0

Honeywell DCP551E20100

Honeywell DCP551-F-1-0-1-00
