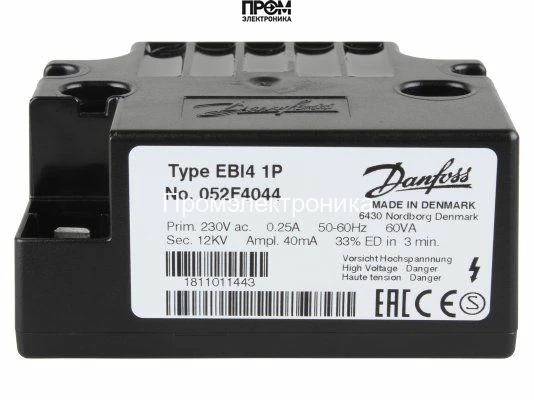

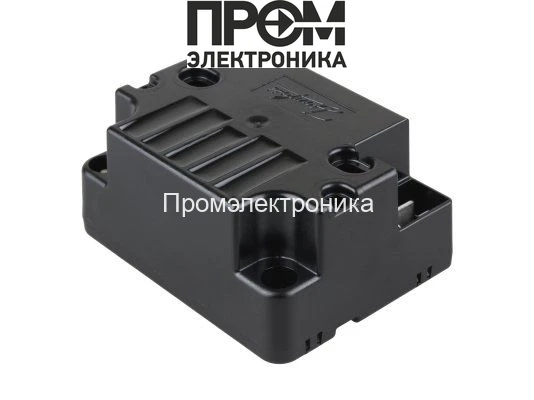

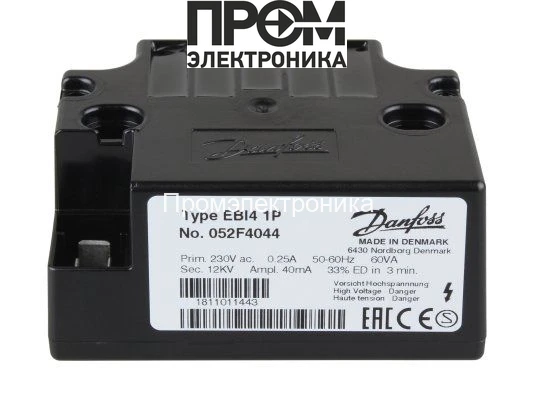

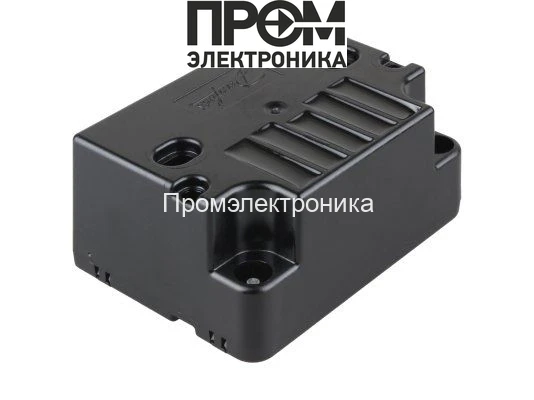

Трансформатор розжига Danfoss EBI4 1P 052F4044

ТрансформаторрозжигаDanfossEBI41P052F4044:назначение

Модульпредназначендляформироваиявысоковольтногоимпульсадляинициацииэлектрическойискрывгазовыхижидкотопочныхгорелках.Этоэлектромагнитныйисточниквысоковольтногонапряженияклассатрансформаторподжига,серииDanfossEBI,предназначенныйдляпрямогоприводаэлектродоврозжигавпромышленно-отопительныхагрегатах,котельныхигазогорелочныхустановках.

Конструктивныеособенностиипринципработы

Конструкцияосновананасочетаниипервичнойи вторичнойобмоток,радиационно-устойчивойизоляцииисердечника,оптимизированногопрофилямагнитногопотока.На первичнуюобмоткупоступаетпитающийимпульспостоянногоилипеременного тока;черезрадиаторнуюсистемуимпульссжимаетсявплотныйвременнойинтервал,формируякороткийвысоковольтныйпиквторичнойобмотке.Такамодуляциядостигаетсяспомощьюгеометриисердечника,числапвивитковиприменяемогосоединенияобмоток—этообеспечиваетвысокийкоэффициенттрансформации.ПринципработыопираетсяназаконФарадеяиндукции:изменениемагнитногопотокаприводиткиндукциина вторичнойобмотке,формируянапряжениерозжига.

Важнымэлементомявляетсяуправлениенагрузкойи температурнымрежимом:параметрED(DU)33%указываетнапредельнуюпродолжительностьработывциклеэксплуатации,чтоявляетсякритичнымдлятепловогорежиматрансформатора.Комбинацияпостоянноготокапервичнойцепи(0.25А)исилывторичнойсоставляющей(40мА)обеспечиваетстабильностьискрообразованияприминимальномнагревеиумеренномпотребленииэнергии.ШтекерныеразъемыØ4ммобеспечиваютунифицированноесоединениескабелямиподжига,снижаяпаразитныеемкостиикороткиепровода.

Ключевыетехническиехарактеристики

• Напряжениеподжига1×12кВ:обеспечиваетформированиедостаточногопотенциаладляпробояэлектрозазорастандартныхгазовыхгорелок;высоковольтныйпиккомпенсируетпаденапряжениявдлинекабеляисопротивлениеэлектродов.
• Токпервичнойцепи0.25А:определяетнагрузкунапитающийисточник,ограничиваянапряжениенапервичнойобмоткеипростояврезонансныхрежимах;низкийвходнойтокуменьшаетнагревивоздействиенапитающуюэлектросеть.
• Токподжига40мА:определяетэнергетическийимпульсдляинициацииискры;постоянныйпулток40мАвторичнойцепиобеспечиваетдостаточнуюэнергиюприминимальныхпотерях.
• ПродолжительностьработыED(DU)33%:указываетнабезопасныйциклическийрежимработы—например,прициклах60сдолжнобытьнеболее20свключения;этовлияетнакласснагрузочнойработоспособностиитепловупроизводительность.
• ШтекерныеразъемыØ4мм:обеспечиваютнизкиеконтактныесопротивленияисоответствиеиндустриальнымстандартамдлякабельныхсоединенийподжига.
• ПроизводствоДания,брендDanfoss:свидетельствуетодстандартногоинженерногоподходаиконтролядлятехническихкомпонентовгорелочныхсистем.

Сценарииэксплуатацииипреимущества

Какработаетвреальныхсистемах:трансформаторвстраиваетсявпанельуправлениягорелки,поступающийсигналотблокауправленияактивируетпервичнуюобмотку—вторичнаяформируетимпульс12кВ,искродлярозжигагенерируетсянаэлектродах.Такаясхемаприменимавдвухсценариях:1)автоматическоеразжиганиепризапускекотла;2)периодическиевкл/выклвциклахприподдержаниипламени.

• Стабильностьрозжига:минимизацияложныхсрабатыванийиззаизмененийсопротивленияэлектродовиликлиматическихусловий.
• Управляемыйтепловойрежим:ED33%позволяетпредсказыватьинтервалыработыприинтенсивномиспользовании.
• Низкоепотребление:0.25Авпервичнойцепиуменьшаетнагрузкунаисточникпитания.
• Унификацияподключения:Ø4ммштекерипрощеобслуживатьиснижаетвремяремонта.

Экспертноезаключение

ТрансформаторрозжигаDanfossEBI41P052F4044предназначендлясерийнойинтеграциивгорелочныхсистемахсконтролируемымицикламиинагрузкамиспреобладающейкратковременнойработой.Сочетание12кВвторичногопика,ограниченийпоед33%ивходноготока0.25Аделаетегоподходящимдлясистем,гдетребуетсянадежноевозникновениеискрыприограниченномэнергопотреблении.РекомендовандлякомплектованияпромышленныхикотельныхгорелочныхагрегатовстиповымикабельнымиразъемамиØ4ммиуправляемымиимпульснымиблокамиуправления.
