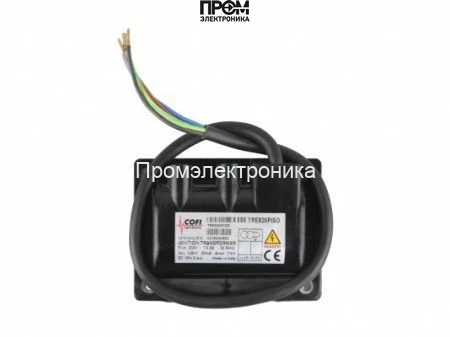

Трансформатор розжига Cofi TRS820PISO3

Трансформатор розжига Cofi TRS820PISO3 — техническое наименование и назначение

Трансформатор розжига Cofi TRS820PISO3 относится к классу импульсных высоковольтных трансформаторов для отопительного оборудования. Предназначен для использования в газовых и жидкотопливных горелках в составе систем автоматического розжига. Основная функция — преобразование сети переменного напряжения 230 В в высокое напряжение до 8 кВ, формируемое на одном высоковольтном выходе и подаваемое на электрод через высоковольтный кабель.

Конструктивные особенности и принцип работы

Устройство выполнено по традиционной схеме с низконапряженной первичной обмоткой и высоковольтной вторичной обмоткой, намотанными на магнитопровод со сквозной магнитной цепью. Первичная обмотка рассчитана на питание от сети 230 В переменного тока; при включении формируется индуктивный переходный процесс, имеющий форму импульса, который через трансформацию повышается на вторичной обмотке до заданного пикового значения.

Высоковольтная катушка изолирована полиэфирной пленкой и пропитана эпоксидной смолой для повышения диэлектрической прочности и механической устойчивости при температурах до +180°C. Такое сочетание изоляционных материалов увеличивает стабильность рабочего пробоя и снижает риск частичных разрядов при эксплутации в нагретых отсеках горелки.

Параметр ED 33% указывает на допустимый коэффициент продолжительности включения при циклическом режиме: трансформатор рассчитан на работу с прерывающимися циклами розжига, где длительность включения не превышает одной трети суммарного времени цикла. Встроенная защита от короткого замыкания обеспечивает отключение при токовых перегрузках первичной цепи, что снижает риск разрушения обмоток.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает надежную электрическую пробивную способность между электродом и массой при типичных зазорах поджига 1–5 мм; влияет на длину и устойчивость искрового промежутка.
• Ток поджига 20 мА: достаточен для формирования воспламеняющей искры без значимого нагрева электрода, снижая износ наконечников и контактных зон.
• Сила тока 1 А (первичная): ограничивает потребление от сети и совместима с типичными предохранителями управляющих плат горелок.
• ED 33%: определяет режим термической нагрузки и требует соблюдения пауз между попытками розжига для предотвращения перегрева обмоток.
• Класс пылевлагозащиты IP00: указывает на отсутствие уплотнений; изделие подходит для установки в закрытых от пыли и влаги отсеках оборудования.
• Материалы изоляции: полиэфирная пленка и эпоксидная пропитка — комбинация, повышающая диэлектрическую проницаемость и механическую жесткость при высоких температурах.
• Механические габариты и кабели: компактный корпус из термостойкого пластика, длина силового кабеля 300 мм и штекерные разъемы Ø2.5 мм упрощают интеграцию в ограниченном пространстве горелки.
• Производитель — Италия: соответствие европейским нормам проектирования и контролю качества.

Сценарии эксплуатации и преимущества

Как работает трансформатор в системе: при команде управления плата подаёт питание 230 В на первичную обмотку; трансформатор формирует высоковольтный импульс, который по высоковольтному кабелю подается к электродам. Искра инициирует воспламенение газо-воздушной смеси или распылённого жидкого топлива. Для чего нужен компонент: он обеспечивает повторяемую электрическую пробойную способность в условиях циклического розжига горелок.

• Интеграция в горелочные модули: компактность и стандартные штекерные разъёмы облегчают замену и монтаж.
• Термическая устойчивость: эпоксидная пропитка и термостойкий корпус допускают эксплуатацию в нагретых отсеках до 180°C по локальным точкам.
• Электрическая стабильность: заданное высокое напряжение и ограниченный ток поджига минимизируют ложные срабатывания при изменении сопротивления искрового зазора.
• Эксплуатационная экономичность: низкое потребление первичным током и защита от короткого замыкания уменьшают требования к питающей сети и элементам защиты.

Экспертное заключение

Трансформатор Cofi TRS820PISO3 предназначен для циклических режимов розжига в стационарных отопительных горелках с контролируемой окружающей средой внутри кожуха. Модель подходит для систем с частыми кратковременными включениями и требованиями к высокой диэлектрической прочности при повышенных температурах. Не рекомендуется установка в незащищённых от пыли и влаги местах без дополнительной герметизации.
