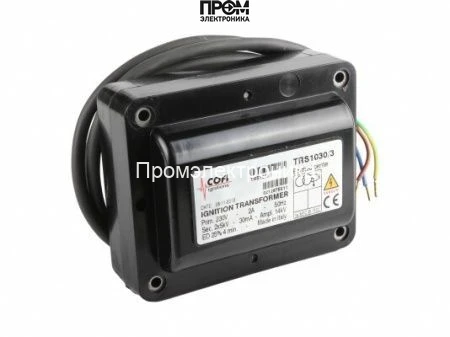

Трансформатор розжига Cofi TRS1030/3

Трансформатор розжига Cofi TRS1030/3 — назначение и область применения

Трансформатор розжига Cofi TRS1030/3 — это электромеханический преобразователь, предназначенный для генерации высокого напряжения импульсного типа в системах поджига промышленных горелок котлов. Относится к классу отдельных модулей поджига для стационарных отопительных установок и служит для обеспечения устойчивой инициации горения посредством подачи искрового разряда на электрод горелки. Основная функция — формирование и доставка напряжения поджига для уверенного пробоя межэлектродного зазора и запуска стабильной пламенной ионизации.

Конструктивные особенности и принцип работы

Устройство реализует классическую схему трансформаторного повышения с первичной обмоткой на сетевое напряжение и вторичной высокоомной обмоткой, рассчитанной на импульсные разряды. Во вторичной цепи реализована система индуктивного накопления энергии и ограничивающая самоиндукция, что стабилизирует форму импульса и снижает вероятность образования короны и преждевременных пробоев изоляции.

Рабочая логика: при подаче номинального напряжения 230 В первичная обмотка формирует магнитный поток в сердечнике; при включении коммутирующего узла энергия через первичный контур переходит во вторичную цепь, где за счёт трансформации достигается напряжение поджига 5 кВ на выходе. Электрический разряд формируется между электродом горелки и грузом/корпусом, при этом ограниченный ток поджига 30 мА обеспечивает создание искры с достаточной энергией для ионизации газовой смеси, но с контролируемой энергией, чтобы минимизировать эрозию электродов.

Ключевые элементы конструкции: ламинированный магнитопровод для снижения вихревых потерь, комбинированная изоляция вторичной обмотки для выдержки напряжений порядка нескольких киловольт, и встроенные выводы с штекерными разъемами Ø4 мм и силовым кабелем питания длиной 1150 мм. Исполнение с классом защиты IP 00 предполагает монтаж в шкафах или защищённых от агрессивной среды зонах.

Ключевые технические характеристики

• Номинальное сетевое напряжение 230 В: обеспечивает совместимость с промышленными сетями и стабильную работу без дополнительных понижающих трансформаторов.
• Напряжение поджига 5 кВ: гарантирует преодоление ионизационного порога в типичных зазорах горелочных электродов при нормальных условиях, снижая вероятность повторных попыток розжига.
• Ток поджига 30 мА: ограничивает энергетическую нагрузку на электроды, уменьшая тепловую эрозию и продлевая ресурс при циклическом поджигах.
• Сила тока 2 А (первичный): определяет допустимую мощность трансформатора и тепловую нагрузку первичной обмотки; совместно с циклом работы влияет на требования к охлаждению и монтажному пространству.
• Рабочий цикл 25% ED: указывает, что устройство рассчитано на повторно-кратковременную работу; при прямом цикле 10 минут суммарное время включения не должно превышать 2.5 минуты, что важно учитывать при проектировании последовательностей розжига и интервалов между включениями.
• Длина питающего кабеля 1150 мм и штекер Ø4 мм: упрощают интеграцию в существующую проводку и обеспечивают надёжный электрический контакт при стандартных монтажных схемах.
• Класс защиты IP 00: требует размещения в защищённой среде; отсутствие пыле- и влагозащиты делает критичным контроль микроклимата корпуса установки.
• Страна изготовления — Италия: указывает на соответствие европейским технологическим стандартам производства компонентов данной категории.

Сценарии эксплуатации и преимущества

Как работает в типовом применении: при включении горелочной автоматики модуль поджига получает команду и кратковременно формирует высоковольтные импульсы для инициирования искрового разряда. Типичные сценарии — запуск отопительных котлов при холодном пуске, контроль стабильности пламени при периодических перезапусках, интеграция с PLC и силовой автоматикой котла.

• Установка в шкафах автоматики котельной при ограниченном пространстве; компактная проводка за счёт интегрированного кабеля.
• Применение в циклах с редкими короткими поджигами, где важна быстрота генерации искры и низкая энергия поджига для уменьшения износа электродов.
• Используется как заменяемый модуль в серийных горелках семейства Cofi TRS, упрощая техническое обслуживание и логистику запасных частей.
• Проектирование с учётом 25% ED позволяет контролировать тепловую стабильность трансформатора и избежать перегрева при длительных циклах включения.

Экспертное заключение

Трансформатор розжига Cofi TRS1030/3 подходит для задач быстрого и контролируемого инициирования горения в стационарных котельных установках с циклическими короткими поджигами. При проектировании системы следует учитывать ограничения по среде эксплуатации (IP 00) и по продолжительности включения (25% ED), а также обеспечить корректные коммутационные и монтажные решения для сохранения изоляции и минимизации паразитных потерь. Для сценариев с частыми длительными розжигами или эксплуатацией в агрессивной среде рекомендуется выбирать исполнения с более высоким классом защиты и с расчётом на повышенную тепловую отводимость.
