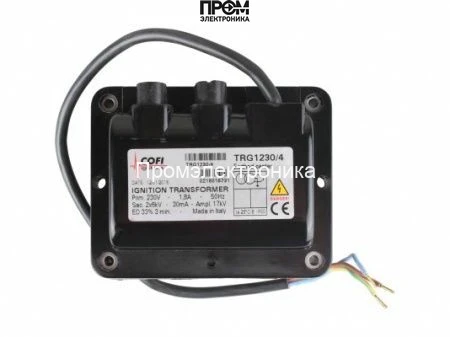

Трансформатор розжига Cofi TRG1230/4

Трансформатор розжига Cofi TRG1230/4 — техническое назначение

Представленный модуль — трансформатор розжига Cofi TRG1230/4, промышленного класса, предназначенный для генерирования импульсного высокого напряжения, необходимого для поджига топлива в горелочных устройствах котельных установок. Основная функция — создание искрового разряда между электродами поджига или между электродом и металлической частью горелки с гарантированной формой и амплитудой сигнала для надёжной и воспроизводимой инициации горения.

Конструктивные особенности и принцип работы

По конструктивной архитектуре TRG1230/4 соответствует классу импульсных трансформаторов розжига: наличие первичной обмотки, рассчитанной на сетевое питание 230 В, и вторичной обмотки с высокой крутизной и числом витков, формирующей выходное напряжение порядка 6 кВ. Преобразование напряжения осуществляется по принципу электромагнитной индукции с повышающим коэффициентом трансформации, при этом форма импульса зависит от времени нарастания тока в первичной цепи и паразитных параметров вторичной обмотки — индуктивности и паразитной ёмкости.

Импульсный режим работы предполагает управление током через первичную обмотку с учётом теплового баланса: указанная продолжительность работы ED 33 % означает допустимый скважностной режим при цикле загрузки, где суммарная длительность включённого состояния не должна превышать одной трети времени цикла для сохранения температурного режима обмоток и изоляции. Номинальный рабочий ток первичной цепи указан как 1.8 А, ток вторичной цепи (ток поджига) — 30 мА, эти параметры определяют энергию искрового разряда и требования к коммутационной электронике горелки.

Кабельные решения: длина питания 380 мм и штекерные разъёмы Ø4 мм характерны для серийных монтажных схем горелок и влияют на суммарное импедансное согласование. Недостаточная длина кабеля ограничивает гибкость монтажа; повышенное сопротивление кабеля снижает амплитуду выходного напряжения из‑за распределённых потерь. Указанный класс пылевлагозащиты IP00 указывает на отсутствие внешней защиты корпуса, что требует установки в сухих, защищённых от аэрозолей и конденсата местах или в шкафах управления.

Ключевые технические характеристики

• Выходное напряжение 6 кВ: формирует достаточную амплитуду для пробоя типичных межэлектродных зазоров в горелочных камерах, напрямую влияет на максимальную рабочую дистанцию между электродами и устойчивость поджига при загрязнении или коррозии контактов.
• Номинальный ток первичной 1.8 А: определяет требования к силовой цепи и предохранительным устройствам привязанных схем; влияет на скорость намагничивания сердечника и время нарастания импульса.
• Ток поджига 30 мА: ограничивает энергию искры и одновременно обеспечивает необходимую энергию для инициирования воспламенения топливовоздушной смеси без избыточного пробоя изоляции.
• ED 33 %: задаёт режим тепловой нагрузки; при постоянной эксплуатации требуется обеспечить периодическую паузу для отвода тепла, иначе возможен перегрев изоляции и снижение срока службы.
• Кабель 380 мм и штекер Ø4 мм: упрощают модульное подключение в типовых горелочных блоках; диаметр штекера влияет на механическую прочность контакта и переходное сопротивление.
• IP00: отсутствие защиты против пыли и влаги накладывает ограничения на место установки и требования к дополнительной инкапсуляции или монтажу в герметичных отсеках.
• Масса ~1.5 кг и конструктивные размеры: влияют на динамику вибраций при установке и выбор крепёжных элементов; небольшая масса упрощает интеграцию в компактные горелочные блоки.

Сценарии эксплуатации и преимущества

Для чего нужен: трансформатор служит ключевым узлом системы розжига в газовых и жидкотопливных горелках, где требуется быстрая и повторяемая генерация искрового разряда. Как работает: при подаче питания на первичную обмотку формируется магнитное поле в сердечнике, при переключении тока вторичная обмотка выдаёт высокое напряжение импульсного характера, которое через кабель и штекер подаётся к электродам поджига.

• Интеграция в промышленные котлы: совместим с типовыми блоками управления благодаря стандартным электрическим параметрам.
• Повторяемость импульсов: обеспечивает стабильный поджиг при многократных запусках и в условиях изменяющегося состава топливовоздушной смеси.
• Простота монтажа: стандартные штекерные соединения упрощают замену и обслуживание без специализированного инструмента.
• Термическая предсказуемость: характеристика ED позволяет планировать циклы работы и техобслуживание для сохранения ресурса.

Экспертное заключение

Трансформатор Cofi TRG1230/4 рассчитан на применение в защищённых монтажных условиях для типовых промышленных горелок с циклическим режимом работы. Он подходит для задач с частыми циклами подачи искры при соблюдении теплового режима и требований к изоляции. Рекомендуется применять в цепях с корректно рассчитанными предохранителями и выдерживать условия монтажа, исключающие воздействие влаги и пыли.
