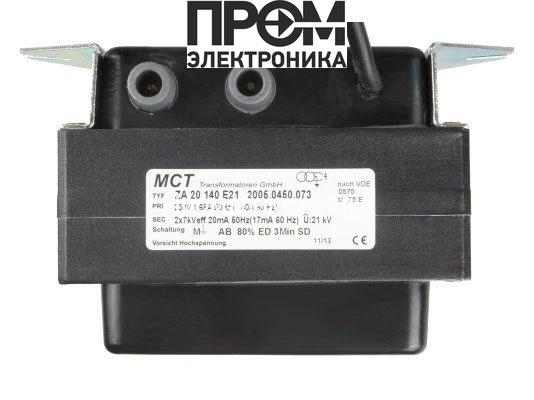

Трансформатор поджига MCT ZA 20 140 E21

Трансформатор поджига MCT ZA 20 140 E21 — назначение и область применения

Трансформатор поджига MCT ZA 20 140 E21 — это специализированный силовой трансформатор высокого напряжения класса компонентов горелочных устройств для промышленных котлов отопления. Предназначен для формирования высоковольтного пробойного импульса/потока зарядов, необходимого для одновременного инициирования искрового разряда в камере сгорания. Класс применения: стационарные газовые и жидкотопливные горелки в отопительных установках промышленных и коммунально-бытовых котельных.

Конструктивные особенности и принцип работы

Устройство представляет собой понижающе-повышающий трансформатор с разделёнными обмотками и специализированным диэлектрическим межслоем, рассчитанным на рабочее переменное напряжение питания 220 В, 50/60 Гц. На вход подаётся синусоидальное сетевое напряжение; первичная обмотка выполнена с учётом минимизации паразитной емкости и рассеяния для снижения фазовой задержки и формирования устойчивого высоковольтного импульса на вторичной обмотке.

Вторичная секция сконфигурирована на генерацию двухфазного повышенного потенциала 2х7 кВ, что реализуется либо как двухобмоточная конструкция с центральным отводом, либо как пара симметричных вторичных витков. Выходной ток контроля поджига ограничивается на уровне 20 мА, что обеспечивает искровой пробой при минимальном энергопотреблении и снижает тепловую нагрузку на электроды.

Тепловой режим и режим нагрузки регламентируются параметром ED 50% (длительность включения 50%), что указывает на необходимость обеспечения периодического режима работы с равномерным чередованием циклов включения и паузы для предотвращения термического пробоя изоляции. В конструкции используются материалы с температурной стабильностью и классом изоляции, допускающим импульсные перенапряжения, характерные для горелочных систем.

Ключевые технические характеристики

• Напряжение поджига 2х7 кВ: обеспечивает величину электрического поля, достаточную для формирования устоявшегося искрового промежутка в условиях нормального давления и типичных зазоров электродов; повышенное напряжение снижает чувствительность системы к загрязнению электродов и увеличивает вероятность качественного поджига.
• Ток поджига 20 мА: ограниченный ток уменьшает энергию отдельных импульсов, снижая эрозию электродов и тепловую нагрузку на горелочный узел, при этом сохраняя надёжную и повторяемую инициацию горения.
• Сила тока первичной цепи 1.7 А: указывает на требования к сетевой защите и проводникам питания; прибор потребляет кратковременную пиковую мощность при запуске и стабилизируется в рабочем цикле, что важно учитывать при проектировании питающей линии и предохранительных устройств.
• Длина кабеля электропитания 1100 мм: облегчает монтаж и уменьшает необходимость в дополнительных удлинителях, при этом индуктивность и паразитная ёмкость кабеля влияют на форму импульса и должны учитываться при прокладке относительно масс и заземления.
• ED 50% (длительность работы): требует обеспечения циклического режима работы и расчёта теплового баланса системы; при непрерывной работе свыше заявленного ED возможно снижение ресурса изоляции и увеличение температуры корпуса.
• Питание 220 В, 50/60 Гц: совместимость с промышленной сетью; наличие двухчастотной совместимости уменьшает требования к универсальным источникам питания в разных регионах.

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: при команде управления горелки модуль управления подаёт питание на первичную обмотку трансформатора, формируя на выходе импульс высокого напряжения. Искровой разряд возникает между электродами горелки; последующая стабильная подача топлива и воздуха переводит разряд в устойчивое пламя. Система реализует контроль воспламенения через детектирование тока поджига и/или изменения электрических параметров цепи.

• Интеграция в автоматику горелки: соответствует стандартным интерфейсам питание/земля/выход высокого напряжения, допускает замену аналогичных трансформаторов в существующих модулях.
• Устойчивость к коротким коммутационным переходам: конструкция вторичной обмотки и диэлектрика рассчитаны на повторяющиеся импульсы, снижая риск преждевременных пробоев.
• Низкий ток поджига: минимизирует коррозионное и термическое повреждение электродов, продлевая межремонтный ресурс горелки.
• Удобство монтажа: кабель 1100 мм упрощает размещение трансформатора в баковых и шкафных отсеках без дополнительных приспособлений.

Экспертное заключение

Трансформатор поджига MCT ZA 20 140 E21 подходит для циклических режимов эксплуатации в промышленных и коммунально-бытовых котлах с автоматикой управления горением, где требуется формирование стабильного высоковольтного импульса при ограниченном токе поджига. При проектировании системы следует учитывать ED 50% для теплового расчёта, а также характеристики питающей сети и параметры проводки для сохранения формы импульса и ресурса изоляции.
