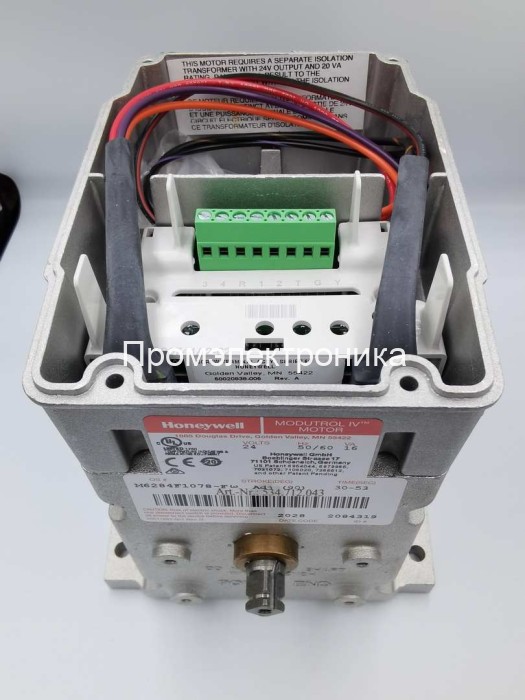

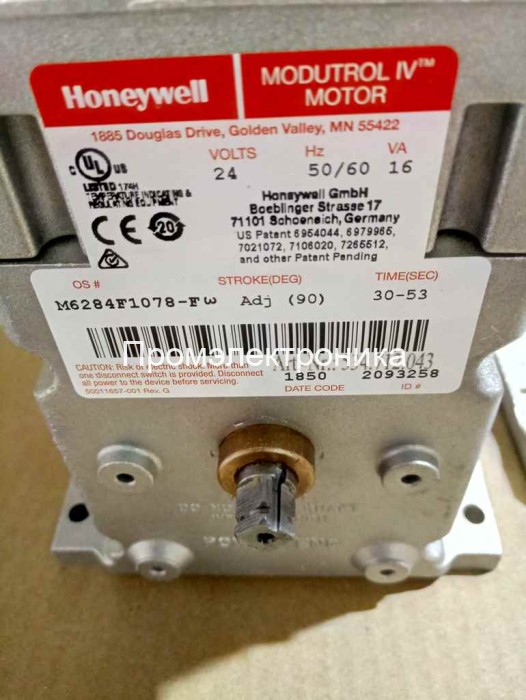

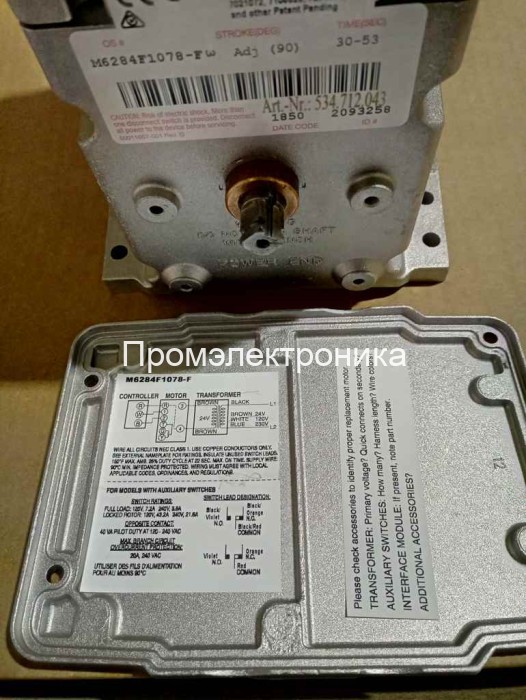

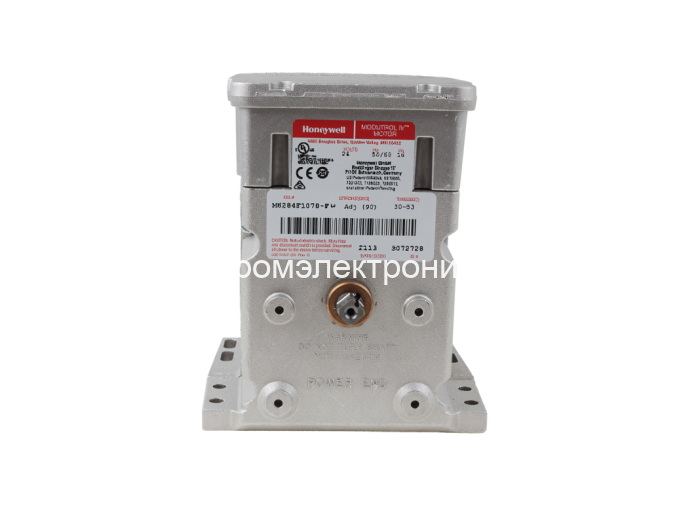

Сервопривод Honeywell M6284F1078-F/U

Honeywell M6284F1078-F/U - представляют собой сервоприводы с астатическим регулированием, трёхпроводным питанием и возвратом от пружины или без пружины. Применяйте эти двигатели в приводах заслонок или клапанов вместе с контроллерами, которые поддерживают однополюсное переключение на два направления или астатический режим регулирования.

Серводвигатели M6284F1078-F/U оснащены встроенным электрически изолированным потенциометром обратной связи, который служит для измерения положения вала двигателя и может использоваться для синхронизации ведомых двигателей серии 90 или для вторичной балансировки внешней цепи управления

Особенности сервоприводов серии M6284F1078-F/U:

• 2 встроенных вспомогательных выключателя

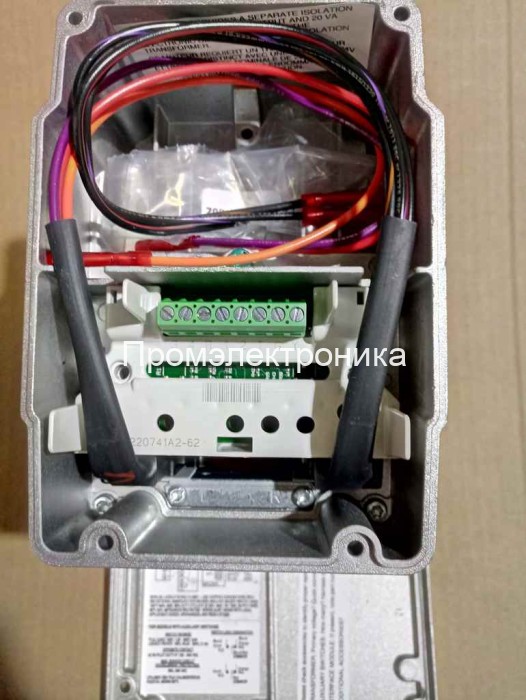

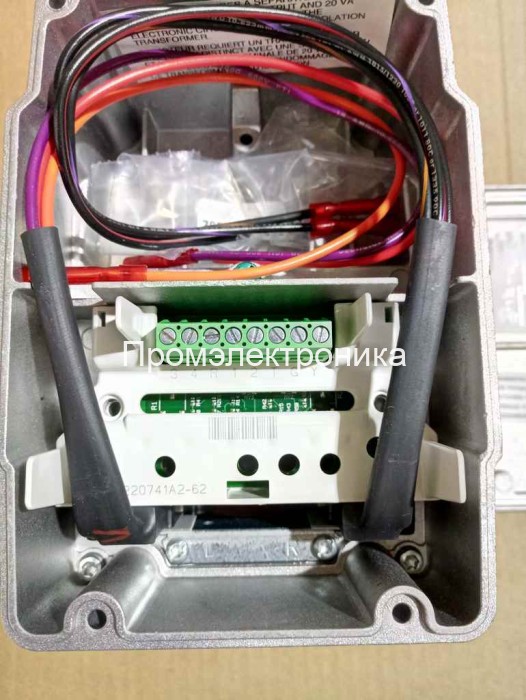

• Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.
• Встроенная возвратная пружина после отключения питания возвращает вал двигателя в нормальное положение.

• Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предусмотрены модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения.

• Быстроразъёмные клеммы в стандартной комплектации, предусмотрен адаптер для резьбовых клемм.

• Предусмотрен кронштейн-переходник для адаптации высоты положения вала в соответствии с таковой для старых двигателей.

• Ход двигателя может регулироваться по месту установки (от 90° до 160°).

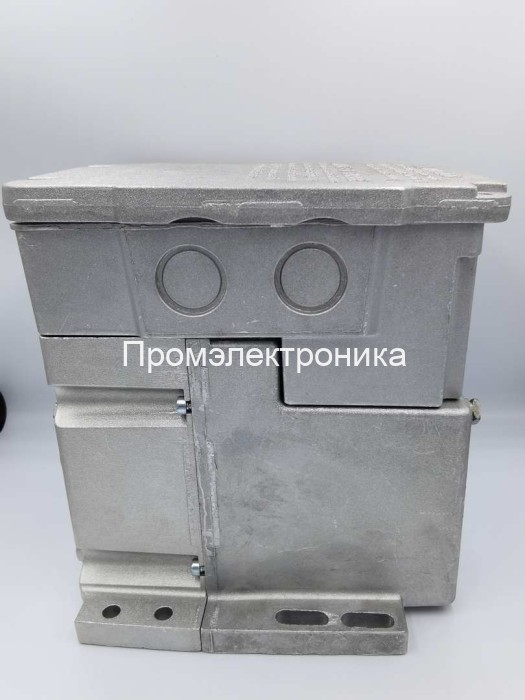

• Корпус из литого под давлением алюминия.

• Встроенные вспомогательные выключатели могут устанавливаться изготовителем, либо добавляться по месту применения.

• Номинальное стандартное время полного хода составляет 30 секунд (ход 90°) и 60 секунд (ход 160°). Могут поставляться двигатели с другим временем полного хода.

• Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.

Инструкция на сервопривод Honeywell M6284F1078-F/U (ru)
