Honeywell DC1040CL-701000-E

Цифровой контроллер Honeywell DC1040CL-701000-E представляет собой высокотехнологичное микропроцессорное устройство из семейства DC1000, разработанное для обеспечения высокой функциональности и надежности по конкурентоспособной цене. Этот контроллер является идеальным решением для точного регулирования температуры и других технологических параметров в самых разнообразных промышленных применениях. Благодаря своим гибким возможностям настройки и широкому набору функций, он находит применение в таких сферах, как:

• Сушильные камеры и печи: точное поддержание температурных режимов для качественной обработки материалов.
• Производство и обработка пластика: управление температурой в экструдерах, термопластавтоматах и другом оборудовании.
• Упаковочные машины: контроль параметров для обеспечения стабильности и качества упаковки.
• Покрасочные и покрывающие линии: поддержание оптимальных условий для нанесения покрытий.
• Климатические камеры: точное моделирование и поддержание заданных климатических условий для испытаний и исследований.

Компания Промэлектроника является официальным дилером продукции Honeywell, что гарантирует подлинность оборудования и квалифицированную техническую поддержку.

Ключевые особенности и преимущества

• Простота конфигурирования: Контроллер имеет два уровня конфигурации, что обеспечивает удобный доступ к параметрам. Для защиты от несанкционированного доступа к настройкам предусмотрен четырехзначный пароль. Это позволяет скрыть определенные параметры от оператора, чтобы предотвратить случайные или неквалифицированные изменения в конфигурации устройства.
• Универсальные алгоритмы управления: DC1040 поддерживает различные алгоритмы управления, что делает его адаптируемым к любым задачам. Среди них ПИД-регулирование для точного и плавного поддержания параметра и простое двухпозиционное управление (ВКЛ/ВЫКЛ). Также доступны специализированные алгоритмы, такие как "Нагрев/Охлаждение" с двумя независимыми наборами ПИД-коэффициентов и управление положением двигателя без обратной связи.

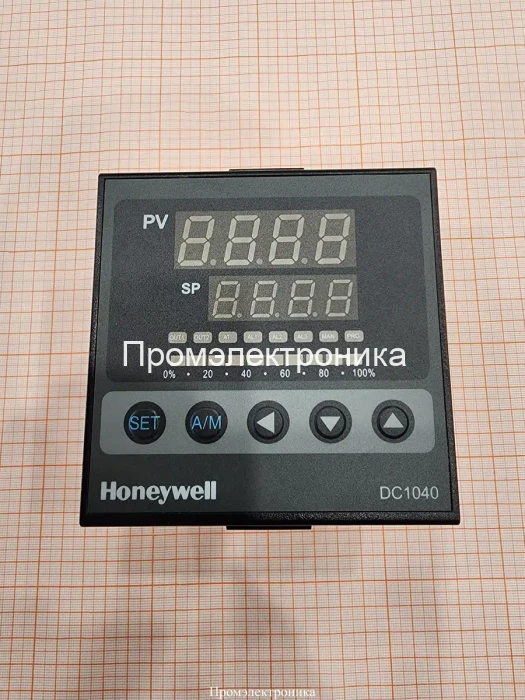

• Информативный дисплей: Устройство оснащено двойным четырехзначным цифровым дисплеем. Верхний дисплей (PV) отображает текущее значение процесса, а нижний (SP) — заданное значение (уставку). Дополнительно имеется гистограмма из 10 светодиодов, которая наглядно показывает в процентах значение выходного сигнала. Светодиодные индикаторы также информируют о состоянии выходов (OUT1, OUT2), сигналов тревоги (AL1, AL2, AL3), режиме автонастройки (AT), режиме работы (MAN/AUTO) и выполнении программы (PRO).
• Расширенная система сигнализации: Контроллер поддерживает до трех выходов сигнализации и позволяет настроить до 17 различных режимов их работы. Это дает возможность гибко реагировать на любые отклонения процесса от нормы, включая сигнализацию по высокому или низкому значению переменной, по отклонению от уставки, а также по событиям таймера или программы.
• Надежность и долговечность: Контроллер рассчитан на работу в сложных промышленных условиях. Он может эксплуатироваться в широком диапазоне температур от -20°C до +65°C. Для хранения настроек используется энергонезависимая память (EEPROM), что гарантирует сохранность данных даже при отключении питания.

Конфигурация модели DC1040CL-701000-E

• DC1040: Модель в корпусе размера 1/4 DIN (96x96 мм).
• C: Программная функция отсутствует.
• L: Тип входа – линейный. Предназначен для работы с унифицированными сигналами, такими как 4-20 мА или 0-10 В от различных датчиков (давления, влажности, расхода и т.д.).
• 7: Первый выход – управление приводом двигателя. Этот тип выхода предназначен для управления положением клапанов или заслонок без использования обратной связи по положению.
• 0: Второй выход отсутствует.
• 1: Устройство оснащено одним выходом сигнализации.
• 0: Дополнительный выход отсутствует.
• 0: Второй аналоговый вход (для удаленной уставки) отсутствует.
• 0: Цифровой интерфейс связи (RS232/RS485) отсутствует.
• E: Руководство пользователя поставляется на английском языке.

Технические характеристики

• Аналоговый вход:
  • Тип: Линейные сигналы (4-20 мА, 0-20 мА, 0-5 В, 0-10 В, 1-5 В, 2-10 В). Также поддерживаются термопары (K, J, R, S, B, E, N, T, W, PL II, U, L) и термометры сопротивления (Pt100, JPt100).
  • Частота дискретизации: 500 мс.
  • Разрешение АЦП: 14 бит.
  • Точность: ±0.5% от полной шкалы (FS).
• Режим управления:
  • Коэффициент пропорциональности (П): 0~200%.
  • Интегральный коэффициент (И): 0~3600 секунд.
  • Дифференциальный коэффициент (Д): 0~900 секунд.
  • Время цикла: 0~150 секунд.
• Выход:
  • Тип основного выхода: Управление серводвигателем клапана (система без обратной связи).
  • Выход сигнализации: Электромеханическое реле (3 A / 240 В).
• Условия эксплуатации:
  • Напряжение питания: Универсальное, от 85 до 265 В переменного тока, 50/60 Гц.
  • Потребляемая мощность: до 12 ВА.
  • Температура окружающей среды: от -20°C до +65°C.
  • Влажность: от 50 до 85% (без конденсации).
• Габаритные размеры:
  • Размер лицевой панели: 96 x 96 мм.
  • Глубина: 74.5 мм.
  • Размер выреза в панели: 90 x 90 мм.

Для заказа и получения консультации по применению контроллера Honeywell DC1040CL-701000-E, пожалуйста, свяжитесь с нами по электронной почте: sales@prom-elec.com.
