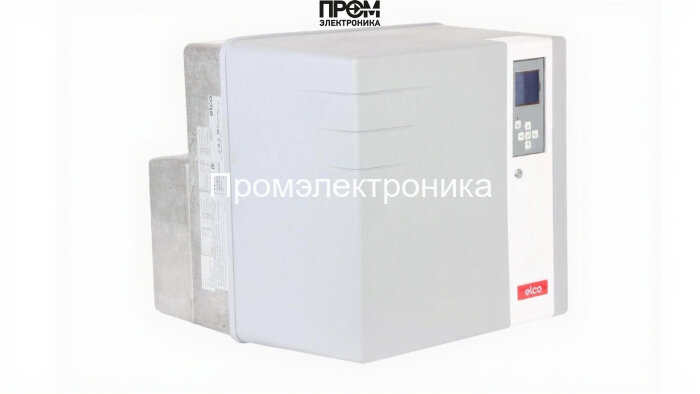

Газовая горелка Elco VG 4.460 D — техническое описание и состав

Elco VG 4.460 D — промышленная двухступенчатая газовая горелка класса III по EN676, разработанная для систем отопления и технологического нагрева с мощностью от 150 до 460 кВт. Конструкция ориентирована на надёжность и простоту интеграции: двухступенчатое управление, питание 220 В для автоматики, электродвигатель 420 Вт, потребляемая мощность 522 Вт. По умолчанию поставляется без головы сгорания и газовой рампы; установка дополнительных модулей возможна по запросу.

Ключевые параметры

• Мощность: 150–460 кВт
• Электропитание управления: 220 В
• Электродвигатель: 420 Вт; потребление: 522 Вт
• Противодавление: 0–5 мбар
• IP-класс: IP41; уровень шума ≈ 70 дБ
• Вес: 25 кг; габариты: 64 × 46.5 × 47.5 см

Основные узлы и их назначение

Ниже перечислены основные детали горелки Elco VG 4.460 D с техническим описанием их функций — информация важна при проектировании, монтаже и обслуживании.

• Топливный насос — обеспечивает стабильную подачу газа при заданном давлении и компенсирует перепады в магистрали; важен при работе с пропаном и природным газом.
• Датчик пламени — электронный сигнализатор наличия/отсутствия пламени, интегрируемый в систему безопасности автоматики; обеспечивает быстрый отклик и блокировку подачи при срыве горения.
• Топочный автомат — микропроцессорный блок управления (MDE2-совместимый), реализует логику розжига, контроля пламени, перехода между ступенями и диагностики ошибок.
• Трансформатор розжига — высоковольтный генератор для питания электродов зажигания, обеспечивает надёжный запуск при различном качестве топлива и внешних условиях.
• Реле давления — контроль минимального/максимального давления в подаче; формирует защитные блокировки при нарушении параметров сети газа.
• Форсунки — точные элементы распределения расхода топлива, обеспечивают оптимальную смесь и равномерное распределение пламени по пламенной голове.
• Сервопривод — исполнительный механизм управления заслонками и регулирующими органами в ступенчатой схеме; обеспечивает точность и повторяемость переходов мощности.
• Клапан — газовый запорный и регулирующий элемент с электромагнитным/пневматическим приводом, реализует блокировку подачи при аварийных состояниях.
• Электроды — зажигание и мониторинг пламени (в паре с датчиком), выполнены из жаропрочных сплавов для длительного ресурса в агрессивной среде горения.

Эксплуатационные рекомендации и SEO-ориентированные преимущества

• Проектирование и подключение должны выполняться квалифицированными специалистами по стандартам EN и рекомендации производителя.
• Регулярная проверка датчика пламени, трансформатора розжига и форсунок продлевает ресурс и поддерживает КПД.
• Встроенная автоматика обеспечивает мониторинг параметров и снизит время простоя — важный фактор энергоэффективности и безопасности в 2026 году.

Elco VG 4.460 D — выбор для объектов, где требуются надёжность, точная автоматика и возможность модульной комплектации под конкретные задачи отопления и технологического нагрева.
