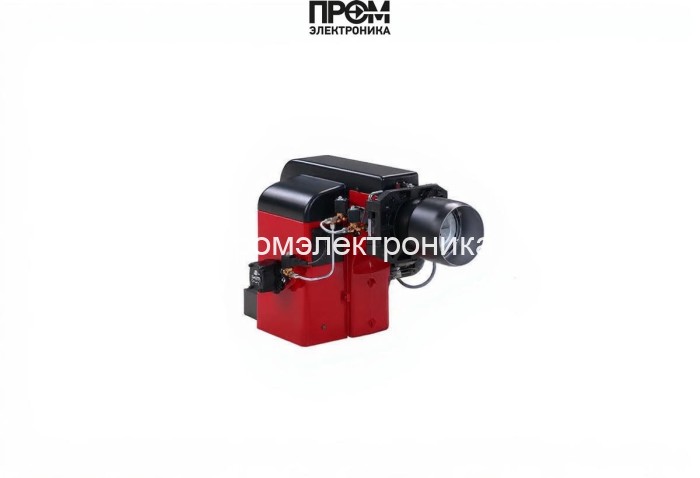

Дизельная горелка Oilon KP-50 H L - 400

Техническое описание дизельной горелки Oilon KP-50 H L - 400 (KP90H002)

Дизельная горелка Oilon KP-50 H L — промышленный модуль для стационарных котлов и теплогенераторов, спроектированный для надежной эксплуатации в системах водяного и парового отопления. Конструкция рассчитана на жидкое топливо вязкостью 4–12 сСт при +20 °C и обеспечивает диапазон полезной мощности 200–830,2 кВт с двухступенчатым управлением High‑Low для экономичного перехода между режимами.

Ключевые характеристики

• Диапазон мощности: 200–830,2 кВт — адаптация под различные тепловые нагрузки;
• Расход топлива: 17–70 кг/ч — точное дозирование в зависимости от режима;
• Длина пламенной трубы: 400 мм — удлинённая конструкция для глубокой топки;
• Электропитание: 380 В, электродвигатель 750 Вт — привод насоса и вентилятора;
• Класс защиты: IP20; рабочая температура: 0…40 °C; масса: 32 кг;
• Противодавление в камере: 0–9 мбар; тип соединения R 3/8.

Состав и основные узлы горелки

Конструктивно KP-50 H L выполнена в литом алюминиевом корпусе и включает модульные узлы, упрощающие монтаж и обслуживание. В описании ниже указаны все ключевые компоненты, критичные для функционирования и безопасности:

• Топливный насос — обеспечивает стабильное давление подачи топлива и совместим с системой фильтрации до 100 мкм;
• Форсунки — распыление топлива с заданной дисперсией для эффективного сгорания в широком диапазоне нагрузок;
• Датчик пламени — надежное детектирование факела, интеграция с системой безопасности;
• Топочный автомат (программируемое реле LAL1.25) — управление розжигом, режимами High/Low, защитой и сигнализацией;
• Трансформатор розжига — формирует высоковольтный импульс для стартовых электродов;
• Электроды — искровой розжиг и контроль стабильности пламени;
• Сервопривод — точное управление воздушной заслонкой и регулировка избыточного воздуха;
• Клапан (запорный/безопасный) — предотвращает утечку топлива при остановке; комплектуется фланцем для монтажа;
• Реле давления — мониторинг противодавления в камере и аварийное отключение при выходе параметров за пределы;

Функциональные преимущества

• Двухступенчатая схема High‑Low снижает расход в непиковых режимах и уменьшает износ узлов;
• Модульная архитектура упрощает сервис: доступ к форсунке, насосу и электродам без демонтажа корпуса;
• Интегрированная автоматика обеспечивает последовательность розжига, контроль пламени и защитные блокировки;
• Совместимость с котлами при противодавлении до 9 мбар и возможностью адаптации длины пламенной трубы.

Рекомендации по эксплуатации и обслуживанию

• Фильтрация топлива до 100 мкм перед насосом — обязательна для сохранения ресурса форсунки и насоса;
• Регулярная проверка датчика пламени и калибровка программного реле не реже раза в год;
• Контроль состояния электродов и трансформатора розжига при каждом плановом ТО;
• Профилактическая проверка реле давления и герметичности клапанов — каждые 500 моточасов.

Oilon KP-50 H L спроектирована с прицелом на долговечность и соответствие современным требованиям энергоэффективности и безопасности. Техническая архитектура, включающая топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, электроды, реле давления, сервопривод и клапан, обеспечивает предсказуемую работу в промышленных системах отопления с минимальными эксплуатационными рисками.
