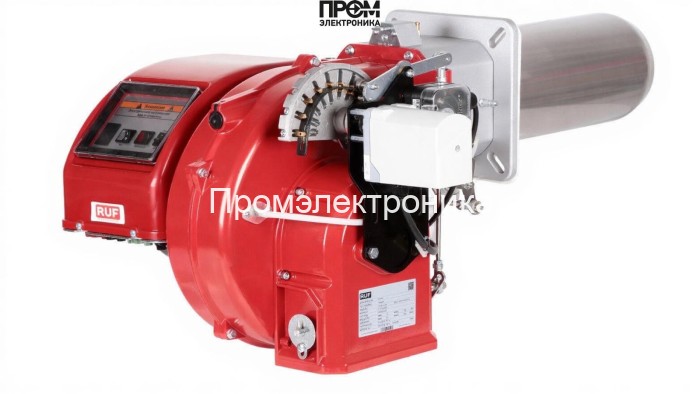

Газовая горелка RUF TRG 40 P L335

Газовая горелка RUF TRG 40 P L335 — техническое описание и состав

Профессиональная двухступенчатая газовая горелка RUF TRG 40 P L335 разработана для промышленной эксплуатации в котельных и технологических печах. Модель обеспечивает регулируемую тепловую мощность в диапазоне 70–390 кВт при расходе природного газа 7–39 нм³/ч. Конструкция с удлинённой пламенной трубой L335 (Ø160 мм) рассчитана на работу при противодавлении до 7 мбар и питание 220 В, с электродвигателем 450 Вт и классом защиты IP40.

Ключевые узлы и комплектующие

• Топливный насос — обеспечивает стабильную подачу газа в форсунки и поддерживает требуемое давление в системе.
• Форсунки — формируют факел и дозируют топливо в зону горения, адаптированы под природный газ.
• Клапан (газовый клапан) — многоступенчатая запорная арматура с электроприводом для аварийного перекрытия.
• Датчик пламени — оптический/ионный контроль наличия горения для безопасного выключения при нестабильности.
• Трансформатор розжига — генерирует высокое напряжение для поджига электрода и быстрого запуска.
• Электроды — обеспечивают искровой розжиг и работу системы контроля пламени.
• Топочный автомат — программируемый контроллер последовательности пуска, диагностики и защиты.
• Реле давления — контролирует давление в топочной камере и предотвращает работу при недопустимых значениях.
• Сервопривод — исполнительный элемент для точной регулировки заслонок и воздушно-топливной смеси.

Технические характеристики — кратко

• Мощность: 70–390 кВт
• Длина пламенной трубы: 335 мм, диаметр Ø160 мм
• Электропитание: 220 В, двигатель 450 Вт
• Расход газа: 7–39 нм³/ч
• Противодавление: 0–7 мбар
• Вес: 39 кг; габариты: 69.2×50.2×40.7 см

Эксплуатация и техническое обслуживание

• Ежесезонная проверка головки сгорания, чистка форсунок и пламенной трубы.
• Проверка исправности датчика пламени и трансформатора розжига при вводе в эксплуатацию.
• Тестирование реле давления и сервоприводов, регулировка клапана и заслонок для оптимальной смеси.
• Рекомендуется сервисный контракт для поддержания КПД и соответствия нормативам безопасности.

Газовая горелка RUF TRG 40 P L335 — оптимальное решение для производителей и энергетиков, которым требуется надёжная, ремонтопригодная и легко интегрируемая горелочная система с четким набором контролируемых узлов: топливный насос, форсунки, клапан, датчик пламени, трансформатор розжига, электроды, топочный автомат, реле давления и сервопривод.
