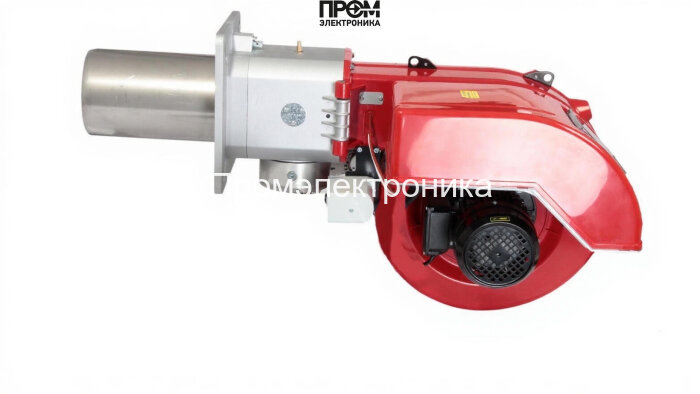

Газовая горелка RUF TRG 150 P

Газовая горелка RUF TRG 150 P — техническое описание (RUF RU17620030)

Представленная модель RUF TRG 150 P — промышленная двухступенчатая газовая горелка, спроектированная для надёжной и экономичной работы в диапазоне тепловой мощности 372–1512 кВт. Конструкция ориентирована на долговременную эксплуатацию в котельных и технологических установках с требованием точного управления подачей топлива и воздуха, стабильного розжига и минимального времени простоя.

Краткие технические параметры

• Диапазон мощности: 372–1512 кВт
• Расход газа: 38–153 нм³/ч
• Длина пламенной трубы: 280 мм (Ø 190 мм)
• Электропитание: 380 В, электродвигатель 200 Вт
• Противодавление: 0–10.25 мбар
• Класс пылевлагозащиты: IP40
• Вес: 12 кг, габариты: 43.3 × 42 × 34.8 см

Конструктивные узлы и состав горелки

Модульная архитектура RUF TRG 150 P обеспечивает удобство монтажа и сервиса. В составе типовых узлов поставляемых и встроенных компонентов присутствуют:

• топливный насос и газовая арматура — обеспечивают стабильную подачу и дозирование газа на двух ступенях;
• форсунки (головка сгорания) — формируют оптимальную факел-геометрию для полного сгорания при заданных режимах;
• клапан высокого качества — двусторонняя запорная система с быстрым срабатыванием при отключении питания или аварии;
• серводвигатель (сервопривод) — реализует точное позиционирование дроссельной арматуры при ступенчатом и модульном управлении;
• трансформатор розжига и электроды — обеспечивают надежный и повторяемый искровой розжиг в любых режимах работы;
• датчик пламени — электронный контроллер наличия пламени с высокой помехозащищённостью и быстротой срабатывания;
• топочный автомат — основная управляющая электроника, реализующая логику розжига, контроля и аварийных блокировок;
• реле давления и датчики давления — контроль предельных значений газового и дымового давления для безопасной эксплуатации.

Функциональные преимущества

• Двухступенчатая регулировка обеспечивает экономичный режим при частичных нагрузках и стабильность при максимуме.
• Интеграция с автоматикой котла через стандартные интерфейсы упрощает модернизацию котельных комплексов.
• Низкий уровень вредных выбросов за счёт оптимизированной форсунки и управления подачей воздуха.
• Упрощённый доступ к головке сгорания и быстроразъёмным узлам минимизирует время технического обслуживания.
• Высокая электромеханическая надежность: качественные клапаны, серводвигатель и трансформатор розжига рассчитаны на интенсивную работу при промышленной нагрузке.

Рекомендации по эксплуатации и обслуживанию

• Монтаж и пуск доверять сертифицированным специалистам, проверять герметичность газовых контуров и заземление.
• Периодически контролировать состояние электродов и трансформатора розжига, при необходимости заменять во избежание проблем с розжигом.
• Проверять корректность работы датчика пламени и реле давления, проводить калибровку по регламенту.
• Очищать форсунки и пламенную трубу от отложений не реже одного раза в квартал при интенсивной эксплуатации.
• Использовать только серийные запасные части RUF или рекомендованные аналогичные по характеристикам для сохранения гарантии и параметров работы.

RUF TRG 150 P оптимальна для установки в водогрейных и паровых котлах среднего и крупного класса, промышленных теплогенераторах и установках с требованием высокой надёжности и точного управления мощностью. Применение качественных компонентов — топливного насоса, форсунок, сервопривода, клапанов, датчиков и автоматики — обеспечивает длительную и безопасную эксплуатацию в составе современных котельных систем.
