Газовая горелка Elco VG 1.105 D E KL

Все товары Elco →

Газовая горелка Elco VG 1.105 D E KL. Вид топлива: газовая; Мощность горелки: от 37 до 105 кВт; Исполнение горелки: двухступенчатая.

Газовая горелка Elco VG 1.105 D E KLУвеличить фото

Основные характеристики

Бренды
Elco
Вес
12 кг
Вид топлива
газовая
Мощность горелки
от 37 до 105 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
228 мм
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 37 до 105 кВт · от 0 до 2.62 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 228 мм · с головой сгорания, с газовой рампой

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 1.105 D E KL. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 37 до 105 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; длина пламенной трубы: 228 мм; противодавление: от 0 до 2.62 мбар; комплектация: с головой сгорания, с газовой рампой.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания, с газовой рампой. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 1.105 D E KL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 1.105 D E KL
Бренды
Elco
Вес
12 кг
Вид топлива
газовая
Мощность горелки
от 37 до 105 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
228 мм
Класс пылевлагозащиты
IP21
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
с головой сгорания, с газовой рампой
Электродвигатель
85 Вт
Потребляемая электрическая мощность
195 Вт
Страна бренда
Италия
Противодавление
от 0 до 2.62 мбар
Тип пламенной трубы
удлиненная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

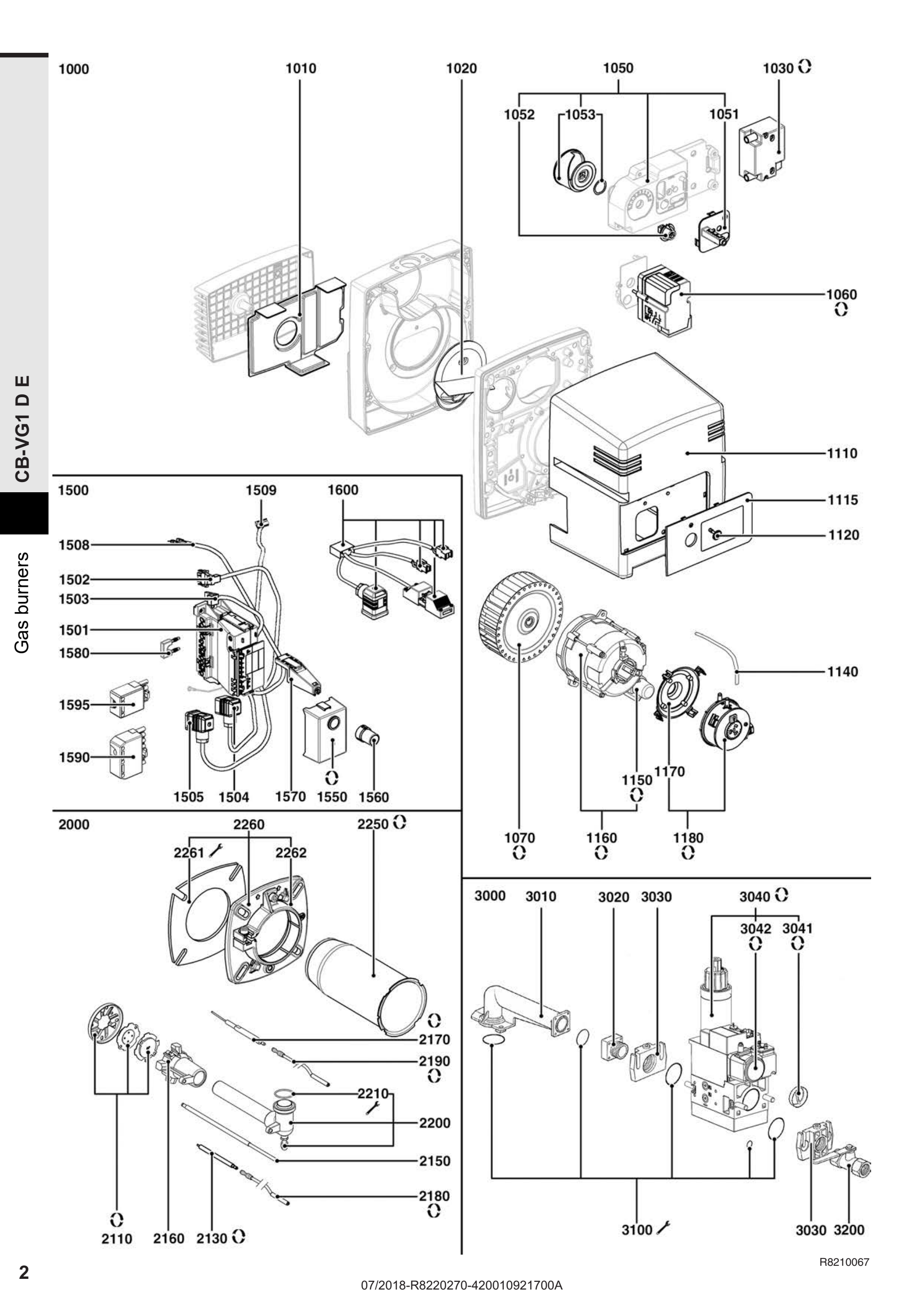

Взрывсхема: корпус горелки, электрические компоненты, головка горелки

Взрывсхема: корпус горелки, электрические компоненты, головка горелки — Газовая горелка Elco VG 1.105 D E KL
Открыть схему в полном размере ↗Документ 420010921700A · R8220270-01 - 05/07/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Элемент звукоизоляционный камеры воздухозаборной 199X117/NC9/V1 Elco 13018442

    Артикул: 13018442

    Период по каталогу: 06-2018 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для VL 1.95, VG1.85, черная

    Артикул: 13010513

    Период по каталогу: 06-2018 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 1PC 052F4058

    Артикул: 65300715

    Период по каталогу: 06-2018 — конец периода не указан

  4. Поз. 1050
    Панель управления воздушной заслонкой Elco 65326750

    Артикул: 65326750

    Период по каталогу: 06-2018 — конец периода не указан

  5. Поз. 1051
    Шкала измерительная Elco 13021960

    Артикул: 13021960

    Период по каталогу: 06-2018 — конец периода не указан

  6. Поз. 1052
    Регулятор воздушной заслонки Elco 28 мм

    Артикул: 13010509

    Период по каталогу: 06-2018 — конец периода не указан

  7. Поз. 1053
    Воздушная заслонка Ecoflam 65327448

    Артикул: 65327448

    Период по каталогу: 06-2018 — конец периода не указан

  8. Поз. 1060
    Сервопривод Elco STA5 B0.36/8 2N36 R

    Артикул: 13012022

    Период по каталогу: 06-2018 — конец периода не указан

  9. Поз. 1070
    Рабочее колесо вентилятора Elco Ø133 x 62 мм, 13010517

    Артикул: 13010517

    Период по каталогу: 06-2018 — конец периода не указан

  10. Поз. 1110
    Кожух серый 229X282X175/NC9 2ST.-VG01 D Elco 13023351

    Артикул: 13023351

    Период по каталогу: 06-2018 — конец периода не указан

  11. Поз. 1115
    Накладка передняя/кожух 178X90/V01 Elco 13010976

    Артикул: 13010976

    Период по каталогу: 06-2018 — конец периода не указан

  12. Поз. 1120
    Фиксирующий винт кожуха M5 x 19 мм, в комплекте

    Артикул: 13007853

    Период по каталогу: 06-2018 — конец периода не указан

  13. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2018 — конец периода не указан

  14. Поз. 1150
    Конденсатор 4 мкФ в комплекте

    Артикул: 13011117

    Исполнение: EBR

    Период по каталогу: 06-2018 — конец периода не указан

  15. Поз. 1160
    Электродвигатель Simel ZS AA/2072-32

    Артикул: 65326740

    Период по каталогу: 06-2018 — конец периода не указан

  16. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 06-2018 — конец периода не указан

  17. Поз. 1180
    Реле давления Elco 604.99546

    Артикул: 65300017

    Период по каталогу: 06-2018 — конец периода не указан

  18. Поз. 1501
    Коробка электрических соединений газовой горелки Elco 13010521

    Артикул: 13010521

    Период по каталогу: 06-2018 — конец периода не указан

  19. Поз. 1502
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 06-2018 — конец периода не указан

  20. Поз. 1503
    Кабель питания трансформатора Elco 250 мм, 13010535

    Артикул: 13010535

    Период по каталогу: 06-2018 — конец периода не указан

  21. Поз. 1504
    Кабель электропитания клапана Elco 13010545

    Артикул: 13010545

    Период по каталогу: 06-2018 — конец периода не указан

  22. Поз. 1505
    Кабель питания реле давления 1400 мм

    Артикул: 13010080

    Период по каталогу: 06-2018 — конец периода не указан

  23. Поз. 1508
    Кабель питания реле давления 170 мм

    Артикул: 13010537

    Период по каталогу: 06-2018 — конец периода не указан

  24. Поз. 1509
    Кабель питания сервопривода 210 мм

    Артикул: 13012024

    Период по каталогу: 06-2018 — конец периода не указан

  25. Поз. 1550
    Блок управления горелкой Elco 65301951

    Артикул: 65301951

    Период по каталогу: 06-2018 — конец периода не указан

  26. Поз. 1560
    Распорная кнопка Satronic / Honeywell 70601

    Артикул: 13010964

    Период по каталогу: 06-2018 — конец периода не указан

  27. Поз. 1570
    Вспомогательная опора Elco 13012597

    Артикул: 13012597

    Период по каталогу: 06-2018 — конец периода не указан

  28. Поз. 1580
    Перемычка тока ионизации Staubli KS4-19L

    Артикул: 13010524

    Период по каталогу: 06-2018 — конец периода не указан

  29. Поз. 1590
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 06-2018 — конец периода не указан

  30. Поз. 1595
    Штекер Elco, 13009667

    Артикул: 13009667

    Период по каталогу: 06-2018 — конец периода не указан

  31. Поз. 2110
    Уравнительный диск в комплекте Ø74,5 / 24,5 мм 13007727

    Артикул: 13007727

    Период по каталогу: 06-2018 — конец периода не указан

  32. Поз. 2150
    Регулировочный стержень Ecoflam 65327443

    Артикул: 65327443

    Период по каталогу: 06-2018 — конец периода не указан

  33. Поз. 2160
    Звездообразная газовая головка в комплекте Elco Ø73 мм, 13010532

    Артикул: 13010532

    Период по каталогу: 06-2018 — конец периода не указан

  34. Поз. 2170
    Электрод ионизации Elco 105 мм, 13010529

    Артикул: 13010529

    Период по каталогу: 06-2018 — конец периода не указан

  35. Поз. 2180
    Кабель поджига Ecoflam 355 мм, 65300077

    Артикул: 65300077

    Период по каталогу: 06-2018 — конец периода не указан

  36. Поз. 2190
    Кабель ионизации Elco 500 мм, 13010530

    Артикул: 13010530

    Период по каталогу: 06-2018 — конец периода не указан

  37. Поз. 2200
    Труба подачи газа 90° пламенной трубы горелки D23/22 L38/32 + тр.D22 L250 Elco 65327444

    Артикул: 65327444

    Период по каталогу: 06-2018 — конец периода не указан

  38. Поз. 2210
    Кольцевая прокладка Ø24 X 3 мм

    Артикул: 13010534

    Период по каталогу: 06-2018 — конец периода не указан

  39. Поз. 2250
    Труба пламенная D90/75/68 L283 Elco 65327441

    Артикул: 65327441

    Период по каталогу: 06-2018 — конец периода не указан

  40. Поз. 2260
    Фланец горелки Ø90 мм, в комплекте

    Артикул: 13018849

    Период по каталогу: 06-2018 — конец периода не указан

  41. Поз. 2261
    Прокладка фланца Elco Ø90 мм, 13010502

    Артикул: 13010502

    Период по каталогу: 06-2018 — конец периода не указан

  42. Поз. 2262
    Фланцевый уплотнитель Ø90 мм

    Артикул: 13011149

    Период по каталогу: 06-2018 — конец периода не указан

  43. Поз. 3010
    Труба подачи газа В сборе 72X40 90°/34X34 L115 RP1/2 + О-кольца 22X2,5 Elco 13010952

    Артикул: 13010952

    Период по каталогу: 06-2018 — конец периода не указан

  44. Поз. 3020
    Фланец клапана газового DUNGS MB405 RP3/4 + штуцер газа Elco 13012203

    Артикул: 13012203

    Период по каталогу: 06-2018 — конец периода не указан

  45. Поз. 3030
    Фланец газового клапана Dungs Rp 3/4" с прокладкой 13010074

    Артикул: 13010074

    Период по каталогу: 06-2018 — конец периода не указан

  46. Поз. 3040
    Газовый мультиблок Elco MB-ZRDLE 407 B01 S20

    Артикул: 13010071

    Период по каталогу: 06-2018 — конец периода не указан

  47. Поз. 3041
    Фильтрующий элемент Elco 65326948

    Артикул: 65326948

    Период по каталогу: 06-2018 — конец периода не указан

  48. Поз. 3042
    Реле давления Elco GW 150 A5

    Артикул: 13010078

    Период по каталогу: 06-2018 — конец периода не указан

  49. Поз. 3100
    Комплект прокладок Elco 407 13011519

    Артикул: 13011519

    Период по каталогу: 06-2018 — конец периода не указан

  50. Поз. 3200
    Элемент ручного клапана 3/4 (ACC. VANNE MANUELLE) Elco 65300663

    Артикул: 65300663

    Период по каталогу: 06-2018 — конец периода не указан
