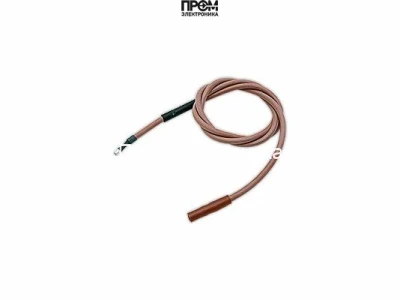

Кабель поджига Ecoflam 205 мм, 65320932
Артикул: 65320932
870 ₽ Подробнее →Ecoflam

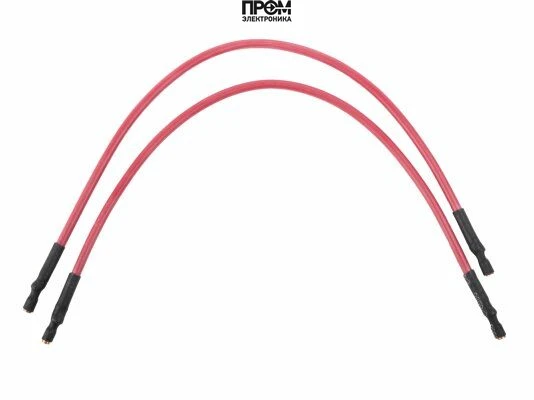

Кабель поджига Ecoflam 355 мм, 65300077
Кабель поджига Ecoflam, арт. 65300077 — высоковольтный кабель с силиконовой изоляцией для высокой термостойкости и долговечности, со штекерами Ø4 мм для надёжного подключения. Гарантирует стабильный и безопасный розжиг горелок.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Длина кабеля
- 355 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- розжига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель поджига Ecoflam 355 мм, 65300077
Кабель поджига Ecoflam 355 мм, артикул 65300077
Кабель поджига Ecoflam длиной 355 мм (артикул 65300077) предназначен для подачи высоковольтного импульса на электрод поджига с целью формирования стабильной электрической искры и надёжного розжига горелочных устройств. Конструкция изделия оптимизирована для эксплуатации в условиях повышенных температур и механических нагрузок, обеспечивая долговременную и безопасную работу системы розжига.
Описание и конструкция
- Длина: 355 мм.
- Артикул: 65300077.
- Изоляция: силиконовый каучук — высокая термостойкость и устойчивость к старению.
- Разъёмы: штекеры Ø 4 мм для подключения к трансформатору и электроду поджига.
- Назначение: передача высоковольтного напряжения для образования искры и запуска горелки.
Ключевые преимущества
- Стабильность розжига — гарантированная передача импульса без пропусков благодаря точной подгонке штекеров Ø 4 мм.
- Термостойкость — силиконовая изоляция сохраняет электропроводящие свойства при высоких температурах и предотвращает деградацию материала.
- Механическая прочность — повышенная стойкость к внешним воздействиям уменьшает риск повреждений при установке и эксплуатации.
- Простота монтажа — стандартные штекеры обеспечивают быстрое и надёжное соединение с трансформатором и электродом поджига.
Область применения
Кабель поджига Ecoflam 355 мм 65300077 применяется в устройствах и горелочных системах, где требуется точный и надёжный электрический поджиг топлива. Подходит для оборудования, требующего компактного и термостойкого высоковольтного соединения между источником напряжения и электродом поджига.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Совместимость с горелками
Подтверждённые исполнения оборудования и позиции кабеля приведены в разделе «Применяемость». При подборе учитывают полное обозначение горелки, условия исполнения и редакцию перечня запчастей.
Характеристики
- Наименование
- Кабель поджига Ecoflam 355 мм, 65300077
- Бренды
- Ecoflam
- Длина кабеля
- 355 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- розжига
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Данные каталога
CB-VG 1.105 D E D3/4” RP3/4” KL · позиция 2180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010921700A · R8220270-01 - 05/07/2018 · страница 3 .
-
Данные каталога
CB-VG 1.105 D E D3/4” RP3/4” KN · позиция 2180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010921700A · R8220270-01 - 05/07/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” /TC KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” /TC KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” /TC KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” /TC KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” /TC KL · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” /TC KN · позиция 0180
IGNITION CABLE D4/D4 L380
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
