Газовая горелка Elco VG 1.40 E KL - TC

Все товары Elco →

Газовая горелка Elco VG 1.40 E KL - TC. Вид топлива: газовая; Мощность горелки: от 15 до 41 кВт; Исполнение горелки: одноступенчатая.

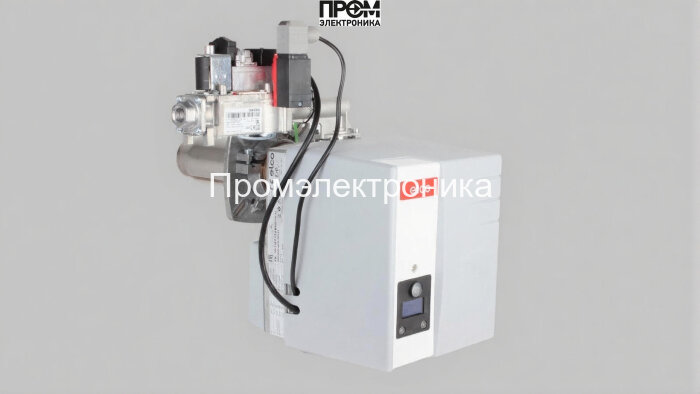

Газовая горелка Elco VG 1.40 E KL - TCУвеличить фото

Основные характеристики

Бренды
Elco
Вес
17 кг
Вид топлива
газовая
Мощность горелки
от 15 до 41 кВт
Тип соединения
Rp 1/2"
Длина пламенной трубы
200 мм
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 15 до 41 кВт · от 0 до 1.4 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 200 мм · с головой сгорания, с газовой рампой

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 1.40 E KL - TC. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 15 до 41 кВт; исполнение горелки: одноступенчатая; электропитание: 220 В; длина пламенной трубы: 200 мм; противодавление: от 0 до 1.4 мбар; комплектация: с головой сгорания, с газовой рампой.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания, с газовой рампой. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 1.40 E KL - TC, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 1.40 E KL - TC
Бренды
Elco
Вес
17 кг
Вид топлива
газовая
Мощность горелки
от 15 до 41 кВт
Тип соединения
Rp 1/2"
Длина пламенной трубы
200 мм
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Электропитание
220 В
Комплектация
с головой сгорания, с газовой рампой
Электродвигатель
85 Вт
Потребляемая электрическая мощность
120 Вт
Страна бренда
Италия
Противодавление
от 0 до 1.4 мбар
Тип пламенной трубы
удлиненная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

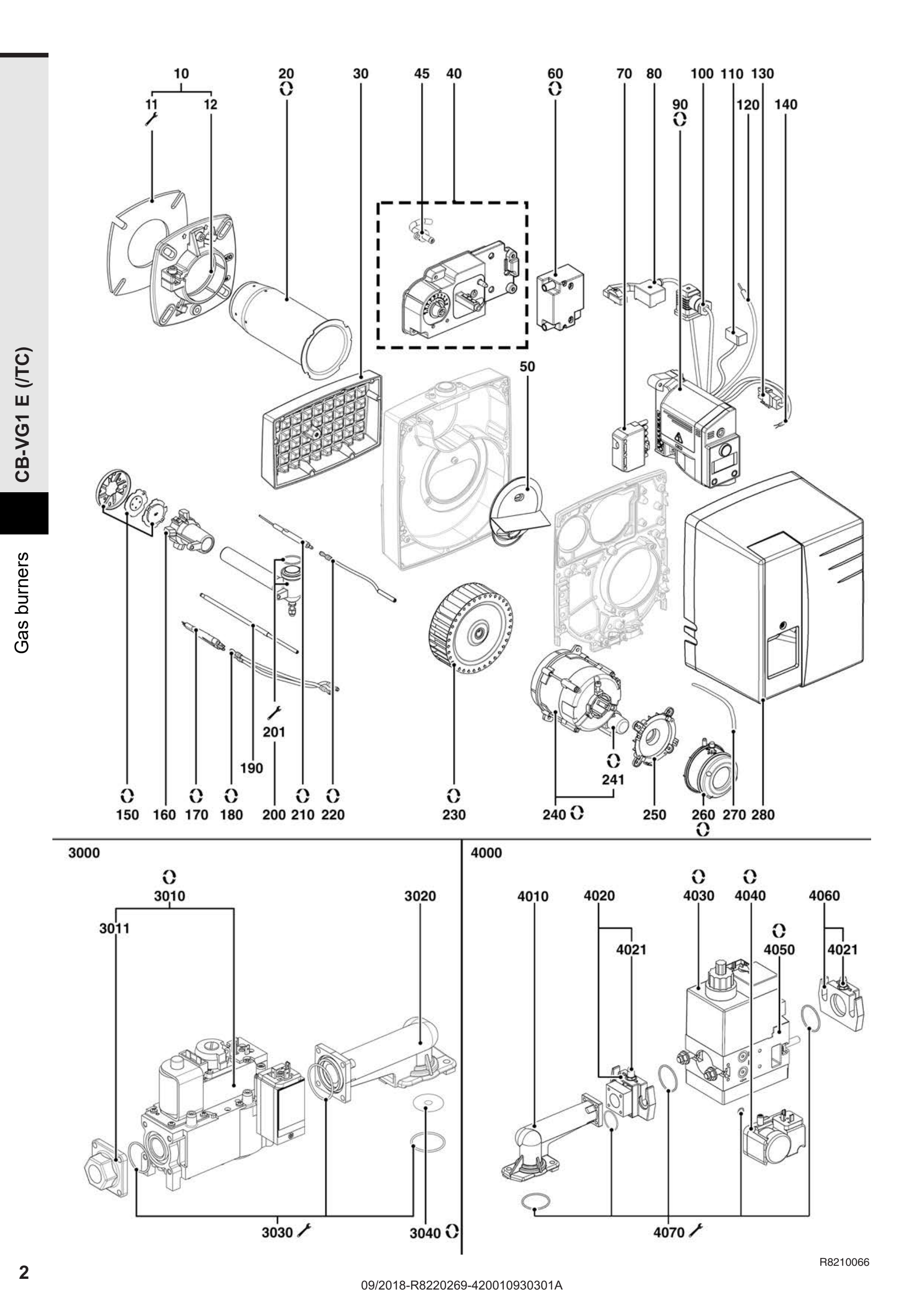

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Elco VG 1.40 E KL - TC
Открыть схему в полном размере ↗Документ 420010930301A · R8220269-02 - 13/09/2018 · страница 2

Запчасти на схеме

  1. Поз. 0010
    Фланец горелки Ø80 мм, в комплекте

    Артикул: 13022754

    Период по каталогу: 07-2018 — конец периода не указан

  2. Поз. 0011
    Прокладка фланца Elco Ø80 мм, 13010501

    Артикул: 13010501

    Период по каталогу: 07-2018 — конец периода не указан

  3. Поз. 0012
    Фланцевый уплотнитель Ø80 мм

    Артикул: 13011148

    Период по каталогу: 07-2018 — конец периода не указан

  4. Поз. 0020
    Сопло горелки D55/65/80 L283 Elco 65327440

    Артикул: 65327440

    Период по каталогу: 07-2018 — конец периода не указан

  5. Поз. 0030
    Короб воздухозаборный Ecoflam 65300231

    Артикул: 65300231

    Период по каталогу: 07-2018 — конец периода не указан

  6. Поз. 0040
    Панель управления воздушной заслонкой VG

    Артикул: 13010473

    Период по каталогу: 07-2018 — конец периода не указан

  7. Поз. 0045
    Ниппель в комплекте Ø4 - Ø6 мм

    Артикул: 13008244

    Период по каталогу: 07-2018 — конец периода не указан

  8. Поз. 0050
    Направляющая всасываемого воздуха для VG 1.40, белая

    Артикул: 13010511

    Период по каталогу: 07-2018 — конец периода не указан

  9. Поз. 0060
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Исполнение: 2P

    Период по каталогу: 07-2018 — конец периода не указан

  10. Поз. 0070
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 07-2018 — конец периода не указан

  11. Поз. 0080
    Кабель газового клапана HONEYWELL + 2/RAST4P L1000 Elco 65300234

    Артикул: 65300234

    Период по каталогу: 07-2018 — конец периода не указан

  12. Поз. 0090
    Блок управления TCG 141.00 Elco 65300226

    Артикул: 65300226

    Период по каталогу: 07-2018 — конец периода не указан

  13. Поз. 0100
    Кабель питания реле давления 1000 мм

    Артикул: 65300235

    Период по каталогу: 07-2018 — конец периода не указан

  14. Поз. 0110
    Кабель питания трансформатора Elco 250 мм, 13010535

    Артикул: 13010535

    Период по каталогу: 07-2018 — конец периода не указан

  15. Поз. 0120
    Кабель ионизации 230 мм

    Артикул: 13015185

    Период по каталогу: 07-2018 — конец периода не указан

  16. Поз. 0130
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 07-2018 — конец периода не указан

  17. Поз. 0140
    Кабель питания реле давления 430 мм

    Артикул: 13011100

    Период по каталогу: 07-2018 — конец периода не указан

  18. Поз. 0150
    Уравнительный диск комплект

    Артикул: 13007726

    Период по каталогу: 07-2018 — конец периода не указан

  19. Поз. 0160
    Звездообразная газовая головка Ø62 мм

    Артикул: 65300237

    Период по каталогу: 07-2018 — конец периода не указан

  20. Поз. 0180
    Кабель поджига Ecoflam 355 мм, 65300077

    Артикул: 65300077

    Период по каталогу: 07-2018 — конец периода не указан

  21. Поз. 0190
    Регулировочный стержень Ecoflam 65327442

    Артикул: 65327442

    Период по каталогу: 07-2018 — конец периода не указан

  22. Поз. 0200
    Труба подачи газа 90° пламенной трубы горелки D23/22 L38/32 + тр.D22 L250 Elco 65327444

    Артикул: 65327444

    Период по каталогу: 07-2018 — конец периода не указан

  23. Поз. 0201
    Кольцевая прокладка Ø24 X 3 мм

    Артикул: 13010534

    Период по каталогу: 07-2018 — конец периода не указан

  24. Поз. 0210
    Электрод ионизации Elco 105 мм, 13010529

    Артикул: 13010529

    Период по каталогу: 07-2018 — конец периода не указан

  25. Поз. 0220
    Кабель ионизации Elco 500 мм, 13014989

    Артикул: 13014989

    Период по каталогу: 07-2018 — конец периода не указан

  26. Поз. 0230
    Рабочее колесо вентилятора Elco Ø133 x 42 мм 13010101

    Артикул: 13010101

    Период по каталогу: 07-2018 — конец периода не указан

  27. Поз. 0240
    Электродвигатель Simel ZS AA/2072-32

    Артикул: 65326740

    Период по каталогу: 07-2018 — конец периода не указан

  28. Поз. 0241
    Конденсатор 4 мкФ в комплекте

    Артикул: 13011117

    Исполнение: EBR

    Период по каталогу: 07-2018 — конец периода не указан

  29. Поз. 0250
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 07-2018 — конец периода не указан

  30. Поз. 0260
    Реле давления Elco 604.99501

    Артикул: 13020722

    Период по каталогу: 07-2018 — конец периода не указан

  31. Поз. 0270
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 07-2018 — конец периода не указан

  32. Поз. 0280
    Кожух горелки Elco V1, в комплекте

    Артикул: 65300242

    Период по каталогу: 07-2018 — конец периода не указан

  33. Поз. 3010
    Газовый электромагнитный клапан Elco VR4625AA1043

    Артикул: 65300243

    Период по каталогу: 07-2018 — конец периода не указан

  34. Поз. 3011
    Фланец газового клапана Elco 65300244

    Артикул: 65300244

    Период по каталогу: 07-2018 — конец периода не указан

  35. Поз. 3020
    Газовый угловой переходник 115 мм

    Артикул: 65300246

    Период по каталогу: 07-2018 — конец периода не указан

  36. Поз. 3030
    Комплект прокладок VR46

    Артикул: 65300247

    Период по каталогу: 07-2018 — конец периода не указан

  37. Поз. 3040
    Шайба Elco Ø6 x 25 мм, 65300248

    Артикул: 65300248

    Период по каталогу: 07-2018 — конец периода не указан
