Кабель ионизации Elco 500 мм, 13014989
Артикул: 13014989
3 680 ₽ Подробнее →Elco
Кабель ионизации 230 мм

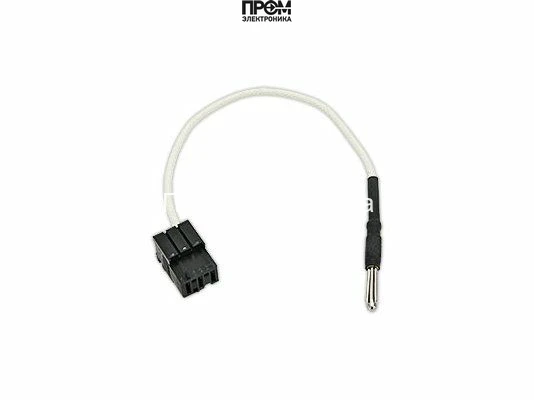

Кабель ионизации 230 мм (арт.13015185) для автоматики горелок: прозрачная силиконовая изоляция — высокая термостойкость; 3‑контактный разъём и прямой штекер Ø4 мм — надёжный монтаж и стабильная передача ионизационного тока.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 1.40, Газовая горелка Elco VG 1.55, Газовая горелка Elco VG 1.85, Газовая горелка Elco E4.225 G/F-T, Газовая горелка Elco E4.300 G/F-T, Газовая горелка Elco E4.225 G/F-ZT, Газовая горелка Elco E4.300 G/F-ZT, Газовая горелка Elco E5
- Длина кабеля
- 230 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- 3-контактный разъём
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации 230 мм
Кабель ионизации 230 мм — арт. 13015185 (Elco)
Кабель ионизации длиной 230 мм, артикул 13015185, предназначен для подключения ионизационного электрода к автоматике горелки и обеспечивает надежную передачу тока ионизации, необходимого для точного регулирования подачи топлива. Конструкция кабеля оптимизирована для эксплуатации в условиях высоких температур и механических нагрузок, гарантируя стабильную работу систем контроля горения.
Ключевые характеристики
- Длина: 230 мм — оптимальная для монтажа внутри горелочных блоков;
- Артикул: 13015185 — идентификация оригинальной детали;
- Изоляция: прозрачный силикон — высокая термостойкость и устойчивость к внешним воздействиям;
- Разъемы: 3-контактный разъем для подключения к терминальному блоку и прямой штекер Ø4 мм для соединения с ионизационным электродом;
- Применение: передача тока ионизации для автоматических систем управления подачей топлива.
Преимущества конструкции
Прозрачная силиконовая изоляция обеспечивает защиту от перегрева и сохраняет электрические характеристики при длительной эксплуатации. Сочетание 3-контактного разъема и прямого 4 мм штекера упрощает монтаж и обеспечивает надежный контакт с терминальным блоком и электродом. Конструкция исключает ослабление соединений при вибрациях и термических циклах, что минимизирует риск сбоев в контроле подачи топлива.
Функциональная надежность
Кабель гарантирует стабильную передачу ионизационного тока, необходимого для точного срабатывания автоматики горелки. Применение качественных материалов и продуманная конструкция поддерживают работоспособность системы в условиях агрессивного теплового режима и механических воздействий, обеспечивая долговременную эксплуатацию без потери функциональности.
Производитель: Elco.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 12
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CB-VG1.40 E H3/8” RP1/2” KN | По указанному обозначению горелки 3836546 | 0120 | 07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.40 E H3/8” RP1/2” /TC KN | По указанному обозначению горелки 3836346 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.40 E H3/8” RP1/2” KL | По указанному обозначению горелки 3836547 | 0120 | 07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.40 E H3/8” RP1/2” /TC KL | По указанному обозначению горелки 3836506 | 0120 | 07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.55 E H3/8” RP1/2” KN | По указанному обозначению горелки 3836548 | 0120 | 07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.55 E H3/8” RP1/2” /TC KN | По указанному обозначению горелки 3836347 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.55 E H3/8” RP1/2” KL | По указанному обозначению горелки 3836549 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.55 E H3/8” RP1/2” /TC KL | По указанному обозначению горелки 3836517 | 0120 | 07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.105 E D3/4” RP3/4” KN | По указанному обозначению горелки 3836569 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.105 E D3/4” RP3/4” /TC KN | По указанному обозначению горелки 3836348 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.105 E D3/4” RP3/4” KL | По указанному обозначению горелки 3836570 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
| CB-VG1.105 E D3/4” RP3/4” /TC KL | По указанному обозначению горелки 3836518 | 0120 | 06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3 |
Характеристики
- Наименование
- Кабель ионизации 230 мм
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 1.40, Газовая горелка Elco VG 1.55, Газовая горелка Elco VG 1.85, Газовая горелка Elco E4.225 G/F-T, Газовая горелка Elco E4.300 G/F-T, Газовая горелка Elco E4.225 G/F-ZT, Газовая горелка Elco E4.300 G/F-ZT, Газовая горелка Elco E5
- Длина кабеля
- 230 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- 3-контактный разъём
- Тип кабеля
- ионизации
- Длина кабеля (мм)
- 230
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” /TC KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.105 E D3/4” RP3/4” /TC KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” /TC KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.40 E H3/8” RP1/2” /TC KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” /TC KL · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 07-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
-
Данные каталога
CB-VG1.55 E H3/8” RP1/2” /TC KN · позиция 0120
IONISATION CABLE D4 BAN/RAST1P L230
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
