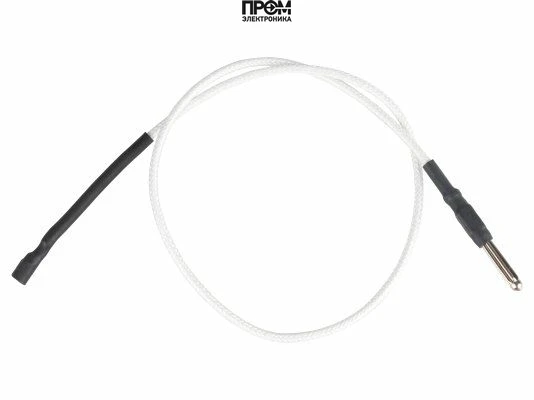

Кабель ионизации Elco 500 мм, 13014989

Name: Кабель ионизации Elco 500 мм, 13014989
Brand: Elco
SKU: 13014989
Price: 3680.0000 RUB

Кабель ионизации Elco 500 мм (арт.13014989): токопроводящая жила 2,8 мм для стабильной передачи сигнала пламени, прозрачная силиконовая изоляция стойкая к нагреву — визуальный контроль целостности и простое подключение.

Увеличить фото

Основные характеристики

Бренды: Elco
Места установки: Газовая горелка Elco VG 1.40, Газовая горелка Elco VG 1.55, Газовая горелка Elco VG 1.85, Газовая горелка Elco E4.225 G/F-T, Газовая горелка Elco E4.300 G/F-T, Газовая горелка Elco E4.225 G/F-ZT, Газовая горелка Elco E4.300 G/F-ZT, Газовая горелка Elco E5
Длина кабеля: 500 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: ионизации

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

3 680 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 09.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель ионизации Elco 500 мм, 13014989

Кабель ионизации Elco 500 мм — арт. 13014989

Кабель ионизации Elco длиной 500 мм, артикул 13014989, предназначен для надежной передачи тока ионизации от электрода к автоматике системы контроля горения. Модель обеспечивает стабильную работу горелочного узла, гарантируя корректное детектирование пламени и своевременное управление подачей топлива. Конструкция и параметры кабеля разработаны с упором на долговечность и безопасность эксплуатации в условиях высоких температур.

Ключевые особенности

Длина: 500 мм — оптимальный размер для типовых монтажных схем горелок.
Артикул: 13014989 — точная идентификация для сервисного и запасного оснащения.
Проводник: токопроводящая жила толщиной 2,8 мм, обеспечивающая высокую проводимость и стабильность сигнала ионизации.
Изоляция: прозрачный силиконовый слой — устойчивая к температурам изоляция, позволяющая визуально контролировать целостность покрытия.
Соединения: штекер на одном конце и разъем на другом для быстрого, надежного и герметичного подключения к автоматике и электрической системе горелки.

Назначение и преимущества

Кабель ионизации Elco 13014989 специально предназначен для систем контроля пламени в отопительных и технологических установках с горелками. Толщина жилы 2,8 мм и высококачественная силиконовая изоляция обеспечивают минимальные потери сигнала и устойчивость к нагреву, а прозрачность изоляции позволяет оперативно обнаруживать механические повреждения или деградацию материала. Конструкция с заводскими штекером и разъемом упрощает монтаж и техническое обслуживание, снижая риск некорректных контактов и сбоев в работе автоматики.

Техническая надежность

Материалы и исполнение кабеля гарантируют стабильную передачу тока ионизации при стандартных и повышенных рабочих температурах, что критично для безопасности и эффективности горелочного оборудования. Кабель сохраняет электрические характеристики при длительной эксплуатации и минимизирует необходимость частой замены. Прозрачная силиконовая изоляция исключает скрытое повреждение проводника и упрощает визуальную диагностику.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 12

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CB-VG1.40 E H3/8” RP1/2” KN	По указанному обозначению горелки 3836546	0220	07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.40 E H3/8” RP1/2” /TC KN	По указанному обозначению горелки 3836346	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.40 E H3/8” RP1/2” KL	По указанному обозначению горелки 3836547	0220	07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.40 E H3/8” RP1/2” /TC KL	По указанному обозначению горелки 3836506	0220	07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.55 E H3/8” RP1/2” KN	По указанному обозначению горелки 3836548	0220	07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.55 E H3/8” RP1/2” /TC KN	По указанному обозначению горелки 3836347	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.55 E H3/8” RP1/2” KL	По указанному обозначению горелки 3836549	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.55 E H3/8” RP1/2” /TC KL	По указанному обозначению горелки 3836517	0220	07-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.105 E D3/4” RP3/4” KN	По указанному обозначению горелки 3836569	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.105 E D3/4” RP3/4” /TC KN	По указанному обозначению горелки 3836348	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.105 E D3/4” RP3/4” KL	По указанному обозначению горелки 3836570	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3
CB-VG1.105 E D3/4” RP3/4” /TC KL	По указанному обозначению горелки 3836518	0220	06-2018 - конец не указан 420010930301A · R8220269-02 - 13/09/2018 · стр. 3

Характеристики

Наименование: Кабель ионизации Elco 500 мм, 13014989
Бренды: Elco
Места установки: Газовая горелка Elco VG 1.40, Газовая горелка Elco VG 1.55, Газовая горелка Elco VG 1.85, Газовая горелка Elco E4.225 G/F-T, Газовая горелка Elco E4.300 G/F-T, Газовая горелка Elco E4.225 G/F-ZT, Газовая горелка Elco E4.300 G/F-ZT, Газовая горелка Elco E5
Длина кабеля: 500 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: ионизации

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Газовая горелка Elco VG 1.105 E KL

Артикул горелки
3836570

Позиция детали
0220

Данные каталога

CB-VG1.105 E D3/4” RP3/4” KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.105 E KL-TC

Артикул горелки
3836518

Позиция детали
0220

Данные каталога

CB-VG1.105 E D3/4” RP3/4” /TC KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.105 E KN

Артикул горелки
3836569

Позиция детали
0220

Данные каталога

CB-VG1.105 E D3/4” RP3/4” KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.105 E KN - TC

Артикул горелки
3836348

Позиция детали
0220

Данные каталога

CB-VG1.105 E D3/4” RP3/4” /TC KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.40 E KL

Артикул горелки
3836547

Позиция детали
0220

Данные каталога

CB-VG1.40 E H3/8” RP1/2” KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.40 E KL - TC

Артикул горелки
3836506

Позиция детали
0220

Данные каталога

CB-VG1.40 E H3/8” RP1/2” /TC KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.40 E KN

Артикул горелки
3836546

Позиция детали
0220

Данные каталога

CB-VG1.40 E H3/8” RP1/2” KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.40 E KN - TC

Артикул горелки
3836346

Позиция детали
0220

Данные каталога

CB-VG1.40 E H3/8” RP1/2” /TC KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.55 E KL

Артикул горелки
3836549

Позиция детали
0220

Данные каталога

CB-VG1.55 E H3/8” RP1/2” KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.55 E KL - TC

Артикул горелки
3836517

Позиция детали
0220

Данные каталога

CB-VG1.55 E H3/8” RP1/2” /TC KL · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.55 E KN

Артикул горелки
3836548

Позиция детали
0220

Данные каталога

CB-VG1.55 E H3/8” RP1/2” KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
Газовая горелка Elco VG 1.55 E KN - TC

Артикул горелки
3836347

Позиция детали
0220

Данные каталога

CB-VG1.55 E H3/8” RP1/2” /TC KN · позиция 0220

IONISATION CABLE MC4/D4 L500

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930301A · R8220269-02 - 13/09/2018 · страница 3 .
