Кабель ионизации Elco 350 мм, 13013525

Name: Кабель ионизации Elco 350 мм, 13013525
Brand: Elco
SKU: 13013525
Price: 3890.0000 RUB

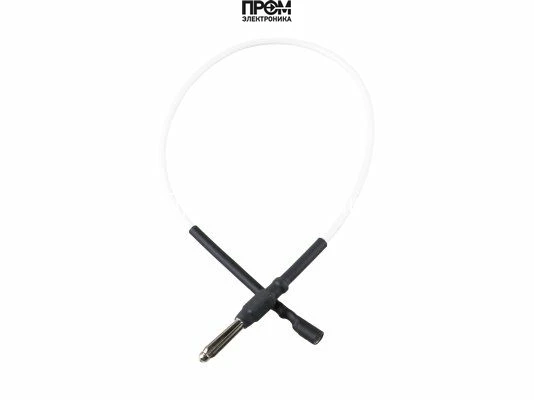

Кабель ионизации Elco 350 мм (13013525): Ø4 мм разъем и прямой штекер для надежного соединения электрода с терминалом, прозрачная силиконовая изоляция обеспечивает гибкость, долговечность и быстрый визуальный контроль.

Увеличить фото

Основные характеристики

Бренды: Elco
Места установки: Газовая горелка Elco VG 2.140 KN, Газовая горелка Elco VG 2.200, Газовая горелка Elco 2.120 D, Газовая горелка Elco VG 2.160 D, Газовая горелка Elco VG 2.160 DP, Газовая горелка Elco VG 2.210 DP, Газовая горелка Elco VG 2.120 M/TC, Газовая горелка Elco VG
Длина кабеля: 350 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: ионизации

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

3 890 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 11.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель ионизации Elco 350 мм, 13013525

Кабель ионизации Elco 350 мм — артикул 13013525

Кабель ионизации Elco длиной 350 мм (артикул 13013525) предназначен для точной передачи тока ионизации от электрода к автоматике горелки. Конструкция кабеля оптимизирована для использования в системах контроля горения, где требуется стабильный и помехоустойчивый контакт между электродом и терминальным блоком автоматики.

Конструктивные особенности

Длина: 350 мм — удобная для монтажа в большинстве типовых горелочных блоков.
Разъем Ø4 мм на одном конце — обеспечивает надежное подключение к электроду.
Прямой штекер на другом конце — для плотного и устойчивого соединения с терминальным блоком.
Изоляция: прозрачный силикон — защищает провод от внешних воздействий, сохраняет гибкость и долговечность материала.

Функциональные преимущества

Кабель гарантирует передачу необходимого сигнала ионизации, что обеспечивает корректную работу автоматики горелки и точный контроль подачи топлива. Прозрачная силиконовая оболочка позволяет визуально контролировать состояние изоляции, облегчает диагностику при обслуживании и минимизирует риск механических повреждений при гибких прокладках.

Применение и совместимость

Модель 13013525 предназначена для интеграции в горелочные установки, где требуется соединение электрода с контроллером или терминальным блоком. Унифицированные разъемы (Ø4 мм и прямой штекер) обеспечивают совместимость с большинством типовых электродов и соединительных клемм автоматики.

Монтаж и эксплуатация

Кабель легко устанавливается: Ø4 мм разъем подключается к электроду, прямой штекер — к терминалу автоматики. Прозрачная силиконовая изоляция упрощает прокладку и обслуживание, сохраняя гибкость в условиях ограниченного пространства. Рекомендуется проверять состояние контактов при плановом техобслуживании для поддержания стабильной передачи сигнала.

Кабель ионизации Elco 350 мм (13013525) — компактное, надежное и удобное решение для обеспечения стабильной работы автоматики горелки.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 25

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CB-VG2.120 D E D3/4” RP3/4” KN	По указанному обозначению горелки 3836356	2190	06-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.160 D E D3/4” RP3/4” KN	По указанному обозначению горелки 3836358	2190	06-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.205 D E D3/4” RP3/4” KN	По указанному обозначению горелки 3836362	2190	09-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.205 D E D1”1/4” RP1”1/4” KN	По указанному обозначению горелки 3836360	2190	10-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.120 DP E D332 - 3/4” RP3/4” KN	По указанному обозначению горелки 3836364	2190	07-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.120 DP E D333-3/4” RP3/4” KN	По указанному обозначению горелки 3836366	2190	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D345-3/4” RP3/4” KN	По указанному обозначению горелки 3836368	2190	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D347-3/4” RP3/4” KN	По указанному обозначению горелки 3836370	2190	06-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.205 DP E D345-3/4” RP3/4” KN	По указанному обозначению горелки 3836374	2190	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.205 DP E D346-3/4” RP3/4” KN	По указанному обозначению горелки 3836376	2190	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN	По указанному обозначению горелки 3836372	2190	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG 2.140 E D3/4” RP3/4” KN	По указанному обозначению горелки 3836349	2190	06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
CB-VG 2.205 E D3/4” RP3/4” KN	По указанному обозначению горелки 3836353	2190	06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
CB-VG 2.205 E D1”1/4 RP1”1/4 KN	По указанному обозначению горелки 3836351	2190	06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
CB-VG2.120 D3/4 -RP3/4 KN 60H	По указанному обозначению горелки 3834316	2190	04-2013 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D3/4 -RP3/4 KN	По указанному обозначению горелки 3833554	2190	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D3/4 -RP3/4 KN 60HZ	По указанному обозначению горелки 3834792	2190	06-2015 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D1 1/4-RP1 1/4 KN	По указанному обозначению горелки 3833618	2190	02-2012 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KN	По указанному обозначению горелки 3833563	2190	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KN 60H	По указанному обозначению горелки 3833040	2190	11-2012 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1 1/4-RP1 1/4 KN	По указанному обозначению горелки 3833571	2190	05-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1 1/4-RP1 1/4 KN 60H	По указанному обозначению горелки 3833044	2190	10-2014 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.210 V D3/4¨-RP3/4¨ KN	По указанному обозначению горелки 3834358	2190	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D332 - 3/4¨-RP3/4¨ KN	По указанному обозначению горелки 3834416	2190	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D1¨1/4-RP1¨1/4 KN	По указанному обозначению горелки 3834360	2190	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13

Характеристики

Наименование: Кабель ионизации Elco 350 мм, 13013525
Бренды: Elco
Места установки: Газовая горелка Elco VG 2.140 KN, Газовая горелка Elco VG 2.200, Газовая горелка Elco 2.120 D, Газовая горелка Elco VG 2.160 D, Газовая горелка Elco VG 2.160 DP, Газовая горелка Elco VG 2.210 DP, Газовая горелка Elco VG 2.120 M/TC, Газовая горелка Elco VG
Длина кабеля: 350 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: ионизации

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Газовая горелка Elco CB-VG2.120 d3/4”-Rp3/4” KN 60H

Артикул горелки
3834316

Позиция детали
2190

Данные каталога

CB-VG2.120 D3/4 -RP3/4 KN 60H · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 04-2013 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D1”1/4-RP1”1/4 KN

Артикул горелки
3833618

Позиция детали
2190

Данные каталога

CB-VG2.140 D1 1/4-RP1 1/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 02-2012 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KN

Артикул горелки
3833554

Позиция детали
2190

Данные каталога

CB-VG2.140 D3/4 -RP3/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KN 60HZ

Артикул горелки
3834792

Позиция детали
2190

Данные каталога

CB-VG2.140 D3/4 -RP3/4 KN 60HZ · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2015 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 D1”1/4-RP1”1/4 KN

Артикул горелки
3833571

Позиция детали
2190

Данные каталога

CB-VG2.200 D1 1/4-RP1 1/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 05-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 D3/4”-RP3/4” KN

Артикул горелки
3833563

Позиция детали
2190

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d1”1/4-RP1”1/4 KN 60H

Артикул горелки
3833044

Позиция детали
2190

Данные каталога

CB-VG2.200 D1 1/4-RP1 1/4 KN 60H · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 10-2014 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d3/4”-RP3/4” KN 60H

Артикул горелки
3833040

Позиция детали
2190

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KN 60H · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 11-2012 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco VG 2.120 D E KN

Артикул горелки
3836356

Позиция детали
2190

Данные каталога

CB-VG2.120 D E D3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KN d332

Артикул горелки
3836364

Позиция детали
2190

Данные каталога

CB-VG2.120 DP E D332 - 3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KN d333

Артикул горелки
3836366

Позиция детали
2190

Данные каталога

CB-VG2.120 DP E D333-3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.140 E KN

Артикул горелки
3836349

Позиция детали
2190

Данные каталога

CB-VG 2.140 E D3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
Газовая горелка Elco VG 2.160 D E KN

Артикул горелки
3836358

Позиция детали
2190

Данные каталога

CB-VG2.160 D E D3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KN d345

Артикул горелки
3836368

Позиция детали
2190

Данные каталога

CB-VG2.160 DP E D345-3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KN d347

Артикул горелки
3836370

Позиция детали
2190

Данные каталога

CB-VG2.160 DP E D347-3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 D E KN 1 1/4"

Артикул горелки
3836360

Позиция детали
2190

Данные каталога

CB-VG2.205 D E D1”1/4” RP1”1/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 10-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 D E KN 3/4"

Артикул горелки
3836362

Позиция детали
2190

Данные каталога

CB-VG2.205 D E D3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 DP E KN d345

Артикул горелки
3836374

Позиция детали
2190

Данные каталога

CB-VG2.205 DP E D345-3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 DP E KN d346

Артикул горелки
3836376

Позиция детали
2190

Данные каталога

CB-VG2.205 DP E D346-3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 DP E KN d348

Артикул горелки
3836372

Позиция детали
2190

Данные каталога

CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.205 E KN 1 1/4"

Артикул горелки
3836351

Позиция детали
2190

Данные каталога

CB-VG 2.205 E D1”1/4 RP1”1/4 KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
Газовая горелка Elco VG 2.205 E KN 3/4"

Артикул горелки
3836353

Позиция детали
2190

Данные каталога

CB-VG 2.205 E D3/4” RP3/4” KN · позиция 2190

IONISATION CABLE D4 BAN/D4 L350

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

3 890 ₽

Основные характеристики

Описание Кабель ионизации Elco 350 мм, 13013525

Кабель ионизации Elco 350 мм — артикул 13013525

Конструктивные особенности

Функциональные преимущества

Применение и совместимость

Монтаж и эксплуатация

Назначение и особенности подключения

Место установки и прокладка

Замена и сопутствующие детали

В каких горелках установлен этот артикул

Характеристики

Техническая документация

Применяемость по каталогу производителя

Оплата и доставка

Оплата по счёту

Доставка и самовывоз

Товар в каталоге

Похожие товары
