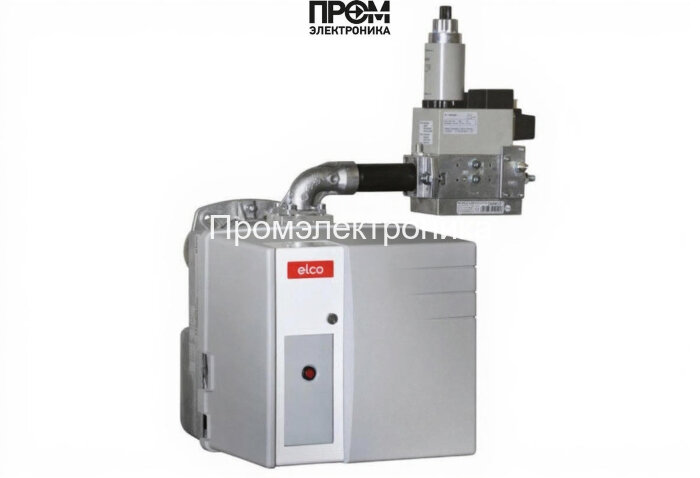

Газовая горелка Elco VG 2.205 E KN 3/4"

Газовая горелка Elco VG 2.205 E KN 3/4" — техническое описание и состав

Предлагаемое решение — газовая горелка Elco VG 2.205 E KN 3/4" (арт. 3836353) представляет собой промыш­ленную одноступенчатую горелочную установку мощностью 130–205 кВт, разработанную для котельных средней мощности и теплогенераторов. Конструкция ориентирована на долговременную эксплуатацию, простоту сервисного обслуживания и соответствие современным экологическим требованиям за счёт оптимизированной короткой пламенной трубы (150 мм) и снижения выбросов NOx.

Ключевые параметры

• Тип топлива: газовая; расход до 13.5 нм³/ч при номинальной мощности.
• Мощность: от 130 до 205 кВт; одноступенчатая регулировка.
• Питание: 220 В; электродвигатель 130 Вт; потребляемая мощность 250 Вт.
• Подключение: стандартное Rp 3/4"; противодавление 0–2.6 мбар; давление рампы 11.5–26 мбар.
• Класс защиты: IP21; рабочая температура от -10 до +50 °C; масса 25 кг.

Конструкция: основные узлы и функциональные элементы

• Топливный насос — обеспечивает стабильную подачу газа и компенсирует перепады давления в магистрали, критичен для поддержания заданного расхода и пламени.
• Датчик пламени — оптический/ионный контроль наличия горения; обеспечивает безопасный останов при потухании.
• Топочный автомат — управляющий модуль для последовательности розжига, контроля времени запуска и аварийных остановов.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искрового розжига электродов.
• Реле давления — мониторит давление газа в системе, блокирует подачу при выходе за допустимые пределы.
• Форсунки — специализированные распылители газа в головке сгорания; оптимизированы под короткую пламенную трубу и низкие выбросы.
• Сервопривод — отвечает за точную позицию клапана и регулирование подачи газа/воздуха в ответ на команду автоматики.
• Клапан — многоступенчатая запорная арматура с электроприводом, обеспечивает аварийное перекрытие и дозирование газа.
• Электроды — искровые элементы для розжига и/или ионизационного контроля; расположены в огневой головке для надёжного воспламенения смеси.

Преимущества и эксплуатационные особенности

• Компактная конструкция с корпусом из литого алюминия и звукопоглощающим кожухом снижает уровень шума до 65 дБ.
• Унифицированное соединение Rp 3/4" облегчает интеграцию в существующие котловые контуры.
• Простота сервисного доступа к огневой головке и модульной электронике ускоряет обслуживание и замену расходников.
• Совместимость с требованиями EN и DIN при правильном подборе газовой рампы и учёте допустимого противодавления.

Горелка Elco VG 2.205 E KN 3/4" оптимальна для коммунальных и промышленных котельных, где требуется надёжное, энергоэффективное и малошумное решение с удобной диагностикой и поддержкой запасных частей.
