Кабель поджига Elco 365 мм, 13018129
Артикул: 13018129
3 140 ₽ Подробнее →Elco

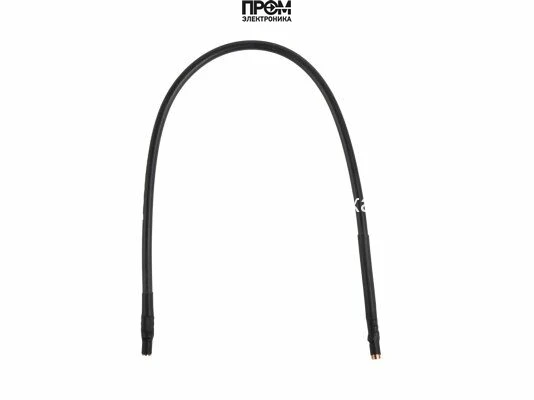

Кабель розжига Elco 365 мм, 65327462
Кабель розжига Elco 365 мм (арт. 65327462) — оригинальная запчасть для котлов. Длина 365 мм и диаметр 5 мм обеспечивают удобную установку и прочность; термопластичная изоляция и прямые штекеры гарантируют надежный розжиг.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Длина кабеля
- 365 мм
- Тип кабеля
- розжига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель розжига Elco 365 мм, 65327462
Кабель розжига Elco 365 мм — арт. 65327462
Кабель розжига Elco 365 мм (арт. 65327462) предназначен для надежного и безопасного формирования искры на электроде запального блока. Эта оригинальная запасная часть спроектирована для работы в системах высокого напряжения и обеспечивает стабильную передачу импульса от трансформатора к электроду без потерь качества и помех.
Ключевые характеристики
- Длина: 365 мм — оптимальна для установки в компактных камерах сгорания и стандартных газовых горелочных блоках.
- Диаметр: 5 мм — обеспечивает достаточную механическую прочность при сохранении гибкости.
- Изоляция: термопластичный материал — устойчива к высоким температурам и атмосферным воздействиям, предотвращает пробой и утечки тока.
- Коннекторы: прямые штекеры с обеих сторон — удобство подключения к трансформаторному блоку и электроду.
- Назначение: подача высокого напряжения на электрод для воспламенения горючей смеси в горелочном модуле.
Преимущества модели 65327462
- Гарантированная совместимость с запальными блоками, требующими кабелей длиной 365 мм.
- Термопластичная изоляция минимизирует риск деградации при циклических нагрузках и повышенных температурах.
- Прямые штекеры обеспечивают плотное электрическое соединение и простоту монтажа/демонтажа без дополнительных переходников.
- Диаметр 5 мм сочетает в себе механическую устойчивость и необходимую электрофизическую пропускную способность для импульсных напряжений.
Рекомендации по применению
Кабель рассчитан на работу в системах высокого напряжения. Перед установкой убедитесь в целостности изоляции и надежности контактов. При эксплуатации соблюдайте стандартные требования безопасности к высоковольтным компонентам.
Качество и соответствие
Модель 65327462 изготовлена с учетом электротехнических требований для запальных узлов: устойчивость к пробою, механическая прочность, стабильность параметров при температурных колебаниях. Продукт соответствует назначению для обеспечения безопасного и эффективного розжига горелочных устройств.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 7
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CB-VG2.205 D E D3/4” RP3/4” KN | По указанному обозначению горелки 3836362 | 2180 | 09-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5 |
| CB-VG2.205 D E D1”1/4” RP1”1/4” KN | По указанному обозначению горелки 3836360 | 2180 | 10-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5 |
| CB-VG2.205 DP E D345-3/4” RP3/4” KN | По указанному обозначению горелки 3836374 | 2180 | 09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5 |
| CB-VG2.205 DP E D346-3/4” RP3/4” KN | По указанному обозначению горелки 3836376 | 2180 | 09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5 |
| CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN | По указанному обозначению горелки 3836372 | 2180 | 09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5 |
| CB-VG 2.205 E D3/4” RP3/4” KN | По указанному обозначению горелки 3836353 | 2180 | 06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5 |
| CB-VG 2.205 E D1”1/4 RP1”1/4 KN | По указанному обозначению горелки 3836351 | 2180 | 06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5 |
Характеристики
- Наименование
- Кабель розжига Elco 365 мм, 65327462
- Бренды
- Elco
- Длина кабеля
- 365 мм
- Тип кабеля
- розжига
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Данные каталога
CB-VG2.205 D E D1”1/4” RP1”1/4” KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 10-2018 — конец периода не указан.
Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
-
Данные каталога
CB-VG2.205 D E D3/4” RP3/4” KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 09-2018 — конец периода не указан.
Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
-
Данные каталога
CB-VG2.205 DP E D345-3/4” RP3/4” KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 09-2018 — конец периода не указан.
Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
-
Данные каталога
CB-VG2.205 DP E D346-3/4” RP3/4” KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 09-2018 — конец периода не указан.
Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
-
Данные каталога
CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 09-2018 — конец периода не указан.
Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
-
Данные каталога
CB-VG 2.205 E D1”1/4 RP1”1/4 KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
-
Данные каталога
CB-VG 2.205 E D3/4” RP3/4” KN · позиция 2180
IGNITION CABLE D5 L365 CARBON
Период исполнения в этой редакции: 06-2018 — конец периода не указан.
Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
