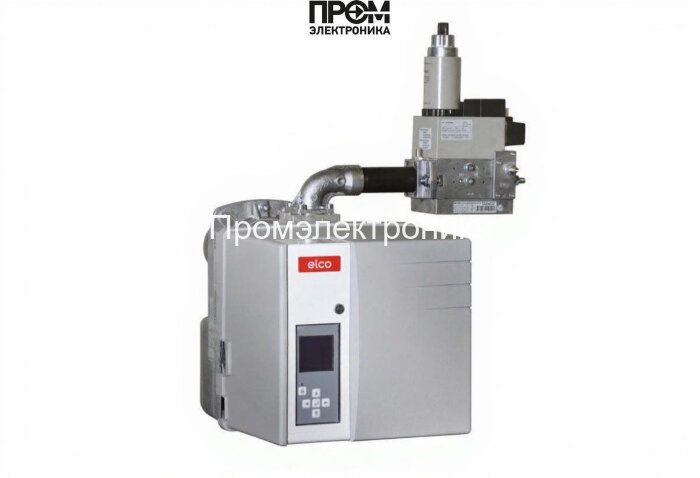

Газовая горелка Elco VG 2.205 DP E KN d346

Газовая горелка Elco VG 2.205 DP E KN d346 — техническое описание и состав узлов

Техническая документация по газовой горелке Elco VG 2.205 DP E KN d346 описывает конструкционную основу и эксплуатационные характеристики промышленного устройства мощностью 65–205 кВт. Модель сконструирована для надёжной работы в котельных среднего уровня и тепловых агрегатах, где важны энергоэффективность, минимальные выбросы и простота обслуживания. Оборудование адаптировано под природный газ и пропан с настройкой давления рампы 4–19 мбар и противодавлением до 2.6 мбар.

Ключевые технические параметры

• Мощность: 65–205 кВт (двухступенчатое управление с плавным переходом).
• Питание: 220–230 В; потребляемая мощность 267 Вт; электродвигатель 160 Вт.
• Тип пламенной трубы: короткая, регулируемая длина до 150 мм (заводская настройка 150 мм).
• Класс защиты: IP21; рабочая температура: −10…+60 °C; уровень шума 65 дБ.
• Габариты: 66.8×33.1×32.5 см; масса 25 кг; газовая рампа d346 (Rp 3/4").

Состав основных узлов

Горелка Elco VG 2.205 состоит из модульных компонентов, обеспечивающих надёжность и удобство сервиса. В состав входят следующие ключевые элементы:

• Топливный насос — обеспечивает дозированную подачу газа/смеси в рампу и поддерживает требуемое давление в рабочем диапазоне.
• Датчик пламени — оптический/ионный контроллер для мониторинга стабильности горения и защиты от самопроизвольного гашения.
• Топочный автомат (электронный блок управления MDE2) — логика управления розжигом, ступенями мощности, диагностикой и хранением событий.
• Трансформатор розжига — формирует высоковольтный импульс для электрода и запуска искрового розжига.
• Реле давления — контролирует давление в газовой системе и предотвращает работу при критических отклонениях.
• Форсунки — типовые форсунки рампы d346, обеспечивающие равномерное распыление газовой смеси в огневой голове.
• Сервопривод — отвечает за регулирование подачи воздуха и газовой заслонки при переходах мощности.
• Клапан (запорный/предохранительный) — многосекционный клапанный блок с электромагнитным управлением и механической блокировкой.
• Электроды — зазор и положение электродов оптимизированы для стабильного розжига и быстрого перехода между режимами.

Эксплуатация и сервис

• Монтаж по стандартному фланцу Rp 3/4"; готовность к вводу в эксплуатацию при поставке с головой сгорания и рампой.
• Регламент: проверка герметичности рампы, осмотр электродов и датчика пламени, тесты трансформатора розжига и реле давления.
• Диагностика: встроенные коды ошибок и журнал MDE2 позволяют быстро локализовать неисправности и оптимизировать время простоя.

Elco VG 2.205 DP E KN d346 — технически выверенное решение для котлов 65–205 кВт: модульный состав узлов, соответствие современным нормам по эмиссиям и удобная сервисная архитектура обеспечивают высокую эксплуатационную надёжность и экономичность.
